体布拉格光栅外腔倍频半导体激光器研究
刘荣战
武汉锐科光纤激光技术股份有限公司,湖北 武汉 430000
摘要: 为提高绿光激光器的输出特性,设计了一种体布拉格光栅外腔倍频半导体激光器。采用反射型体布拉格光栅作为反馈元件构成外腔半导体激光器,并使用三硼酸锂晶体进行倍频,研究了基频光的光束及光谱特性对倍频光的光束及光谱特性的影响。实验结果表明,使用体布拉格光栅进行外腔锁波时,所得到的倍频光同样能实现窄带宽输出,同时倍频光的远场分布与基频光的远场分布一致。使用衍射效率为10%的体布拉格光栅作为外腔输出镜,可将半导体激光器的输出波长稳定锁定在1 064 nm,所得到的倍频光波长稳定在532 nm附近,光谱线宽压缩至0.4 nm左右,输出功率可达73 mW。
关键词: 半导体激光器    绿光    体布拉格光栅    倍频
Study on volume Bragg grating external cavity second harmonic generation semiconductor laser
LIU Rongzhan
Wuhan Raycus Fiber Laser Technologies Co., Ltd., Wuhan 430000, China
Abstract: To improve the output characteristics of green light lasers, a volume Bragg grating external cavity second harmonic generation semiconductor laser is designed. A reflective volume Bragg grating was used as a feedback element to construct an external cavity semiconductor laser, and a lithium triborate crystal was used for second harmonic generation. The influence of the beam and spectral characteristics of the fundamental frequency light on the beam and spectral characteristics of the frequency doubling light was studied. The experimental results showed that when volume Bragg grating for external cavity mode locking was used, the obtained second harmonic generation also could achieve narrow bandwidth output, and the far field distribution of second harmonic generation was consistent with that of fundamental frequency light. A volume Bragg grating with a diffraction efficiency of 10% was used as an external cavity output mirror. The output wavelength of the semiconductor laser could be stably locked at 1 064 nm. The obtained second harmonic generation wavelength could be stabilized around 532 nm. The spectral linewidth was compressed to about 0.4 nm, and the output power could reach 73 mW.
Key words: semiconductor laser    green light    volume Bragg grating    second harmonic
引 言

近年来,由于光电器件相关的材料以及外延设备、技术的蓬勃发展,半导体激光器也得到了迅猛发展,尤其是用于工业加工以及泵浦的半导体激光器,其商用单芯片输出功率已突破50 W。相比于大批量商用的近红外波段的半导体激光器,可见光波段的半导体激光器发展非常缓慢,特别是对于激光显示等所需的绿光半导体激光器,其亮度和稳定性仍存在较大的挑战[1-3]

从上世纪末起,绿光半导体激光器的研究工作开始逐步展开,许多学者对绿光半导体激光器都做了相关研究工作[4-11]。2010年,Sizov等[12]实现了中心波长为520 nm,输出功率为15 mW的绿光半导体激光器。2011,Sizov等[13]又实现了输出功率为20 mW的绿光半导体激光器。2012年,Avramescu等[14]报道了使用寿命达10 000 h以上的绿光半导体激光器,其中心波长为519 nm,最大输出功率大于100 mW。2017 年,Tian等[15]通过 InGaN/GaN结构实现了绿光单管输出,其功率可为58 mW。绿光作为光的三原色之一,在激光显示应用中的作用变得极为重要,另外在工业精密加工、激光医疗、军事等领域也有着潜在应用前景[16]。传统的绿光半导体激光器以GaN衬底为基础进行外延生长,芯片以TO结构进行封装,然而由于芯片外延工艺的复杂性,绿光半导体激光器的光谱特性和光束特性均较差,无法适用于高光束质量、高亮度以及高色彩饱和度要求的应用。本文设计了一种体布拉格光栅外腔锁波倍频半导体激光器,研究了基频光特性对倍频光的影响,通过对基频光的调制得到窄线宽输出的倍频光。

1 体布拉格光栅外腔倍频半导体激光器 1.1 实验原理

体布拉格光栅(volume Bragg grating,VBG)是一种通过紫外曝光和热处理的方式,在特种光敏玻璃内形成周期性折射率变化结构的衍射光学元件,其具有一定的波长选择性和角度选择性。当半导体激光器出射光经过体布拉格光栅时,不满足光栅波长选择性和角度选择性的光会直接透射出光栅,而满足相应条件的光则会被反馈回发光区形成外腔结构振荡,实现器件锁波。体布拉格光栅的衍射光由衍射方程决定[17]

$ \left| {\cos \left. \theta \right|} \right. = \frac{\lambda }{{2\varLambda n}} $ (1)

式中:θ是光入射到光栅的角度;$\lambda $是反馈光波长;Λ是光栅周期;n是光栅的平均折射率。由此可知,当出射光满足体布拉格光栅的角度条件时,只有一个波长会被反馈回发光区。

1.2 体布拉格光栅外腔倍频半导体激光器结构

实验采用宽条形半导体激光器,发光区宽度为100 μm。经测试,出射光波长在1 064 nm左右,连续输出功率在5 W以上,温漂约为0.7 nm/℃,快慢轴发散角为40°×10°。使用焦距为0.36 mm的非球面平凸透镜作为快轴准直透镜(fast axis collimator,FAC)。使用焦距为9 mm的球面平凸透镜作为慢轴准直透镜(slow axis collimator,SAC)。使用反射式体布拉格光栅作为外腔反馈输出镜,波长锁定在1064 nm左右,具体结构参数如表1所示。倍频晶体采用三硼酸锂(lithium triborate,LBO)晶体,选用Ⅰ类相位匹配,切割角(θφ)为(90°,11.2°),尺寸3.0 mm × 3.0 mm × 6.0 mm,两端镀双波长增透膜(透射率>99.5%@1 064 nm + 532 nm)。半导体激光器使用半导体制冷片(thermoelectric cooler,TEC)温度控制器对器件的工作温度进行控制。TEC控制器的温度控制精度为 ±0.1 ℃。基频光和倍频光经过滤光片后分离,使用光纤光谱仪和光束质量分析仪测量倍频光的特征。

表 1 体布拉格光栅参数 Table 1 Parameters of VBG

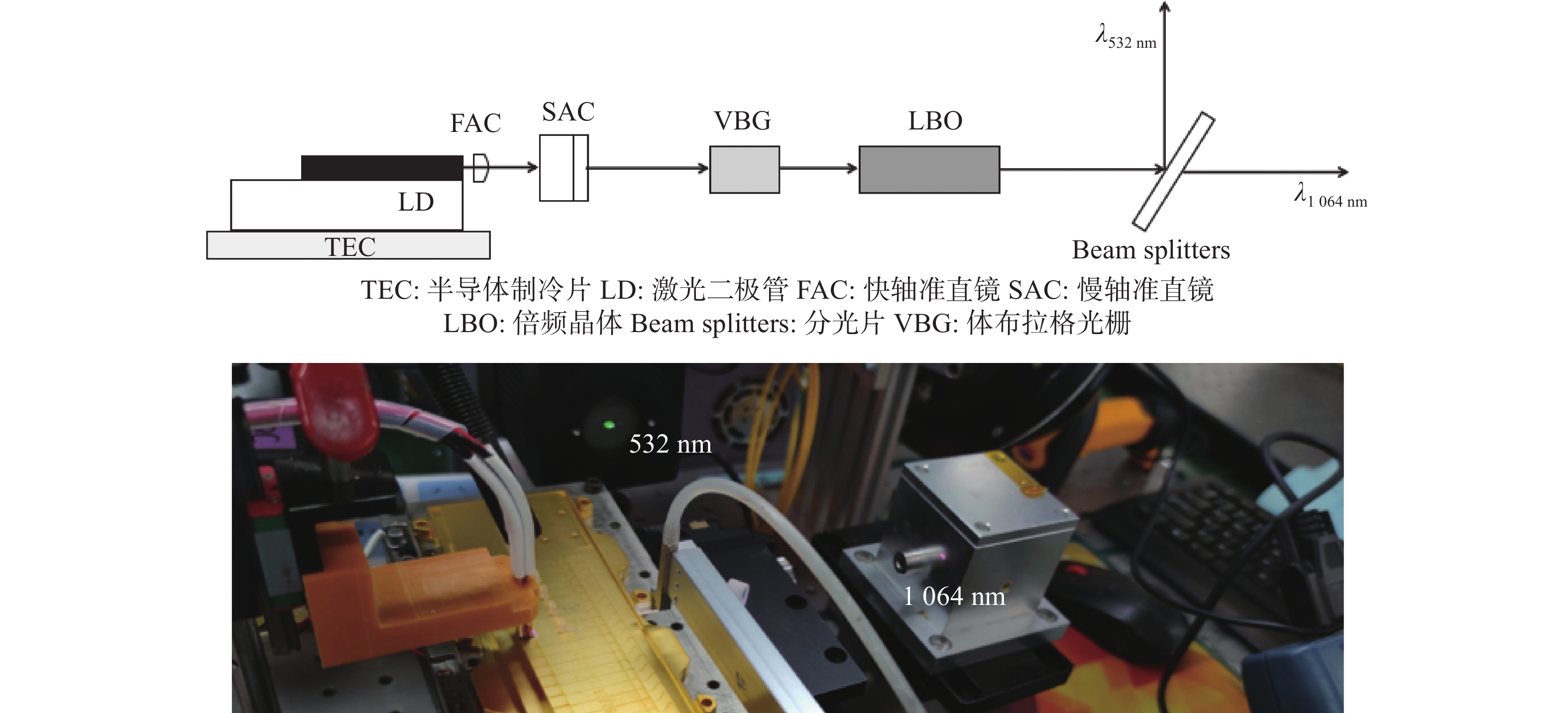

体布拉格光栅可将满足布拉格选择条件的光束反馈回芯片有源区,从而实现特定波长的选择和锁定。如图1所示,锁波后的光束经过LBO倍频晶体倍频,出现532 nm的倍频光,在经过分光片时将532 nm的倍频光分离出去。通过使用不同衍射带宽的VBG进行外腔锁波,分析体布拉格光栅外腔锁波下的倍频光特性,研究体布拉格光栅外腔锁波下的基频光的光谱与光场特性对倍频光的光谱与光场分布的影响。

图 1 体布拉格光栅外腔倍频半导体激光器结构图 Figure 1 Structure of a VBG external cavity second harmonic generation semiconductor laser
2 实验结果与讨论 2.1 自由出射半导体激光器

半导体激光器的输出功率以及光谱会随着温度以及电流的变化而变化。图2图3分别为半导体激光器在不同温度以及不同电流下自由出射时的功率特性和光谱特性。

图 2 自由出射时半导体激光器的功率特性 Figure 2 Power characteristics of semiconductor lasers during free emission

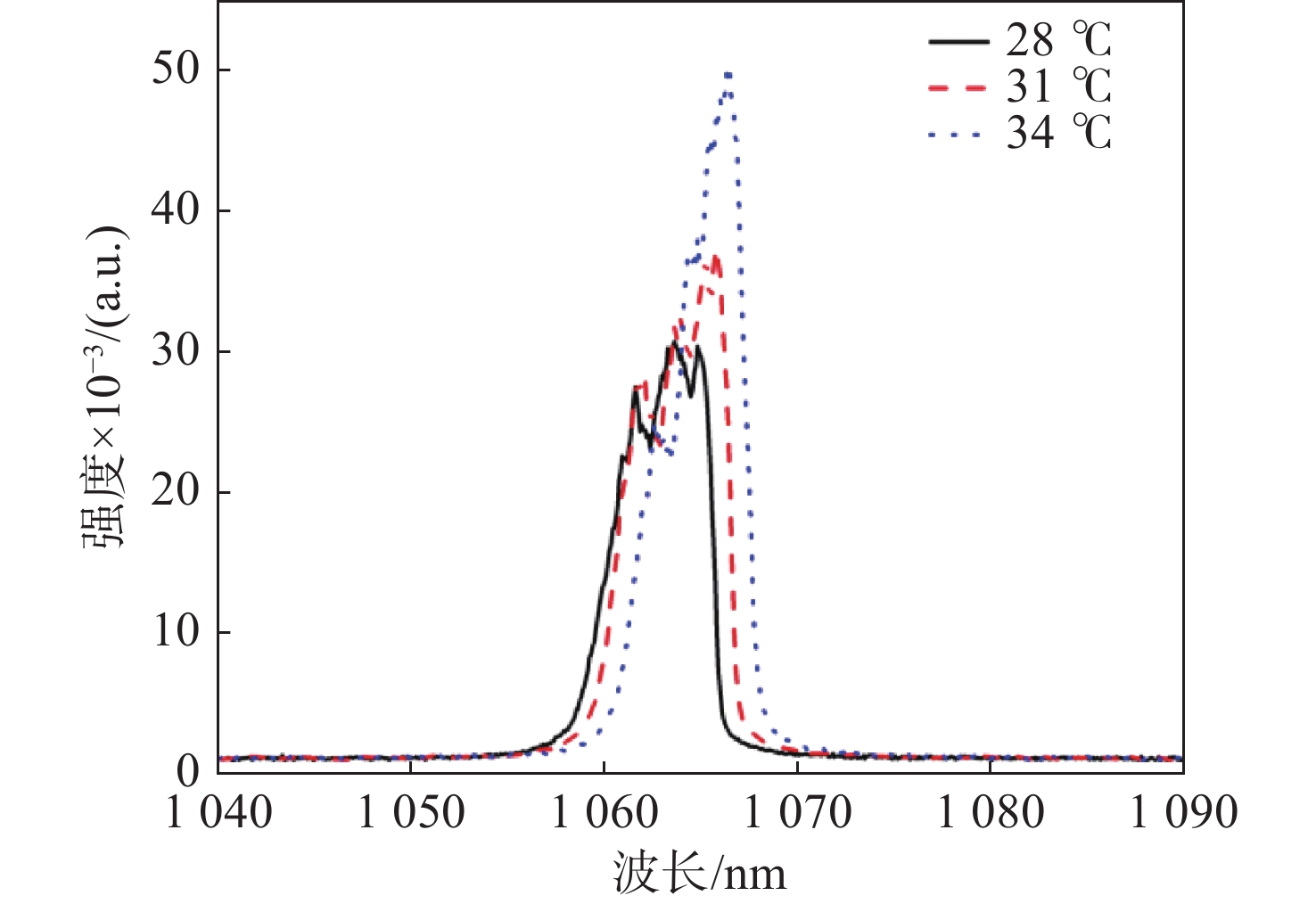

图 3 不同温度下自由出射时半导体激光器的光谱特性 Figure 3 Spectral characteristics of semiconductor lasers under free emission at different temperatures

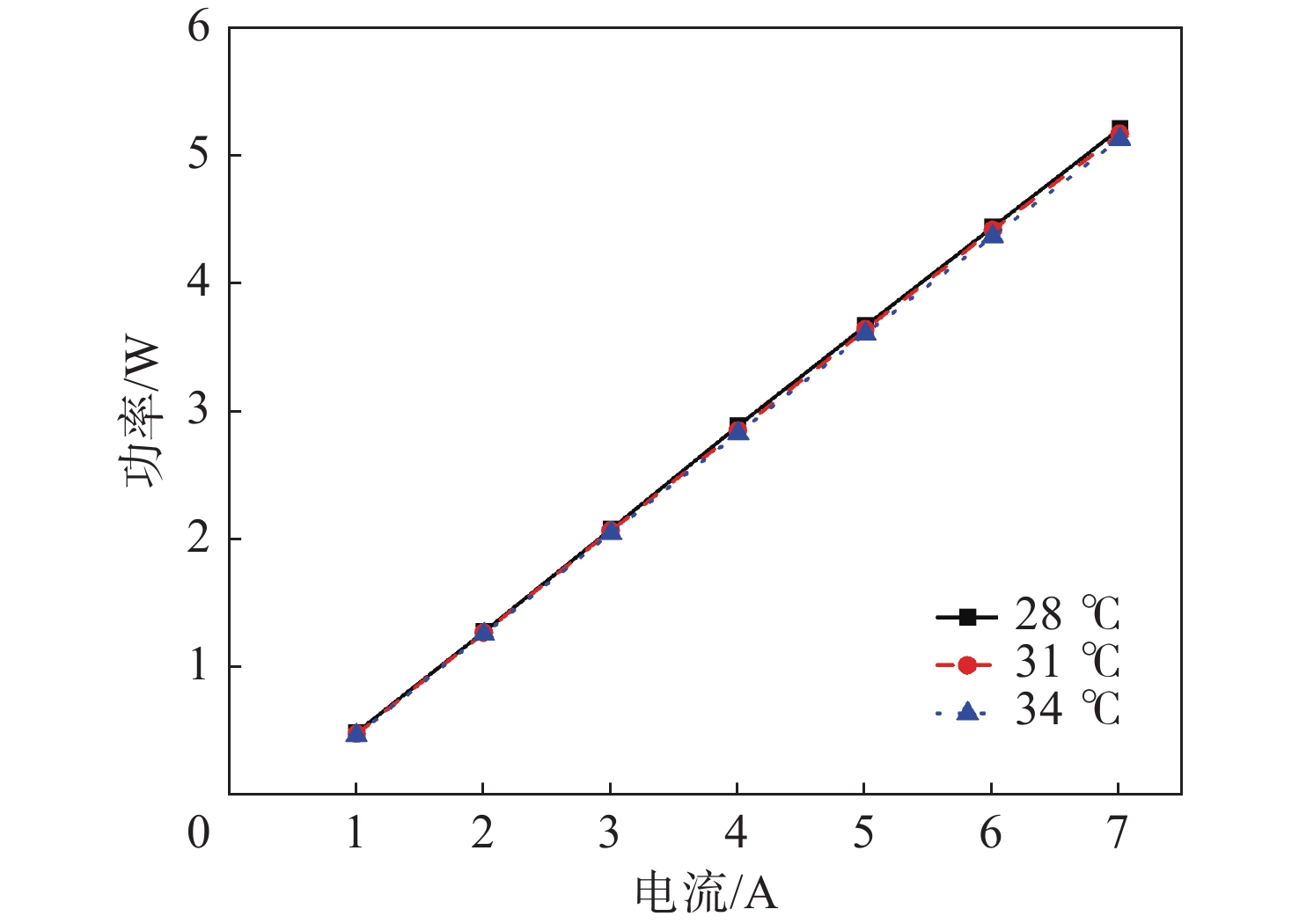

图2所示,随着电流的增加输出功率逐渐上升,当TEC温度为28 ℃时,7 A电流下的输出功率达到5.23 W。随着TEC温度的升高,输出功率逐渐衰减,在7A电流下,当TEC温度为34 ℃时的输出功率为5.13 W。图3为7 A时不同温度下的光谱分布,结果显示峰值波长随工作温度的增加发生红移,移动量约为0.7 nm/℃,这是因为半导体材料的禁带宽度随工作温度的变化而变小,导致波长向长波方向移动。如图4所示,自由出射时的光谱半高宽较大,约为5 nm,且随着工作电流的增加而增加,工作电流每增加1A,光谱半高宽增加量为1~2 nm。

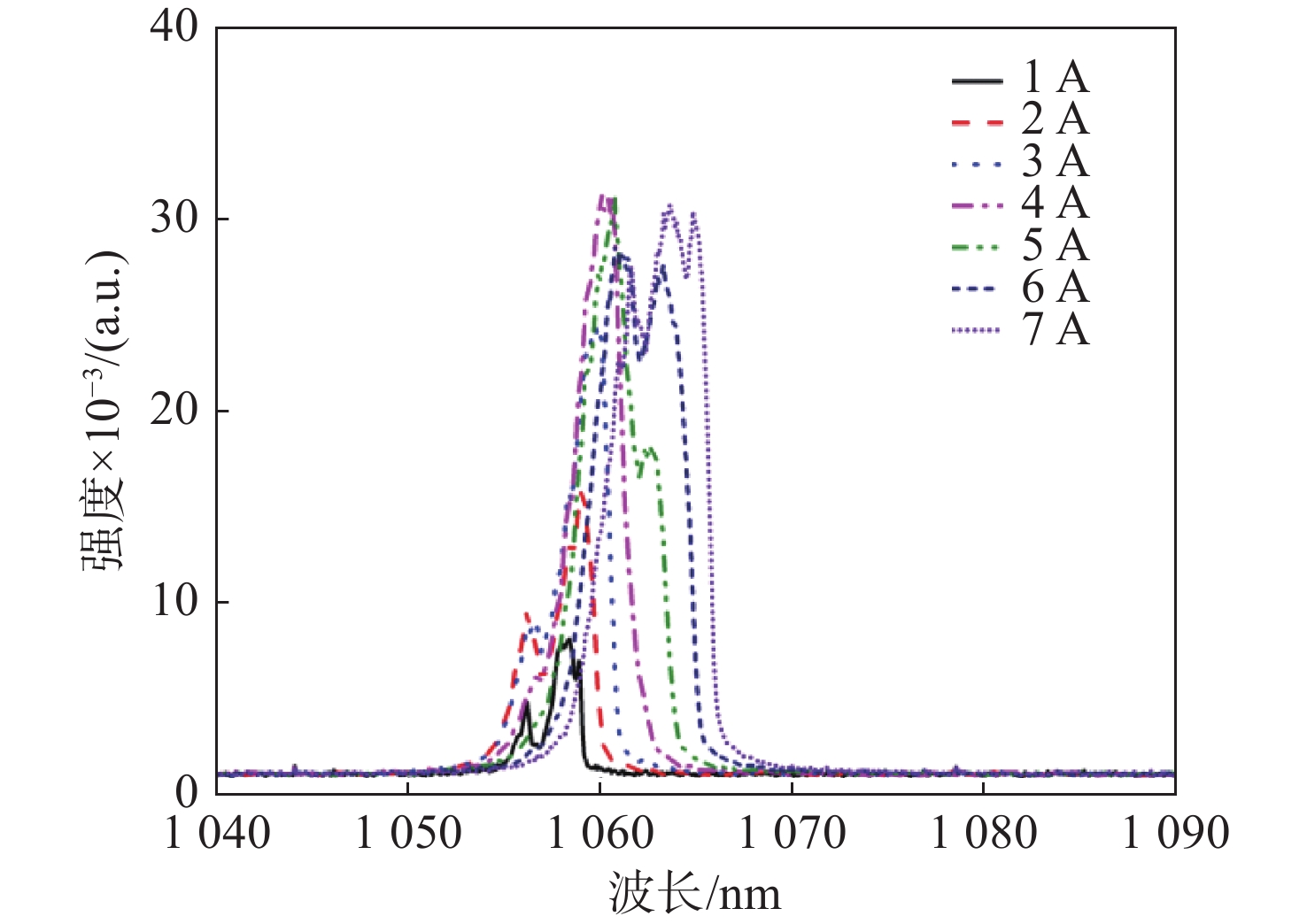

图 4 28 ℃自由出射时半导体激光器的光谱特性 Figure 4 Spectral characteristics of semiconductor lasers under free emission at 28 ℃

为研究温度对半导体激光器光场分布的影响,使用FAC和SAC对输出光束进行准直,然后用光束分析仪对输出光进行测试分析。图5为自由输出半导体激光器远场光场分布,结果表明,随着器件温度的增加,同样电流下输出光的光场分布并未发生明显变化,说明温度对光场分布的影响要弱于其对功率和光谱的影响。

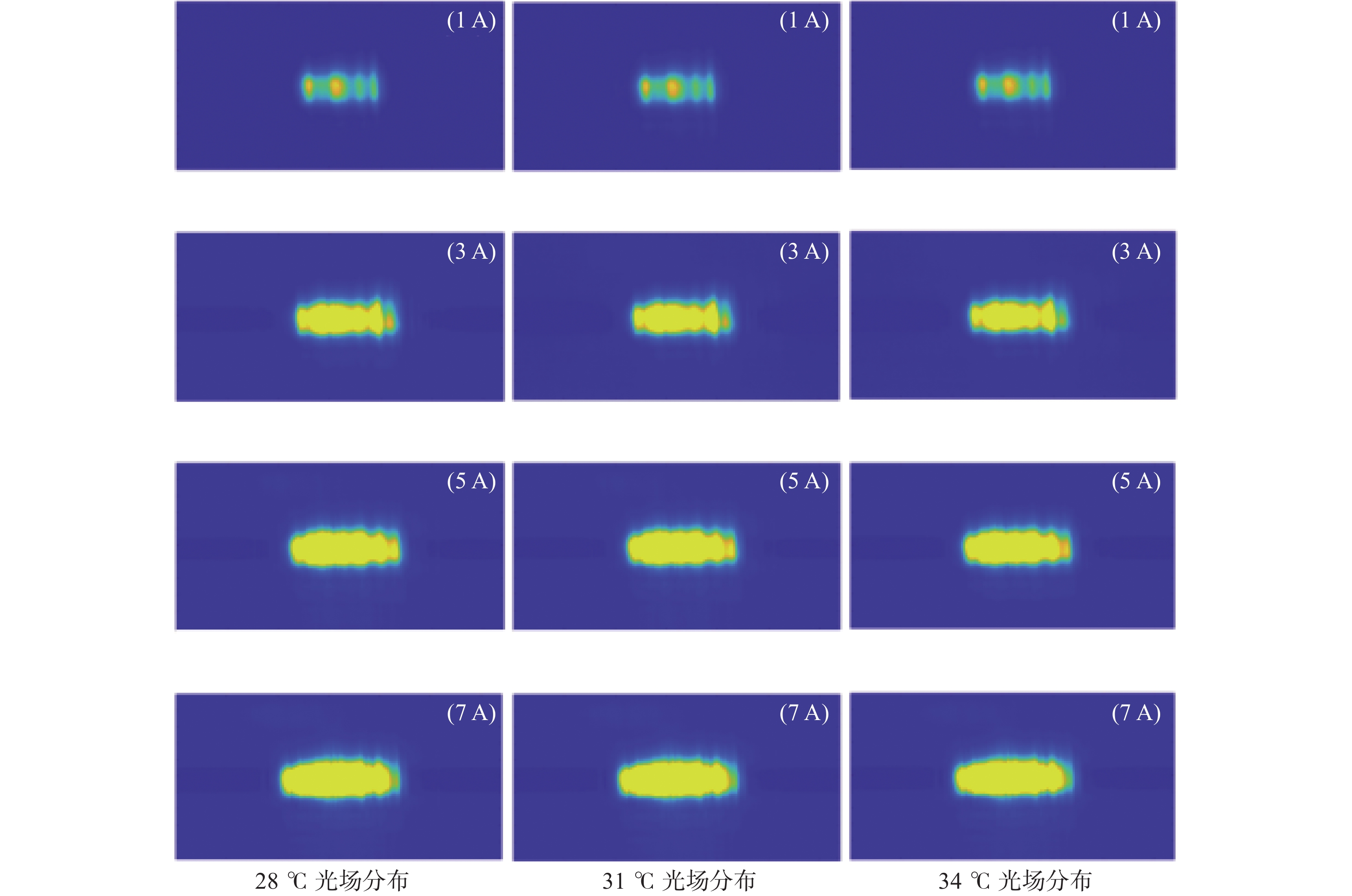

图 5 不同温度和不同电流下自由出射时半导体激光器的远场光斑 Figure 5 Far-field spot of semiconductor lasers at different temperatures and currents for free emission

为研究半导体激光器的倍频特性,采用LBO晶体进行腔外倍频。半导体激光器输出的基频光在准直后,经过晶体倍频得到532 nm的倍频光。如图6所示,随着器件工作温度的升高,倍频光的输出功率随之下降,这是因为器件温度的升高使得基频光的输出功率衰减,从而导致倍频光的功率同步衰减。图7为7 A电流时不同温度下的倍频光光谱分布,结果显示峰值波长随器件工作温度的增加发生红移,移动量约为0.33 nm/℃,这是因为器件温度升高导致基频光发生红移,而倍频光会随着基频光的红移也发生红移。图8 为28 ℃温度下的倍频光谱特性,结果显示随着电流的增加,倍频光的半高宽同步发生展宽。当输出电流为7A时,倍频光的半高宽约为4 nm。

图 6 自由出射时半导体激光器倍频光的功率特性 Figure 6 Power characteristics of second harmonic generation in the semiconductor lasers during free emission

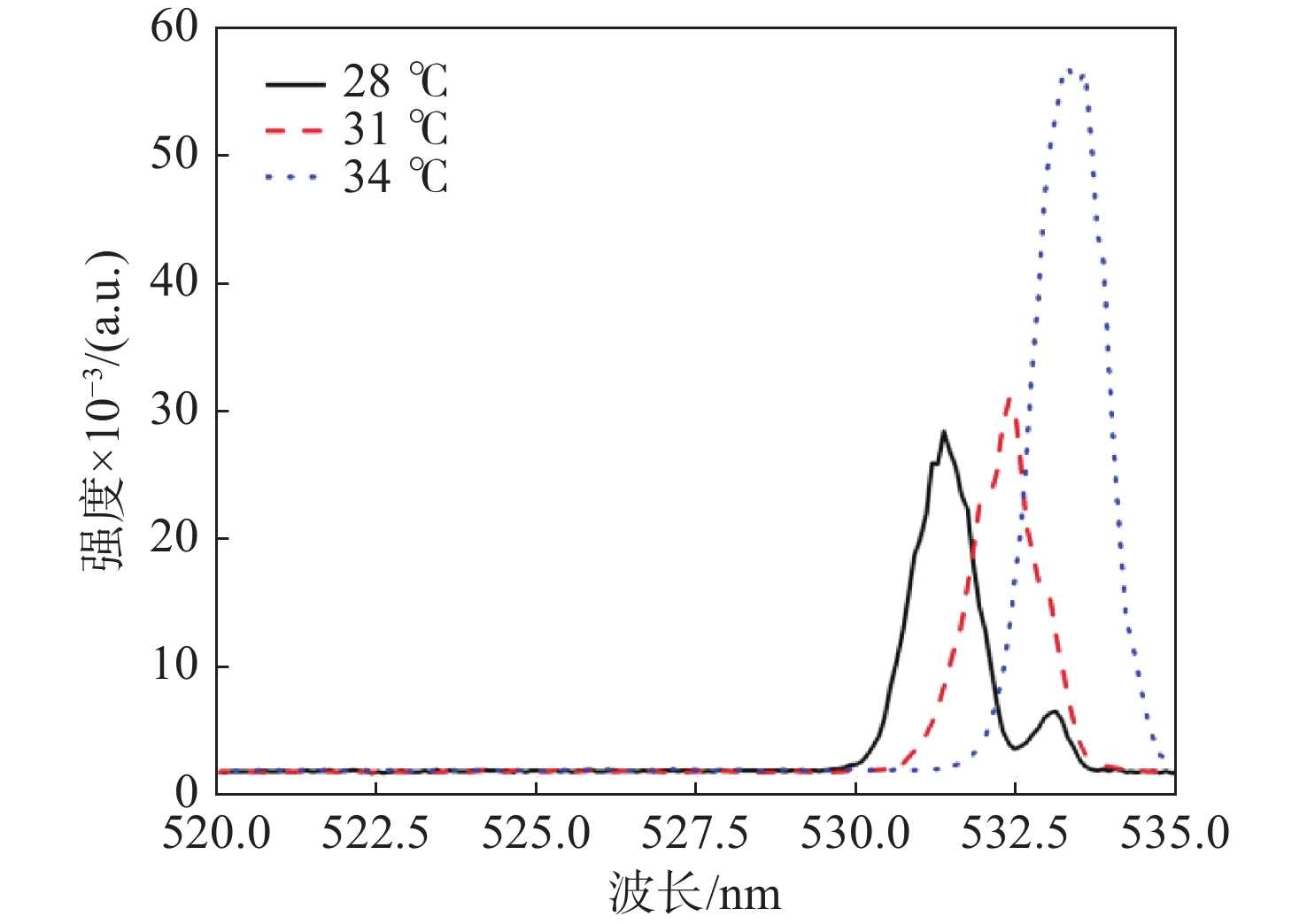

图 7 不同温度下自由出射时半导体激光器倍频光的光谱特性 Figure 7 Spectral characteristics of second harmonic generation in the semiconductor laser under free emission at different temperatures

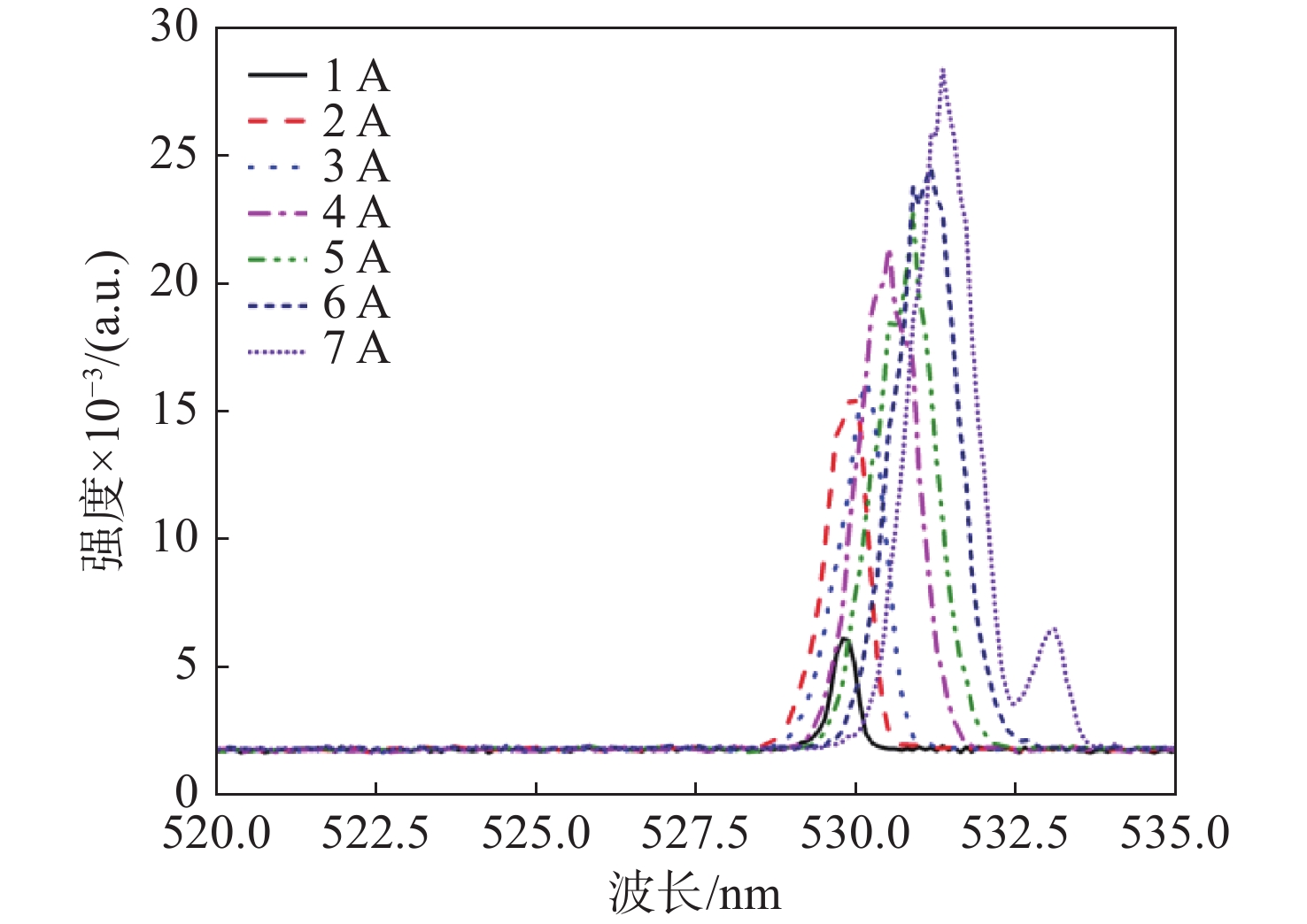

图 8 28 ℃自由出射时半导体激光器倍频光的光谱特性 Figure 8 Spectral characteristics of second harmonic generation in the semiconductor laser at 28 ℃ free emission

器件工作温度对倍频光的远场光场分布影响较小,不同温度下倍频光的光场分布与基频光的光场分布基本一致。因此认为,倍频晶体仅改变基频光的频率,而不改变由基频光所产生的倍频光的远场分布。

2.2 衍射带宽0.3 nm体布拉格光栅外腔锁波倍频半导体激光器

反射式体布拉格光栅可将满足布拉格条件波长的光反馈回芯片有源区。反馈光影响有源区内的模式竞争,使布拉格波长的光损耗较小,并可以优先达到阈值输出,表现为器件只输出该单一波长的光束,从而实现外腔结构对波长的锁定,且锁定后随着器件温度和电流的增加波长偏移量极小。

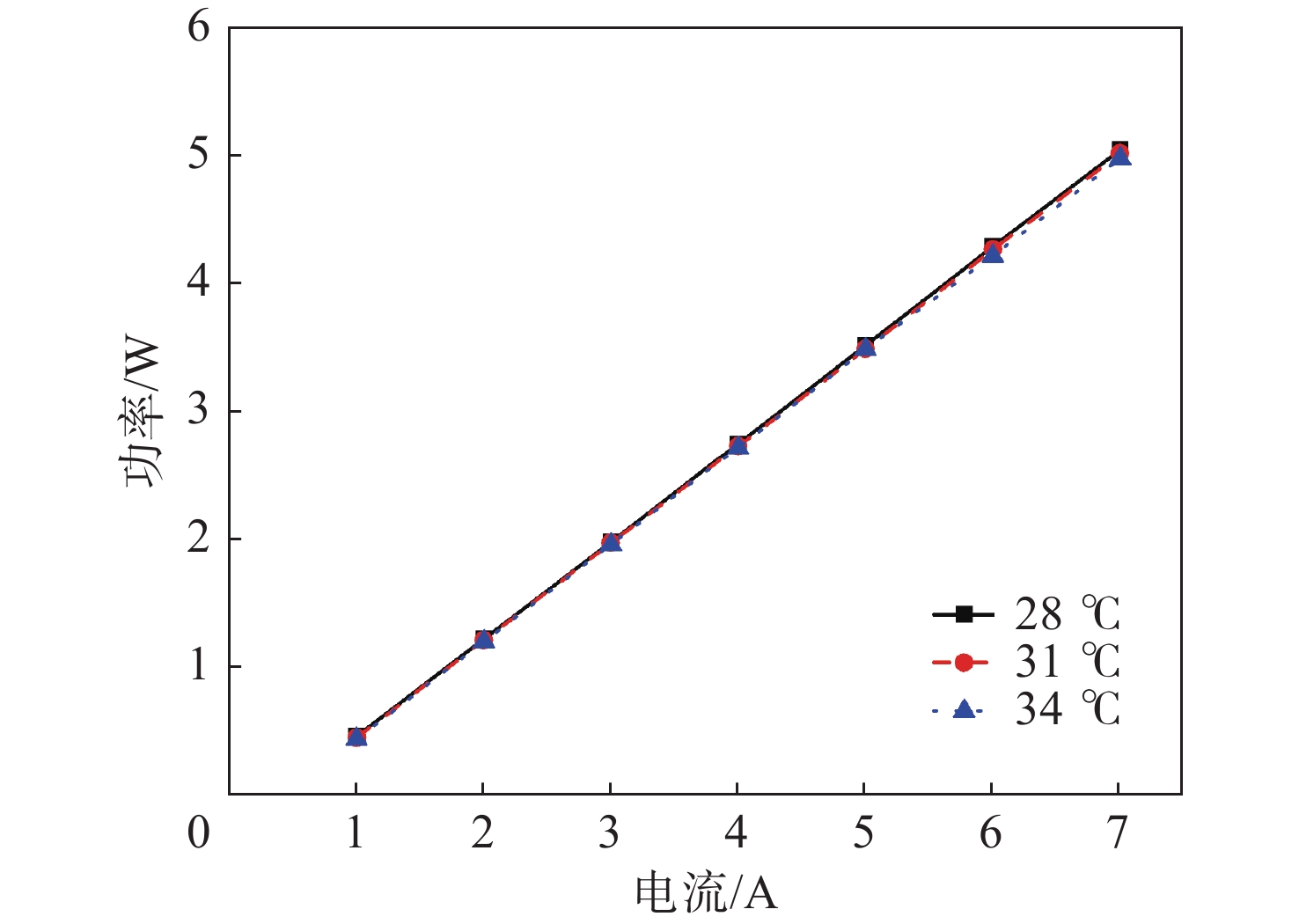

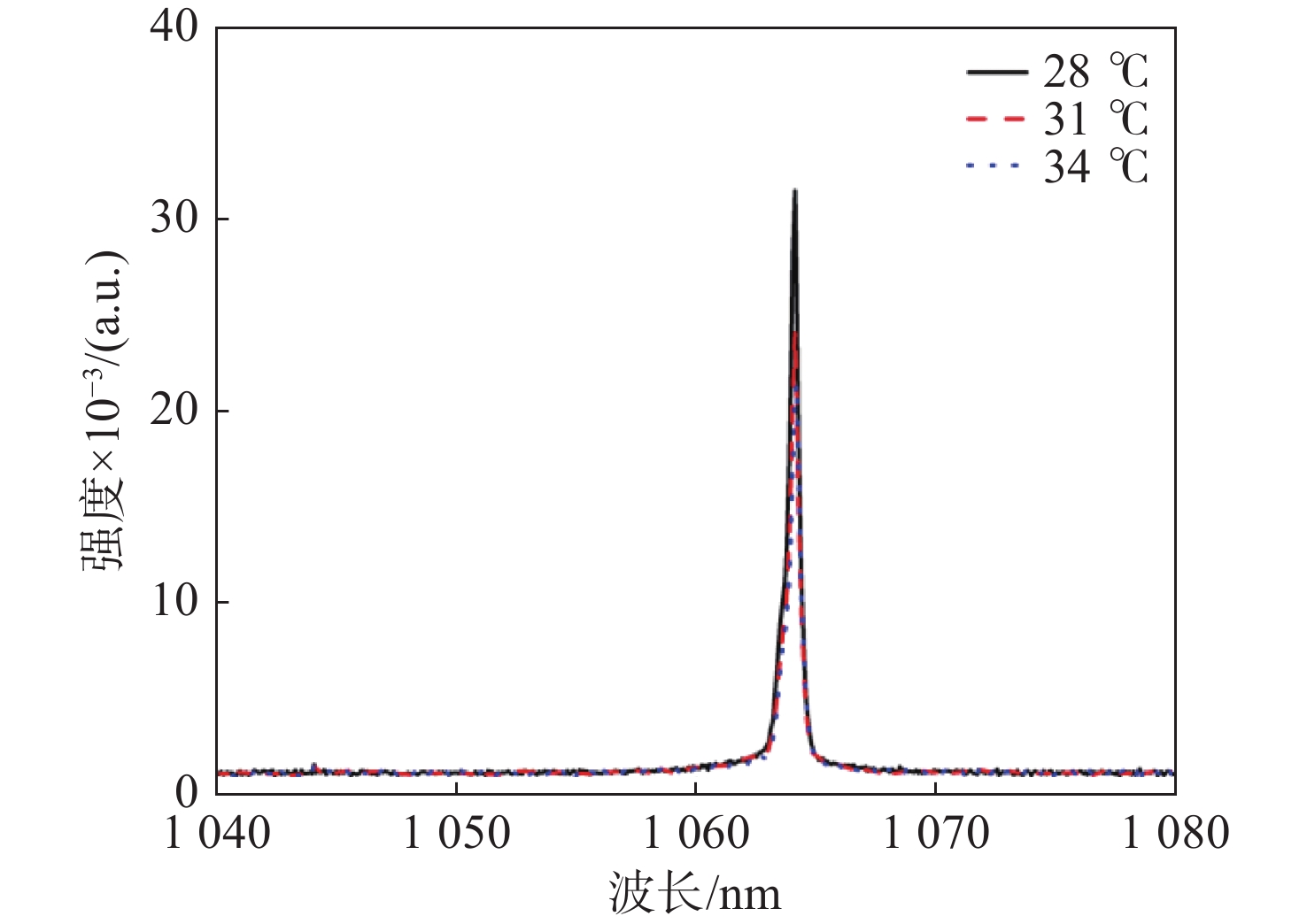

使用衍射效率为10%,衍射带宽为0.3 nm的体布拉格光栅做为外腔输出镜,对半导体激光器进行锁波。如图9所示,在28 ℃的工作温度下,7 A的输出功率达到5.03 W。图10为不同温度下锁波后的光谱分布,可以看出峰值波长稳定锁定在1064 nm附近,锁波后带宽约为0.3 nm,其温漂系数约为0.014 nm/℃,波长稳定性提高了约47倍。说明体布拉格光栅将满足布拉格衍射条件的反馈光反馈回芯片有源区,而反馈过程中的透镜吸收损耗、透镜准直损耗以及芯片波导损耗是造成激光功率下降的因素。

图 9 衍射带宽0.3 nm体布拉格光栅外腔半导体激光器的功率特性 Figure 9 Power characteristics of a VBG external cavity semiconductor laser with a diffraction bandwidth of 0.3 nm

图 10 不同温度下衍射带宽0.3 nm体布拉格光栅外腔半导体激光器的光谱特性 Figure 10 Spectral characteristics of a VBG external cavity semiconductor laser with a diffraction bandwidth of 0.3 nm at different temperatures

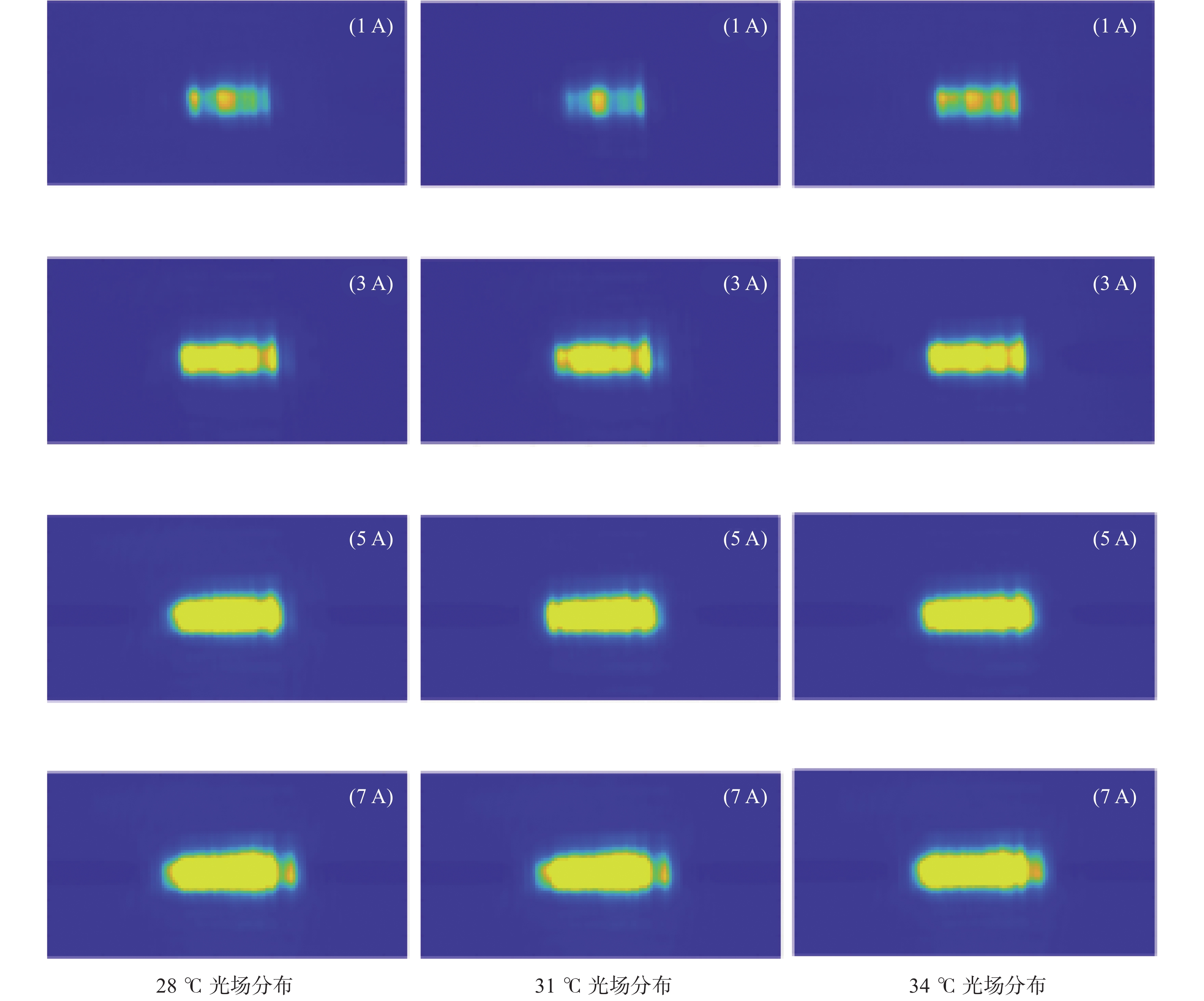

图11为0.3 nm体布拉格光栅外腔锁波半导体激光器的远场光场分布,可以看出与图5自由输出时的远场光场分布相比,体布拉格光栅外腔锁波半导体激光器的光斑在快、慢轴两个方向并未发生展宽,说明快、慢轴准直透镜将芯片发散角度控制在体布拉格光栅的布拉格角度范围以内,实现了更高效的反馈。同时,随着器件工作温度的增加,体布拉格光栅外腔锁波下的半导体激光器光场分布差异较小,说明远场分布对温度的敏感性较小。

图 11 不同温度和不同电流下衍射带宽0.3 nm体布拉格光栅外腔半导体激光器的远场光斑 Figure 11 Far-field spot of a VBG external cavity semiconductor laser with a reflection bandwidth of 0.3 nm at different temperatures and currents

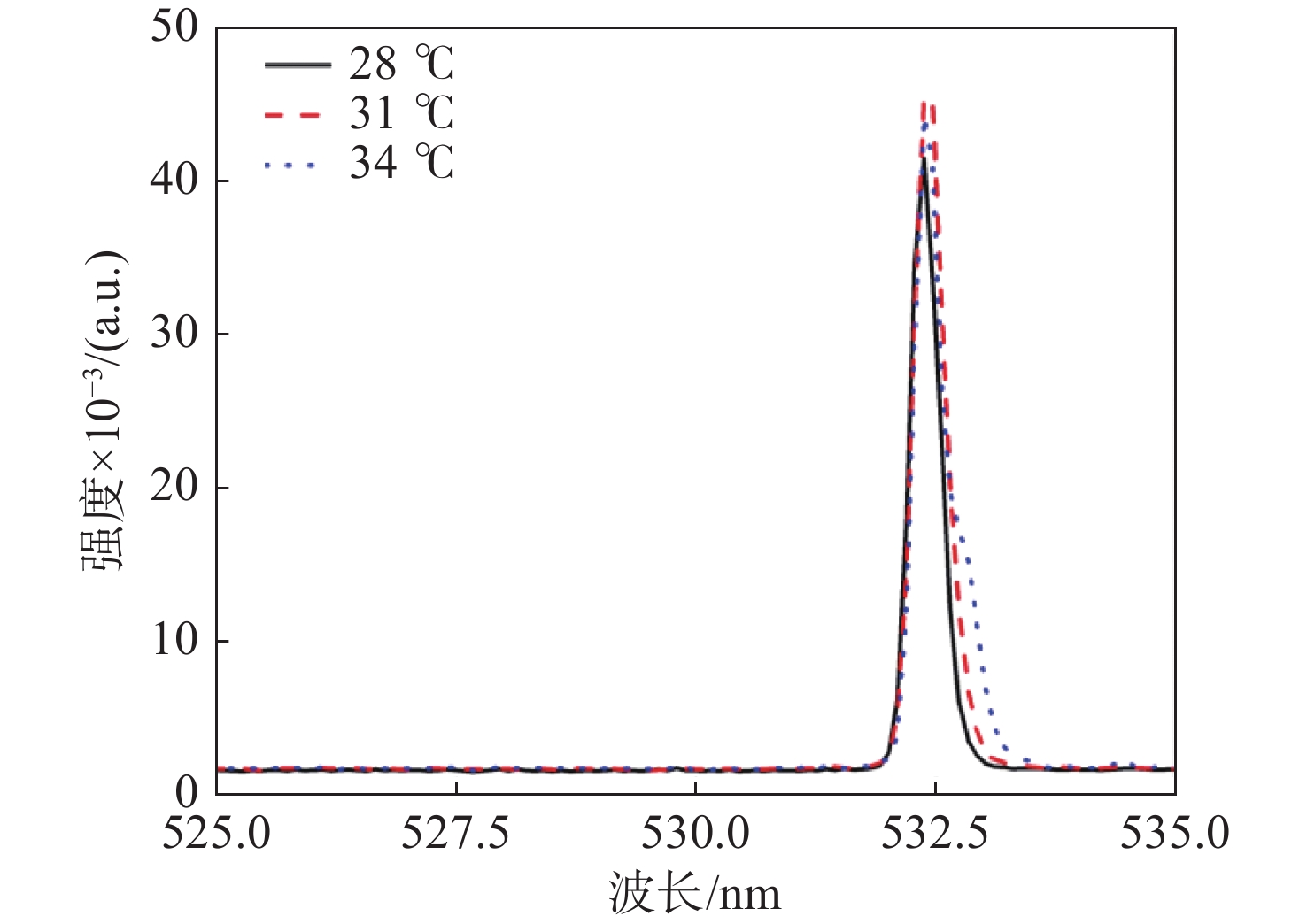

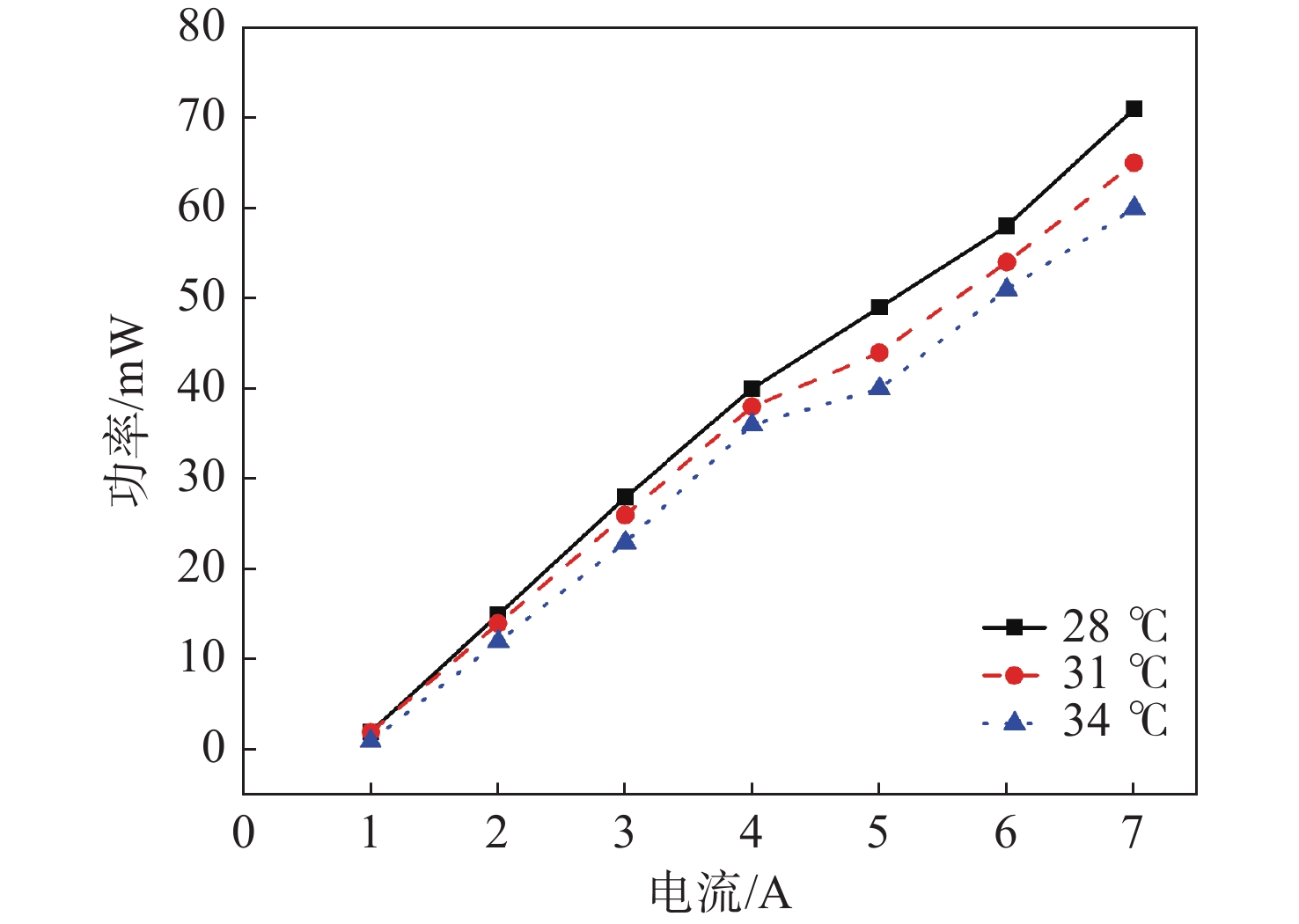

图12所示,随着器件温度的增加,体布拉格光栅外腔锁波半导体激光器的倍频光功率出现减小,当工作温度由28 ℃升高至34 ℃时,7 A电流下的倍频光功率从71 mW下降至67 mW。由图13图14可以看出,体布拉格光栅外腔锁波半导体激光器倍频光的光谱出现锁波状态,且随着温度的增加光谱并未发生明显展宽及红移,这是因为体布拉格光栅将基频光的波长和带宽在晶体倍频波长范围内进行了良好的锁定,导致倍频光可以实现窄线宽输出,倍频光半高宽约0.6 nm,温漂系数约为0.08 nm/℃。

图 12 衍射带宽0.3 nm体布拉格光栅外腔半导体激光器倍频光的功率特性 Figure 12 Power characteristics of second harmonic generation in a 0.3 nm diffraction bandwidth VBG external cavity semiconductor laser

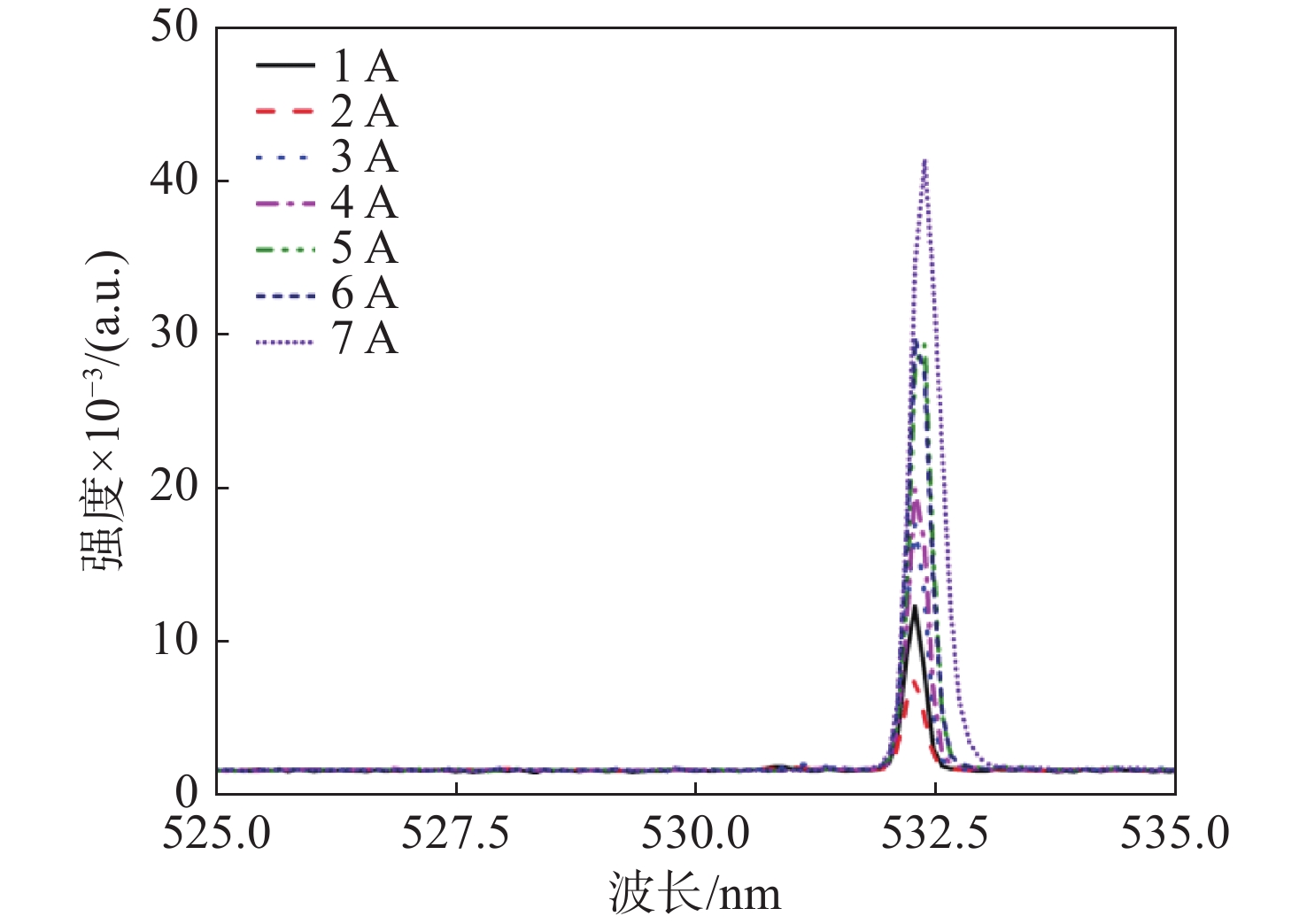

图 13 不同温度下衍射带宽0.3 nm体布拉格光栅外腔半导体激光器倍频光的光谱特性 Figure 13 Spectral characteristics of second harmonic generation in a 0.3 nm VBG external cavity semiconductor laser at different temperatures

图 14 28 ℃衍射带宽0.3 nm体布拉格光栅外腔半导体激光器倍频光的光谱特性 Figure 14 Spectral characteristics of second harmonic generation in a 28 ℃ diffraction bandwidth of 0.3 nm VBG external cavity semiconductor laser

为研究体布拉格光栅外腔半导体激光器倍频光的远场特性,使用分光片将基频光和倍频光进行分束,再利用光束分析仪对倍频光的光场分布进行测试。0.3 nm体布拉格光栅外腔半导体激光器倍频光的远场光场分布,与基频光的光场分布相同。倍频晶体仅对光束频率进行改变,对光场分布改变较小。

2.3 衍射带宽0.1 nm体布拉格光栅外腔锁波倍频半导体激光器

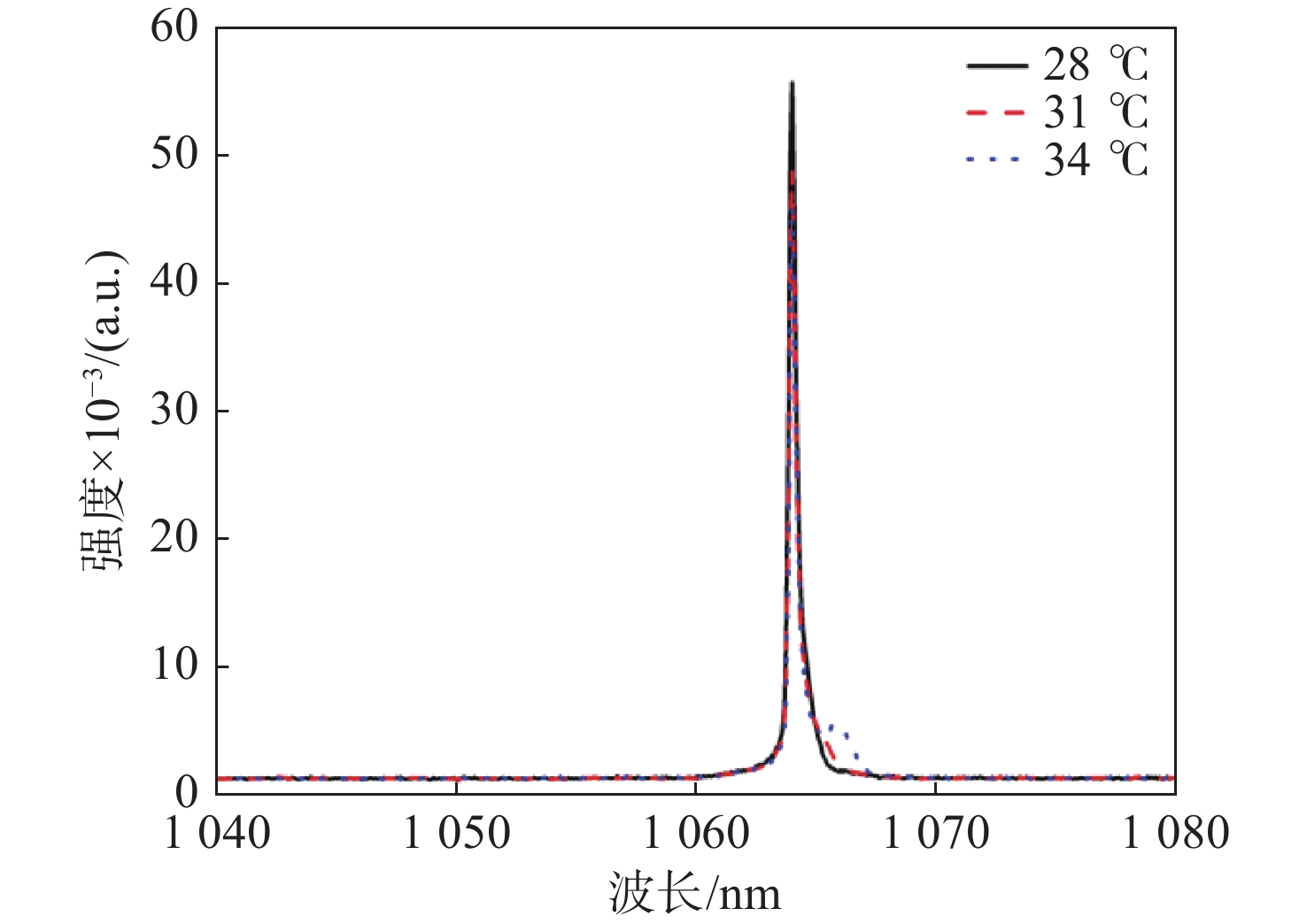

为了进一步研究体布拉格光栅外腔对倍频光的影响,使用衍射效率为10%,衍射带宽为0.1 nm的体布拉格光栅作为外腔反馈镜进行锁波,锁波后的温漂系数约为0.014 nm/℃。

图15所示,在28 ℃工作温度下,7 A的输出功率达到5.1 W,锁波后带宽约为0.2 nm,略宽于体布拉格光栅衍射带宽。造成带宽略宽的主要原因是:体布拉格光栅不能将全部的反馈光返回半导体激光器发光区,而部分未被反馈的波长则会直接出射;测试信号光通过光谱仪的传输光纤时存在传输损耗以及传输噪声,导致测试信号光频率发生变化;所使用的光纤光谱仪带宽测试精度为0.2 nm,因此测试设备存在一定的测量误差,从而导致0.1 nm体布拉格光栅外腔半导体激光器测试带宽与体布拉格光栅衍射带宽略有差异。与0.3 nm体布拉格光栅外腔结构激光器的输出功率差异较小,说明衍射效率是影响体布拉格光栅外腔半导体激光器输出功率的主要因素。由图16可知,当器件工作温度在34 ℃时,光谱出现轻微展宽。这是因为随着温度的升高,器件输出波长发生红移,且红移量超出体布拉格光栅的波长选择范围,导致锁波质量下降。

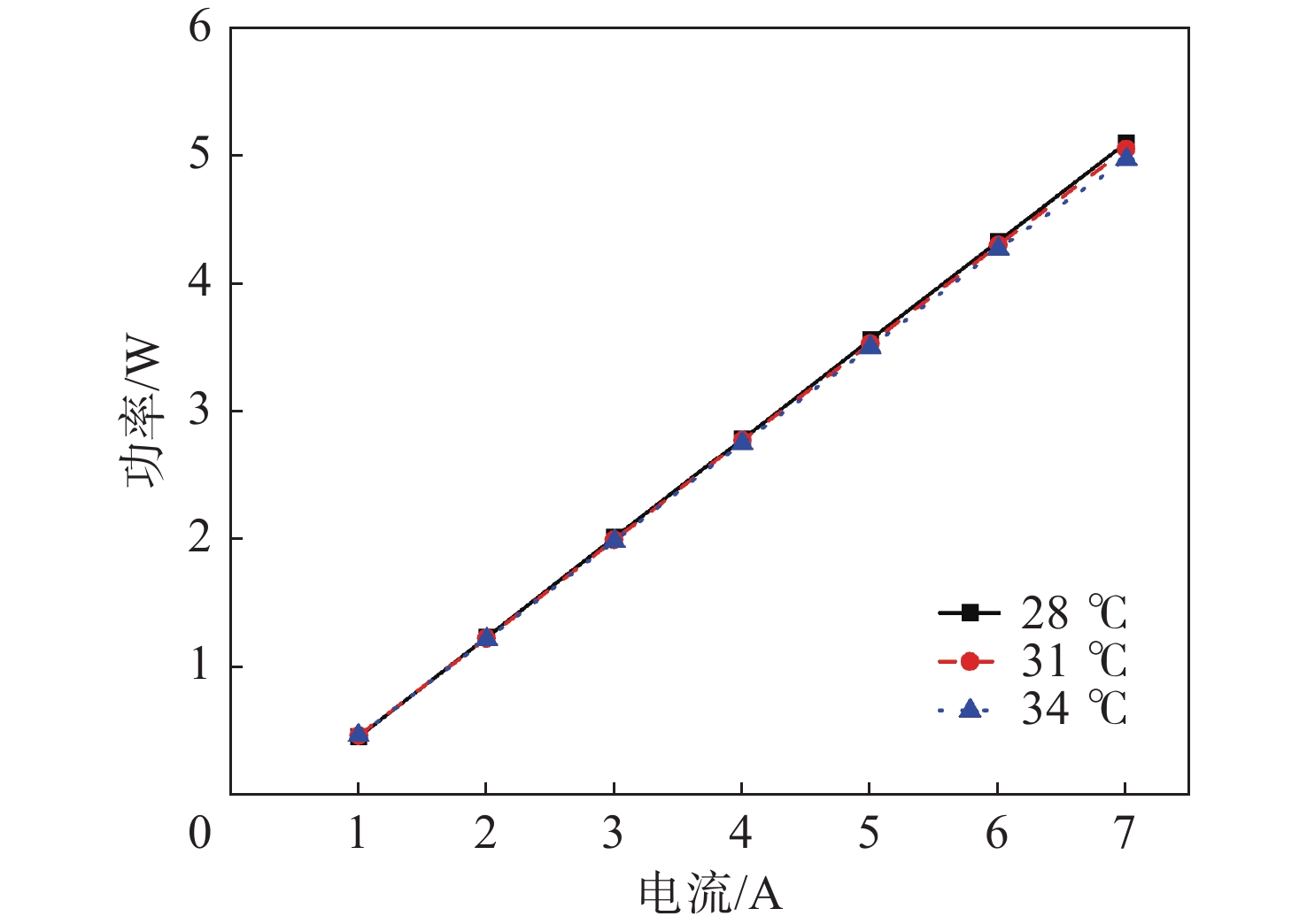

图 15 衍射带宽0.1 nm体布拉格光栅外腔半导体激光器的功率特性 Figure 15 Output characteristics of a VBG external cavity semiconductor laser with a diffraction bandwidth of 0.1 nm

图 16 不同温度下衍射带宽0.1 nm体布拉格光栅外腔半导体激光器的光谱特性 Figure 16 Spectral characteristics of a VBG external cavity semiconductor laser with a diffraction bandwidth of 0.1 nm at different temperatures

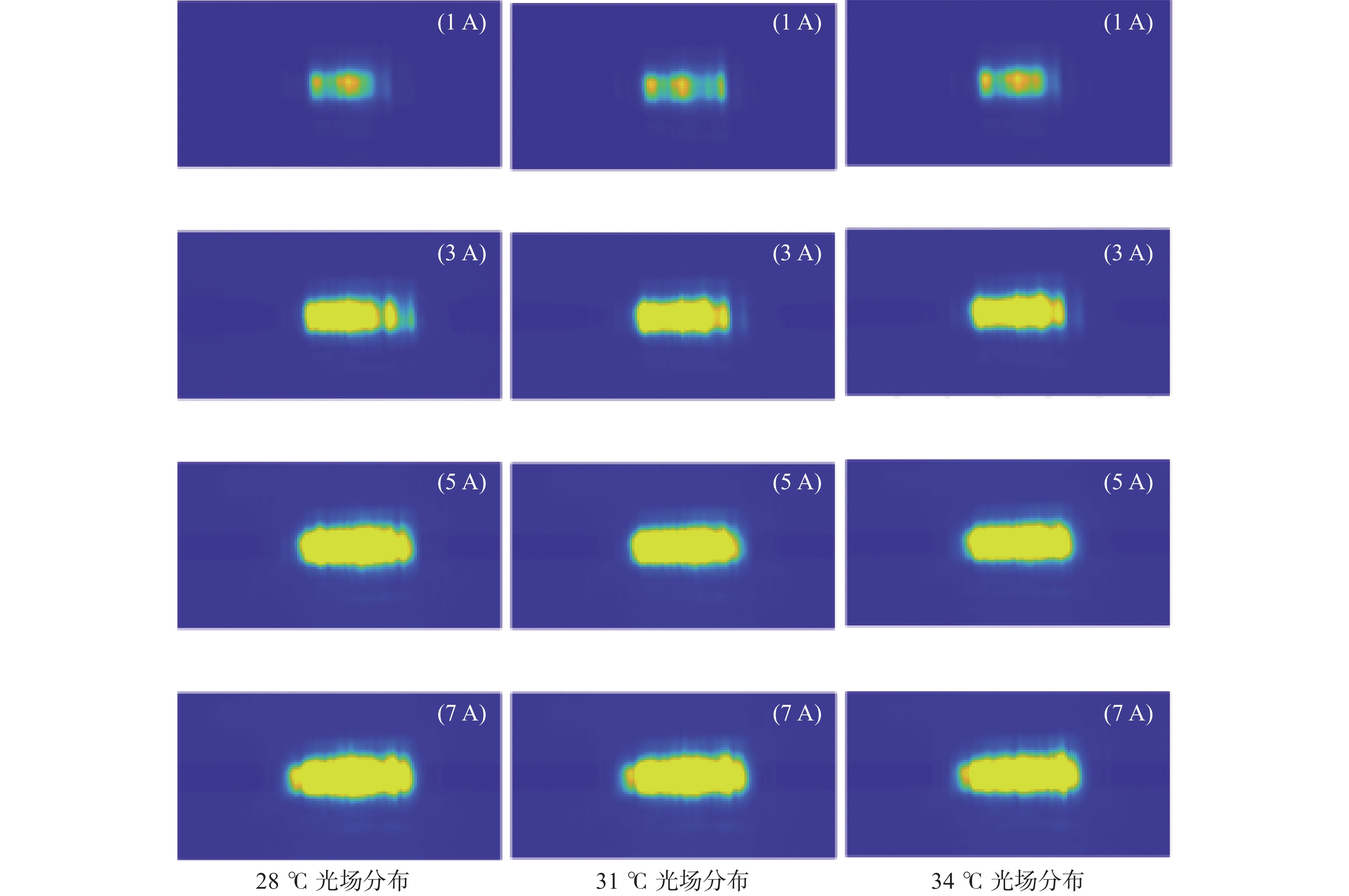

图17为衍射带宽0.1 nm体布拉格光栅外腔锁波半导体激光器的远场光场分布,可以看出使用窄带宽体布拉格光栅进行外腔锁波时对远场光场分布影响较小。这是因为,体布拉格光栅将满足布拉格波长选择条件的模式反馈回芯片有源区内参与腔内模式竞争,对有源区近场特性的影响较小,而一般远场特性可由近场进行傅里叶变换得到。

图 17 不同温度和不同电流下衍射带宽0.1 nm体布拉格光栅外腔半导体激光器的远场光斑 Figure 17 Far-field spot of a VBG external cavity semiconductor laser with a reflection bandwidth of 0.1 nm at different temperatures and currents

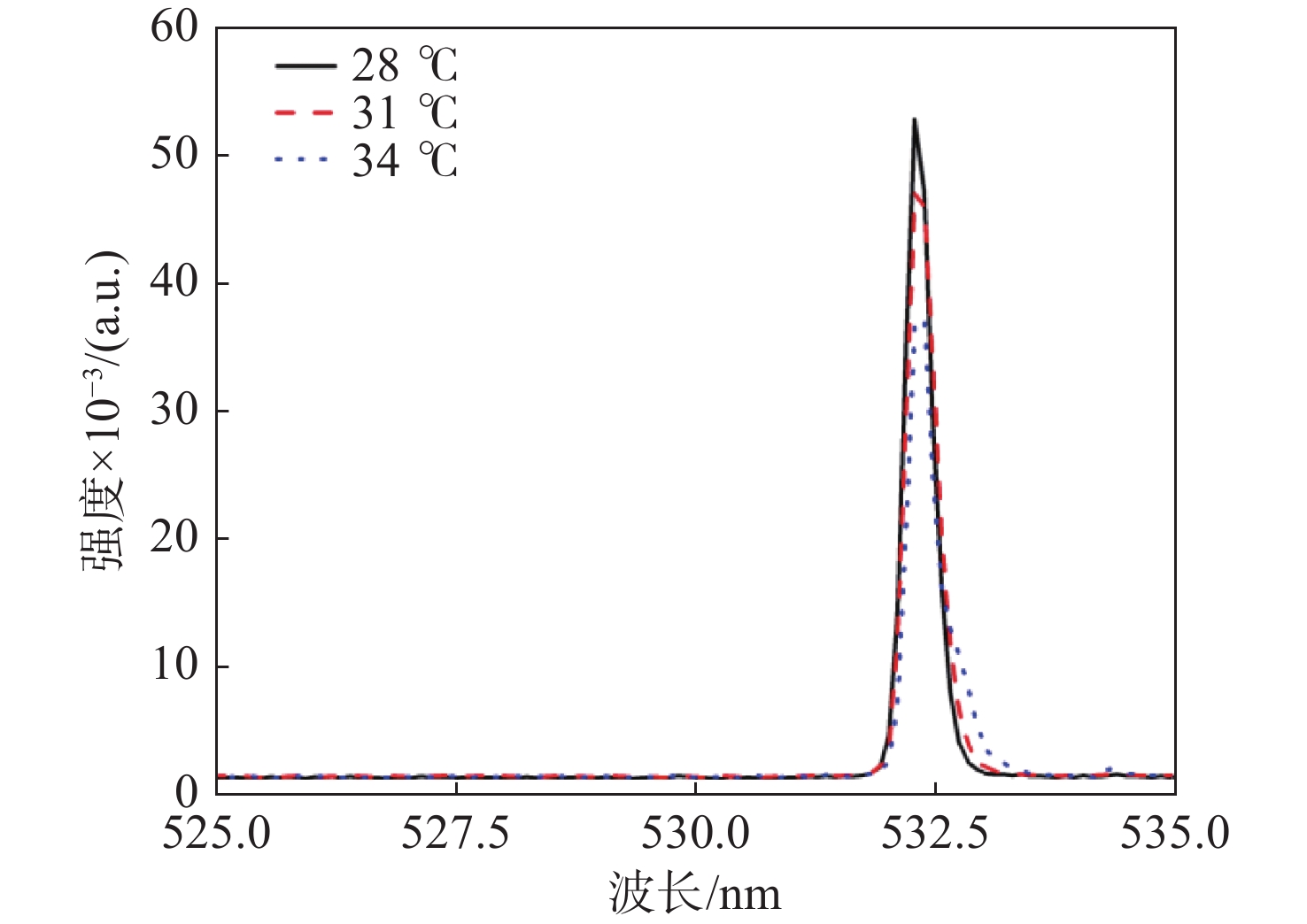

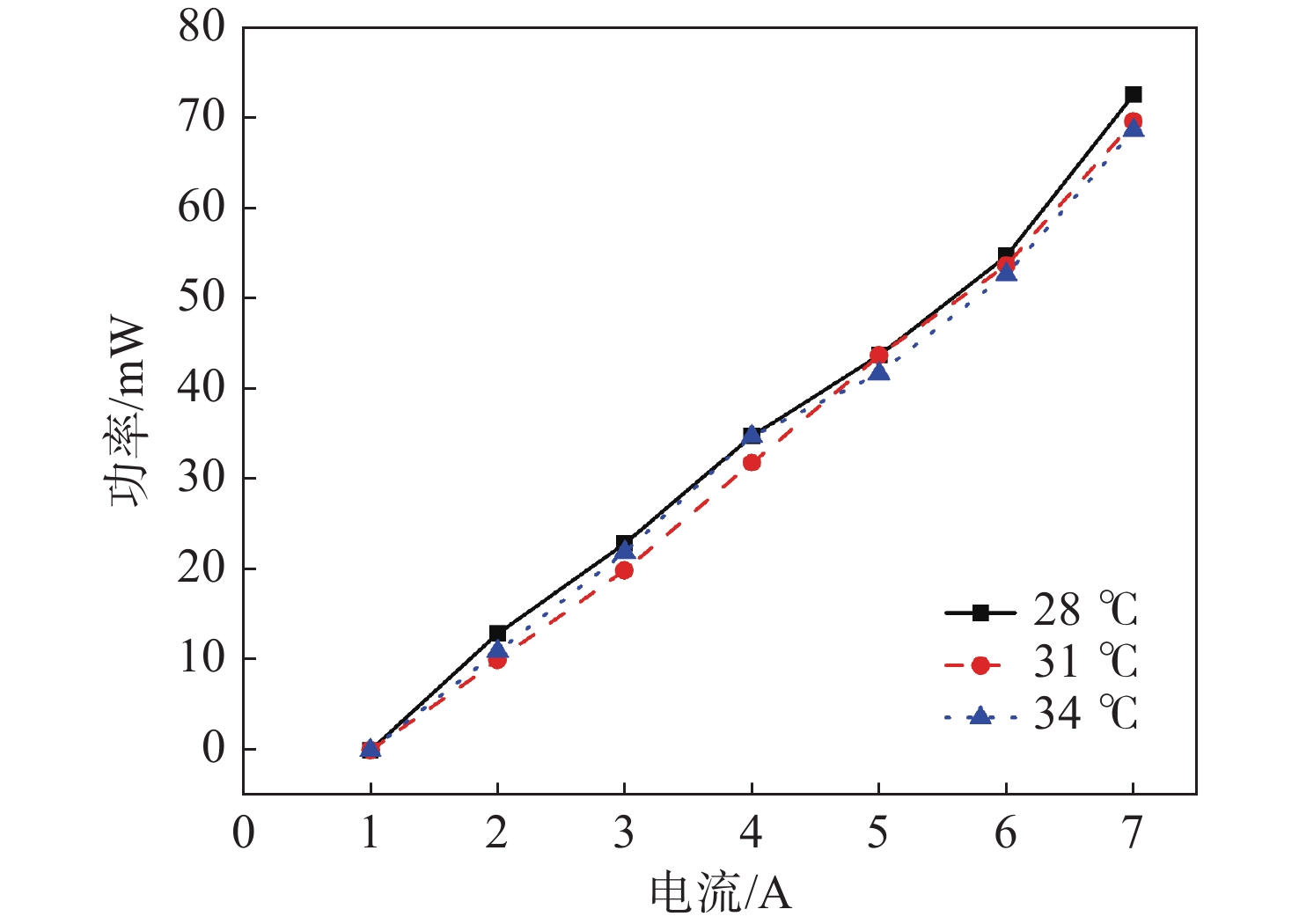

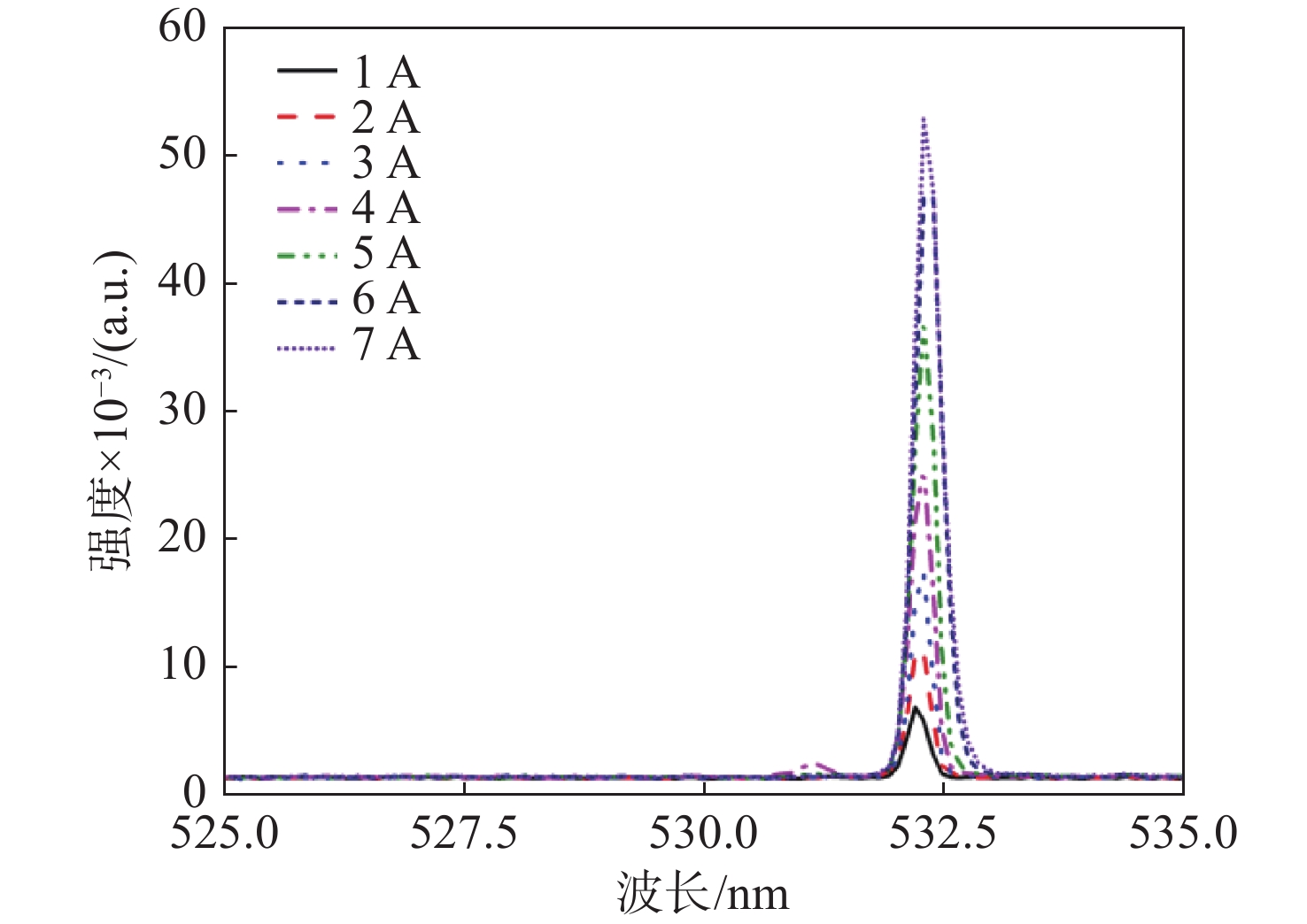

图18为衍射带宽0.1 nm体布拉格光栅外腔锁波半导体激光器倍频光功率特性。可以看出当器件温度为28 ℃时,7 A电流下的倍频光功率为73 mW,倍频光光谱半高宽约0.4 nm,温漂系数约为0.07 nm/℃。倍频光功率的变化主要是受基频光功率的影响,倍频光光谱特性同样受到基频光光谱特性的影响,更窄的基频光光谱带宽可得到较窄的倍频光光谱带宽,因此通过调整基频光的输出特性可对倍频光的输出特性进行调制。由图19图20可以看出,使用0.1 nm衍射带宽的体布拉格光栅可以使得倍频光稳定锁定在532 nm附近。

图 18 衍射带宽0.1 nm体布拉格光栅外腔半导体激光器倍频光的功率特性 Figure 18 Power characteristics of second harmonic generation in a 0.1nm diffraction bandwidth VBG external cavity semiconductor laser

图 19 不同温度下衍射带宽0.1 nm体布拉格光栅外腔半导体激光器倍频光的光谱特性 Figure 19 Spectral characteristics of second harmonic generation in a 0.1 nm VBG external cavity semiconductor laser at different temperatures

图 20 28 ℃衍射带宽0.1 nm体布拉格光栅外腔半导体激光器倍频光的光谱特性 Figure 20 Spectral characteristics of second harmonic generation in a 28 ℃ diffraction bandwidth of 0.1 nm VBG external cavity semiconductor laser

为研究不同带宽锁波对倍频光远场分布的影响,使用0.1 nm体布拉格光栅作为外腔输出镜测试分析倍频光的远场光场分布。测试结果显示,不同带宽的体布拉格光栅作为外腔输出镜时,倍频光的远场光场分布差异较小,说明倍频光场分布主要由基频光场决定,倍频晶体无法对输出光场进行调制。

3 结 论

采用体布拉格光栅作为外腔反馈元件,通过倍频晶体对输出光束进行倍频,设计并搭建了体布拉格光栅外腔倍频半导体激光器结构,分析了基频光的光束、光谱特性以及锁波质量对倍频光的光束和光谱特性的影响。实验采用10%衍射效率,衍射带宽分别为0.1 nm和0.3 nm 的2种体布拉格光栅进行外腔锁波,对比分析了不同衍射带宽体布拉格光栅外腔锁波下的基频光对倍频光的影响。实验结果表明,使用带宽较窄、锁波质量较好的体布拉格光栅进行锁波时,可以得到窄带宽的倍频光,且倍频光的光束特性与基频光保持一致。实现了体布拉格光栅外腔锁波状态下倍频光的稳定输出和高效工作。在28 ℃的工作温度下,当输入7 A电流时,得到的倍频光的光谱宽度约0.4 nm,最大输出功率为73 mW。
