由于激光具有优秀的方向性、单色性以及高亮度的特性，尤其是因为它能够直接与光的波长进行联系，实现高精度测量，其在测量领域得到了广泛应用[1]。外差激光干涉仪通过将检测得到的参考信号与测量信号的相位进行比较，可达到纳米级的分辨率，且其具有检测方便、测量范围广、测量精度高和结构简单等优势，在精密领域得到大量应用[2]。然而，在实际应用中，由于光学系统中各个元件存在一些不可避免的缺陷，光路中两种不同频率的偏振光并不能完全分离，导致被测信号会产生一个附加的周期相位误差，使测得的相位位移与被测长度之间呈现非线性关系，最终表现为激光外差干涉仪存在周期性非线性误差[3]。
国内外许多学者对引起非线性误差的因素及影响程度进行了具体分析[4-10]，其中非线性误差的来源可能有：激光源不理想，其发射出的激光非正交化或椭圆偏振化引起频率混叠；光学元件不完美造成偏振混叠；光学元件拥有多个光学反射面，使得光束在光学元件内发生多次反射，导致主反射光与这些反射光会合干涉，造成非线性误差[11]。本文通过补偿角锥棱镜的失偏效应来减小外差干涉仪的非线性误差。常见解决角锥棱镜失偏效应的方案有：1）使线偏振光的偏振方向以一定角度入射至角锥棱镜，在特定的偏振角度下，出射光依旧是线偏振光[12]。该方法的优点是原理简单，使用普通的角锥棱镜按一定角度放置即可实现输出线偏振光，其缺点是输出光的偏振方向与输入光不同，角度偏离对偏振态影响大，调试难度大。2）在角锥棱镜全反面上镀全反射保偏膜[13-14]。该方法的优点是可以较好地保持输入光的线偏特性，且输出光偏振方向与输入光相同，缺点是需要镀膜工艺保证，实现起来有一定的技术难度，反射损耗较大，损伤阈值低，不能用于高功率激光设备。3）使用λ/4波片对入射光或出射光进行偏振调制，使线偏振光经角锥棱镜反射后仍保持线偏振特性，且偏振方向与原偏振方向相同[15]。附加波片法相对于镀膜法在工艺上更简单，但是只能实现特定偏振态的保偏，而且在应用过程中需要频繁调整波片，增加了操作的复杂度。
本文使用的方法是通过在角锥棱镜之前添加两个偏振分光棱镜，重新构建一个保偏反射镜组，在实现出射光与入射光平行反向且空间反向的同时，保证有效出射光的偏振状态与入射光的偏振状态相同[16]。使用保偏反射镜组替代角锥棱镜用于外差干涉仪中，并根据新镜组中各个光学元件之间的间距关系，分析出偏振分光棱镜以及角锥棱镜的极限偏差角。

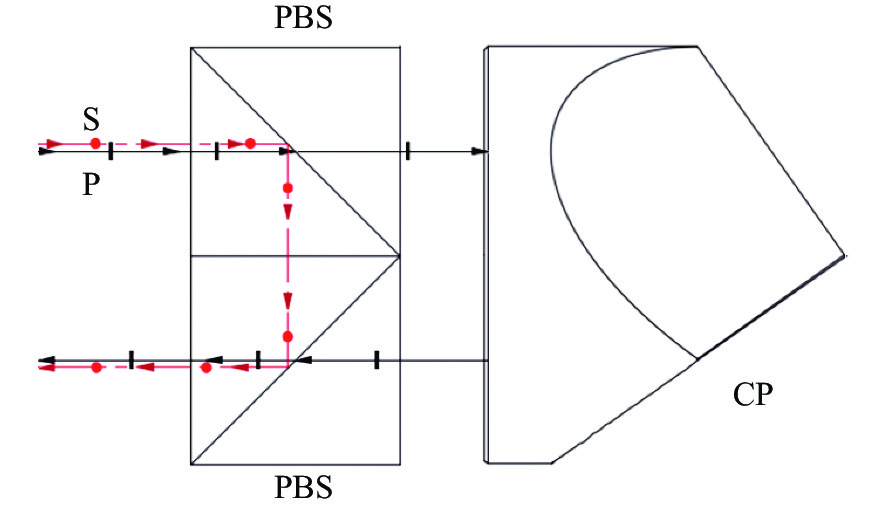

1 保偏镜组原理及外差干涉仪基本光路图保偏镜组具体结构如图1所示[16]，示例中2个偏振分光棱镜（polarization beam splitter, PBS）采用相同棱镜，其透射率和反射率一致。偏振分光棱镜对P偏正光（在入射平面内）和S偏正光（垂直于入射平面）的反射率分别为RP和RS, 透射率分别为TP和TS。P偏正光与S偏正光在经过角锥棱镜（corner prism, CP）后反射，其偏振方向特性可能会发生变化。各转换效率分别表示为CP,P，CS,P，CP,S和CS,S，其中第1个下标字母表示出射光偏振方向特性，第2个下标字母表示入射光偏振方向特性。
|
图 1 保偏反射镜组 Figure 1 Polarization-maintaining retroreflector |
P偏正光经过保偏反射镜组后会被分成3种光强分量[17]，分别为理想光路分量TP·CP,P·TP，以及非理想分量TP·CS,P·TS和RP·RP，因此该保偏反射镜组的出射光P偏正光的消光比为
| $ {E}_{\mathrm{P}}=\frac{{T}_{\mathrm{P}}\cdot C_{\mathrm{P},\mathrm{P}}\cdot {T}_{\mathrm{P}}+{R}_{\mathrm{P}}\cdot {R}_{\mathrm{P}}}{{T}_{\mathrm{P}}\cdot {C}_{\mathrm{S},\mathrm{P}}\cdot {T}_{\mathrm{S}}} $ | (1) |
S偏正光经过保偏反射镜组同样被分成3种光强分量，分别为理想光路分量RS·RS，以及非理想分量TS·CP,S·TP和TS·CS,S·TS，因此该保偏反射镜组的出射光S偏正光的消光比为
| $ {E}_{\mathrm{S}}=\frac{{T}_{\mathrm{S}}\cdot C_{\mathrm{S},\mathrm{S}}\cdot {T}_{\mathrm{S}}+{R}_{\mathrm{S}}\cdot {R}_{\mathrm{S}}}{{T}_{\mathrm{S}}\cdot C_{\mathrm{P},\mathrm{S}}\cdot {T}_{\mathrm{P}}} $ | (2) |
当选用透射光消光比优于1 000∶1，反射光消光比优于 100∶1的偏振分光棱镜应用于该保偏反射镜组时，出射光的S偏正光和P偏正光的消光比分别为1 667∶1和1 210∶1，可实现优于现有技术的保偏性能。现有技术一般通过镀银膜保偏，消光比为 400∶1[16]。

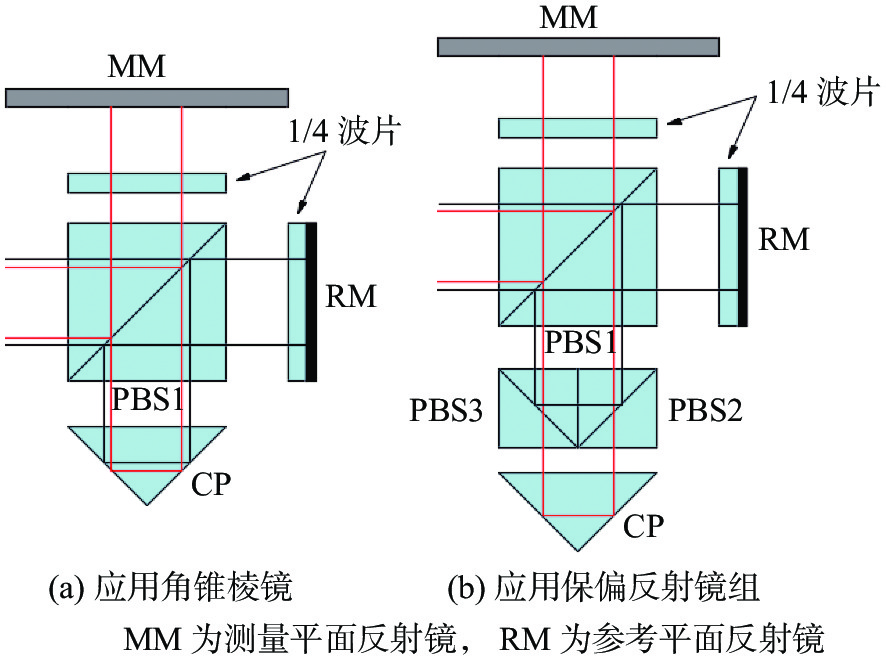

将保偏反射镜组应用于一种典型双频平面镜干涉仪中，具体结构如图2所示。
|
图 2 平面镜干涉仪结构图 Figure 2 Structural diagram of a planar mirror interferometer |

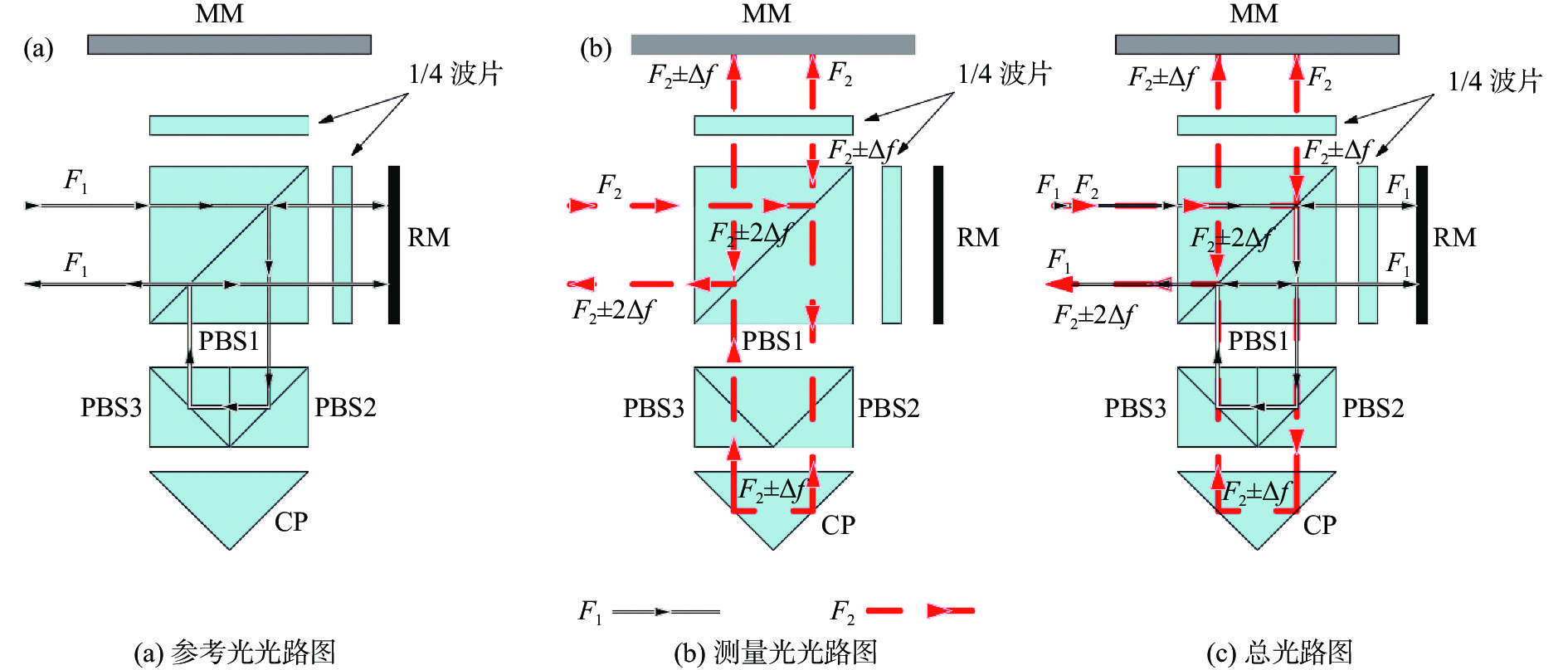

外差干涉仪的基本原理如图3所示。激光束在经过偏振分光镜PBS1后发生正交偏振光分离，频率为F1的线偏振光透射进入干涉仪的参考路径，经过参考平面反射镜（reference mirror, RM）后，反射回PBS1，由于两次经过1/4波片，其偏振方向改变90°。F1线偏振光依次经过PBS1、PBS2、PBS3、PBS1反射后再次射向参考平面反射镜，反射回PBS1，期间由于两次经过1/4波片，其偏振方向再次旋转90°，透射通过PBS1入信号接收器。频率为F2的线偏振光经PBS1反射进入干涉仪的测量路径，在经过测量平面反射镜（measuring mirror, MM）后发生多普勒频移，1/4波片使其偏振方向改变90°，依次经过PBS1、PBS2、CP、PBS3、PBS1，再次回到测量平面反射镜，再次发生多普勒频移，经过1/4波片后，偏振方向再次改变90°，经PBS1进入信号接收器。
|
图 3 外差干涉仪光路图 Figure 3 Optical path diagram of heterodyne interferometer |
但由于加工和安装误差的存在，外差干涉仪的性能会受到一定的影响。本文根据各个光学元件的基本特性，对其进行几何误差推导和分析，得出外差干涉仪的加工和安装精度。

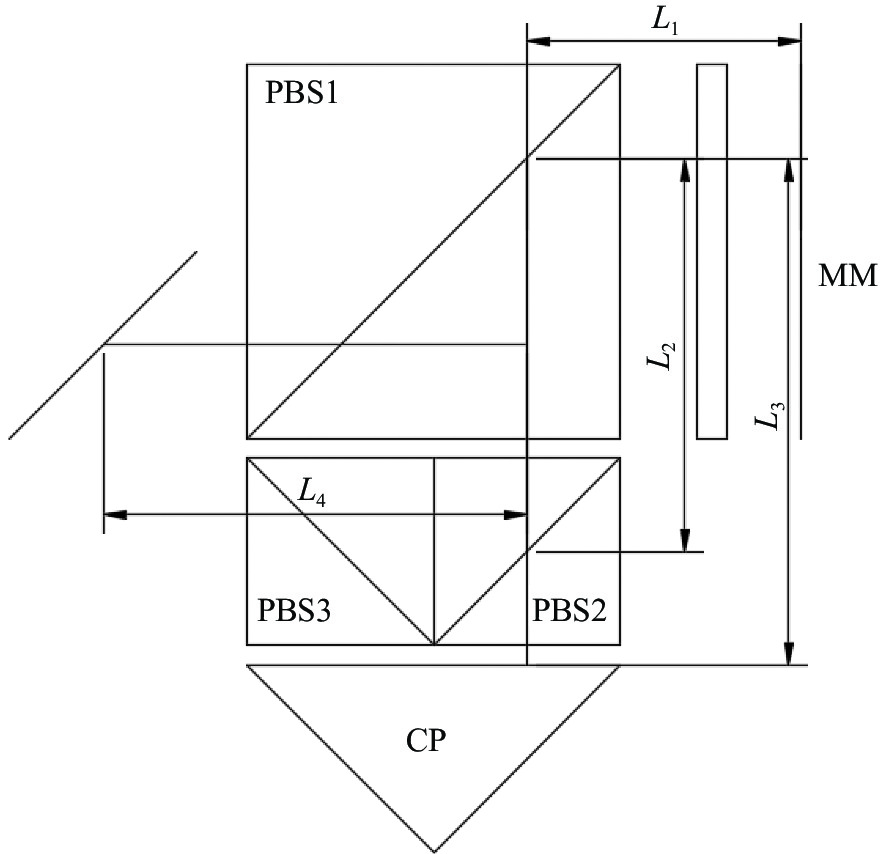

2 外差干涉仪几何误差推导及分析外差干涉仪中的各个光学元件的间距L如图4所示。
|
图 4 光学元件间距 Figure 4 Spacing of optical elements |

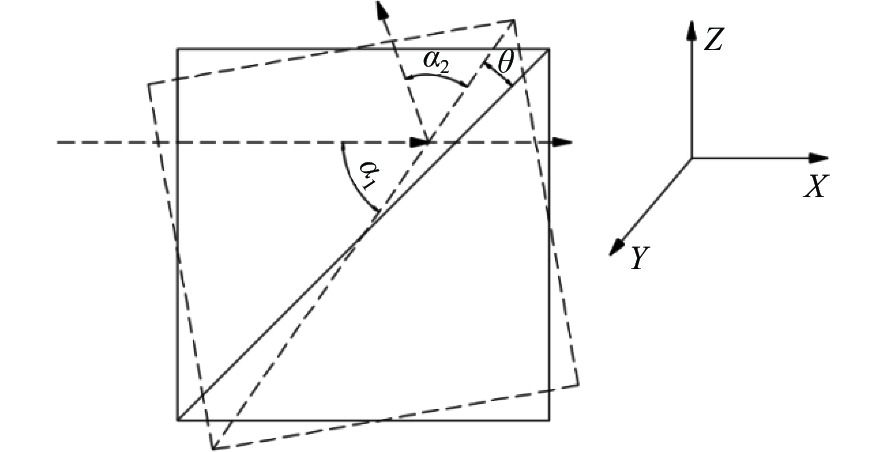

如图5所示，假设偏振分光棱镜PBS1安装时存在绕Z轴旋转的θ°的偏摆误差，此时透射光会直接穿过偏振分光镜PBS1，而反射光会发生全反射，即：α1 = α2。
|
图 5 偏振分光镜PBS1偏摆示意图 Figure 5 Schematic diagramof deflection of polarization beam splitter PBS1 |
对于参考光，其允许的最大误差为
| $ R=17.960\;5\cdot \mathrm{sin}\left(45-\theta \right)-6.35 $ | (3) |
在参考光路产生的误差分别为
| $ {R}_{1}=\frac{\sqrt{2}\cdot \left({L}_{2}+ \Delta R\right)\cdot \mathrm{sin}\;2\theta }{2\cdot \mathrm{sin}\left(135-2\theta \right)}-\Delta R $ | (4) |
| $ {R}_{2}=\frac{\left(12.7+2\cdot {R}_{1}\right)\cdot \sqrt{2}\mathrm{sin}\;2\theta }{2\cdot \mathrm{sin}\left(45-2\theta \right)} $ | (5) |
| $ {R}_{3}=\frac{{Y}_{1}\cdot \mathrm{sin}\;2\theta \cdot \mathrm{sin}\left(45-\theta \right)}{\mathrm{sin}\left(135-\theta \right)} $ | (6) |
式中：
根据式（3）至式（6），可以推出间距L2与偏振分光棱镜PBS1极限偏差角
对于测量光，其允许的最大误差为
| $ M=17.960\;5\cdot \mathrm{sin}\left(45+\theta \right)-6.35 $ | (7) |
在测量光路产生的误差分别为
| $ {M}_{1}=\frac{8.980\;3\cdot \mathrm{sin}\;\theta }{\mathrm{sin}\left(45-\theta \right)} $ | (8) |
| $ {M}_{2}=60\cdot \mathrm{tan}\;2\theta + 2{L}_{3}\cdot \mathrm{tan}\;2\theta $ | (9) |
| $ {M}_{3}=\left[26.35+17.960\;5\cdot \mathrm{sin}\left(45-\theta \right)\right]\cdot \mathrm{tan}\;2\theta $ | (10) |
根据式（7）至式（10），可以推出间距L3与偏振分光棱镜PBS1极限偏差角
|

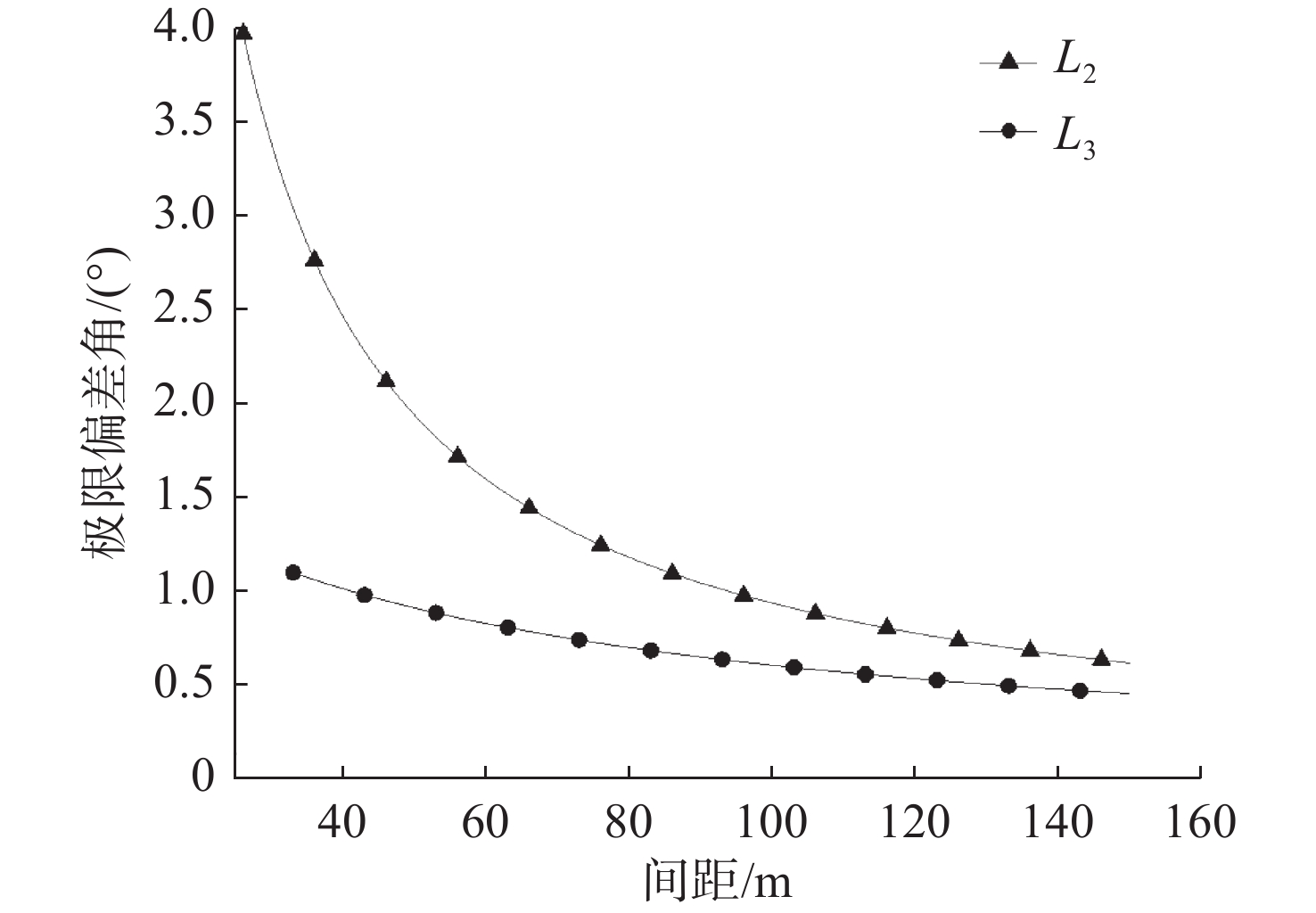

图 6 间距对极限偏差角θ的影响 Figure 6 The influence of spacing on the limit deviation angle θ |

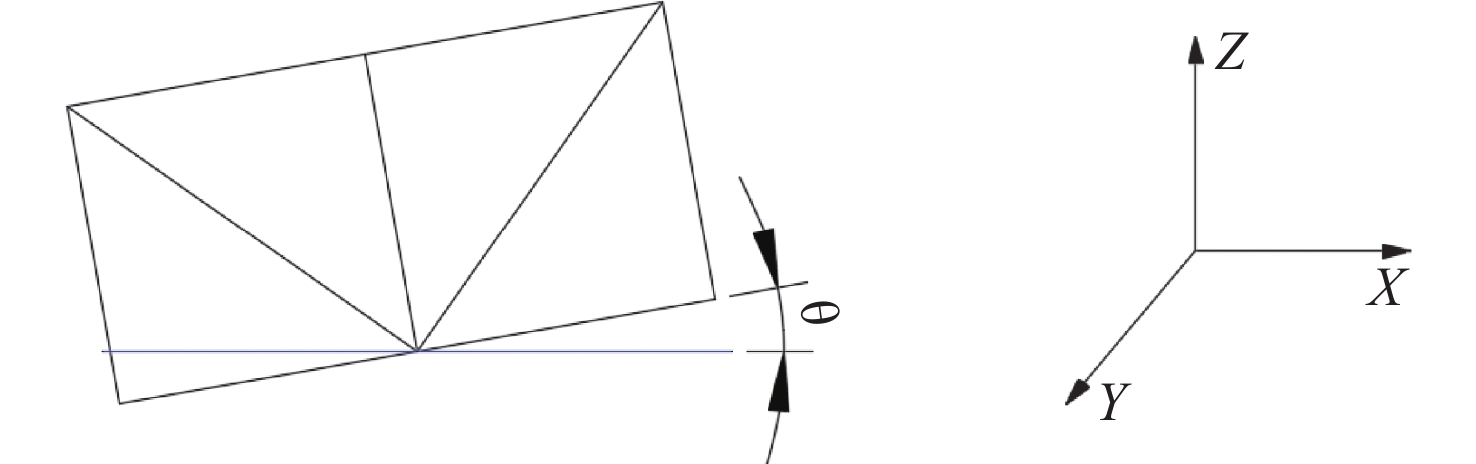

如图7所示，假设将偏振分光棱镜PBS2和PBS3看作一个整体，在安装时存在绕Z轴旋转的θ°的偏摆误差。
|
图 7 偏振分光镜PBS2和PBS3偏摆示意图 Figure 7 Schematic diagram of delfection of polarization beam splitters PBS2 and PBS3 |
参考光在偏振分光镜PBS2和PBS3中的水平位移为
| $ X=\frac{8.980\;3\cdot \mathrm{cos}\;2\mathrm{\theta }\cdot \mathrm{sin}\;135}{\mathrm{sin}\left(45-\theta \right)\mathrm{cos}\left(45-\theta \right)} $ | (11) |
将任意偏摆角θ带入公式（11）中，得到的X值均为12.7 mm，因此该阶段并不会产生误差。
参考光在偏振分光镜PBS2中光路位移的水平分量为
| $ {X}_{1}=\frac{8.980\;3\cdot \mathrm{sin}\;45}{\mathrm{sin}\left(135-\theta \right)} $ | (12) |
参考光在偏振分光镜PBS3中光路位移的水平分量为
| $ {X}_{2}=\frac{\sqrt{2}{\cdot X}_{1}\cdot \mathrm{sin}\;\theta }{\mathrm{sin}\left(45-\theta \right)} $ | (13) |
当 X1 + X2 > 17.960 5时，参考光在经过偏振分光镜PBS2时发生反射，反射光并不能射向偏振分光镜PBS3的分束膜，而是直接射出，干涉仪将丢失参考光。此时，外差干涉仪将失效，其极限偏摆角 θ=24.296 1°。

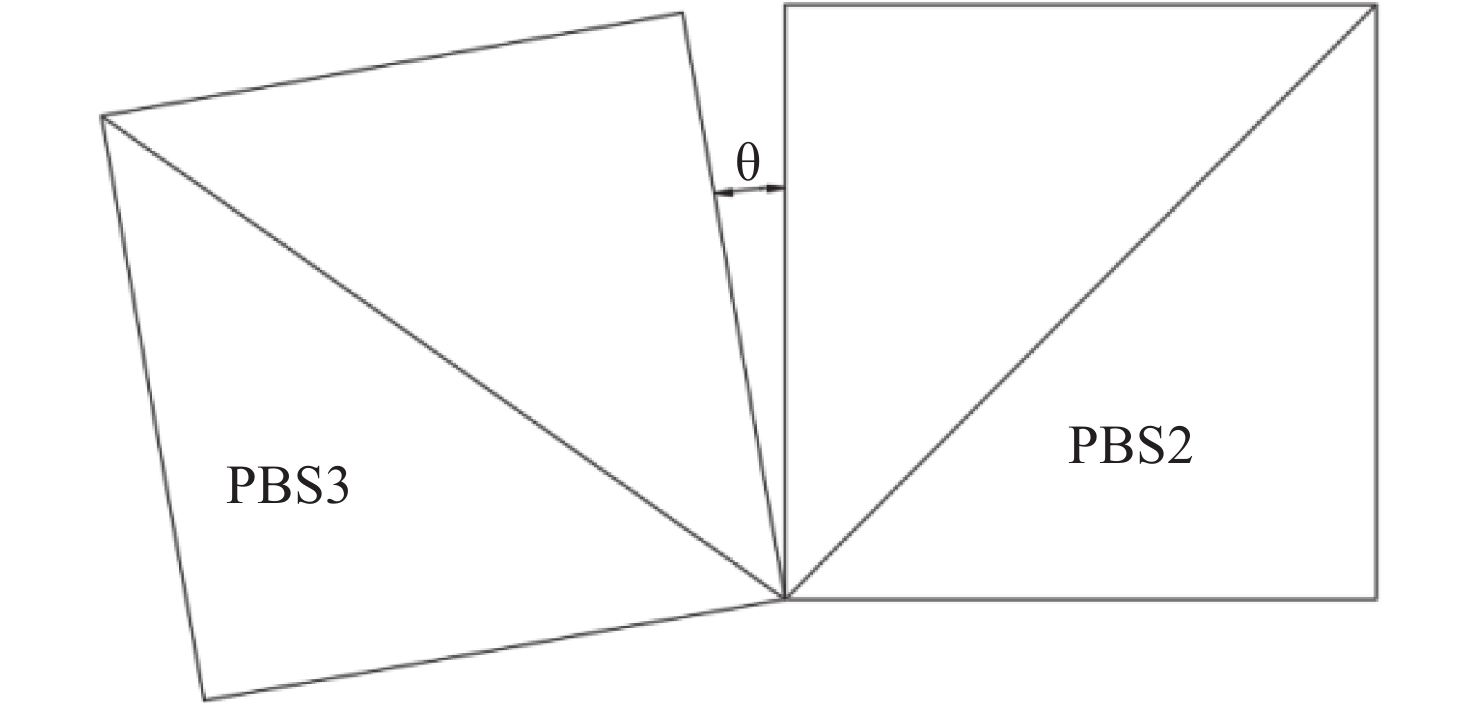

偏振分光棱镜PBS2与PBS3之间夹角如图8所示。由于PBS2与PBS3之间的夹角会导致参考光的出射光不再与入射光平行，因此信号接收器能否接收到光信号与偏振分光镜PBS1分别到参考平面反射镜之间的距离L1，到偏振分光镜PBS2之间的距离L2, 到接收反射镜之间的距离L4这3个参数相关。
|
图 8 PBS2与PBS3的夹角示意图 Figure 8 Schematic diagram of angle between PBS2 and PBS3 |
此时参考光允许的最大误差
PBS2与PBS3之间的夹角会产生一个旋转偏差
| $ {D}_{1}=\frac{8.980\;3\cdot \mathrm{sin}\;\theta }{\mathrm{sin}\left(45-\theta \right)} $ | (14) |
参考光从PBS3射向PBS1会产生一个阶段误差
| $ {D}_{2}=\frac{\left({L}_{2}-12.7-{X}_{1}\right)\cdot \mathrm{sin}\;2\theta }{\sqrt{2}\cdot \mathrm{sin}\left(135-2\theta \right)} $ | (15) |
参考光通过偏振分光镜PBS1反射到参考平面反射镜RM会产生一个阶段误差
| $ {D}_{3}=\left({L}_{1}+12.7+{D}_{1}+{D}_{2}\right)\cdot \mathrm{tan}\;2\theta $ | (16) |
参考光两次经过1/4波片后，其偏振角度变化90°，由反射光变成透射光，由参考平面反射镜射向反射镜，这一阶段也会产生一个误差
| $ {D}_{4}=\left({L}_{1}+{L}_{3}+6.35\right)\cdot \mathrm{tan}\;2\theta $ | (17) |

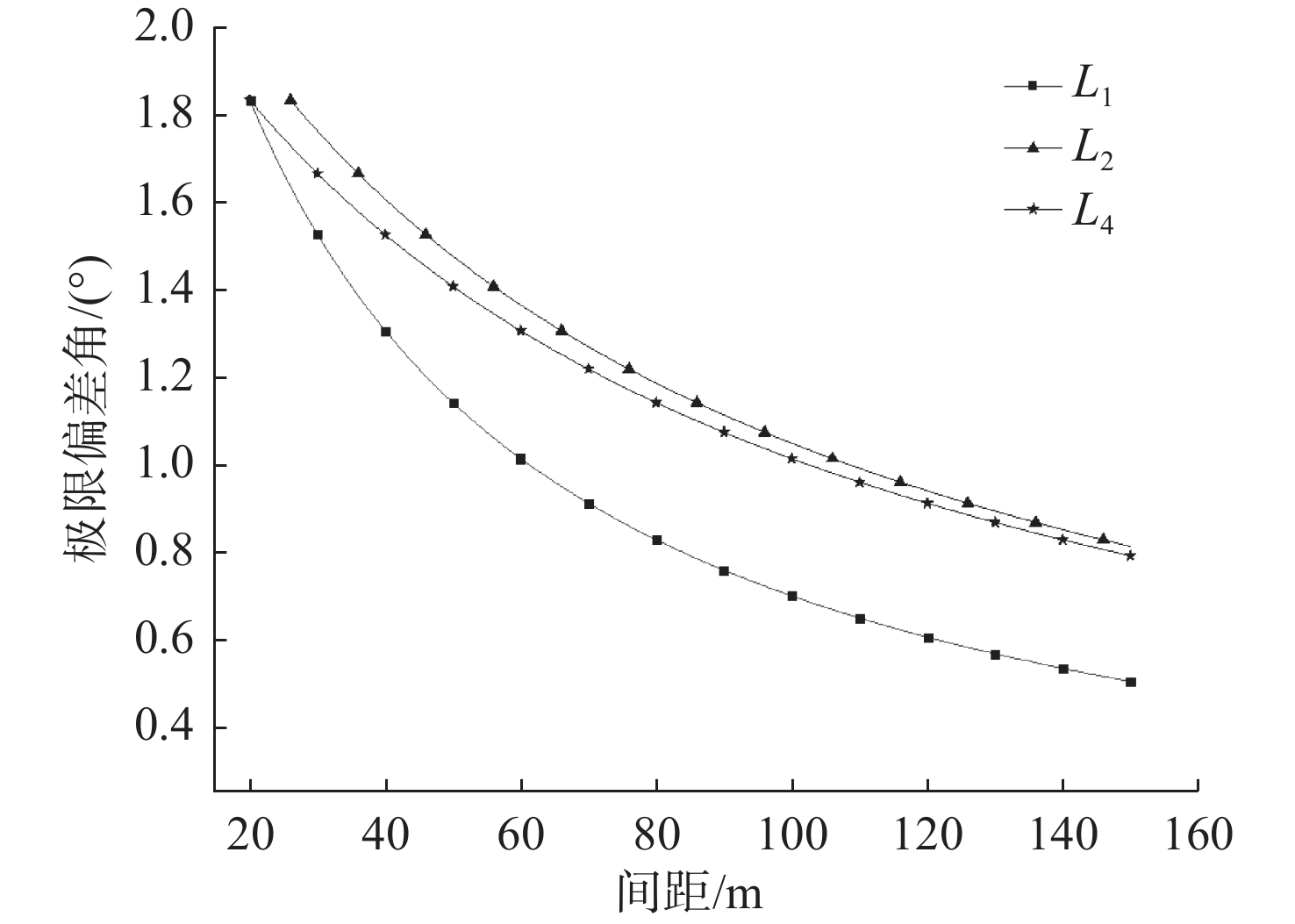

当D = D1 + D2 + D3 + D4时，任意固定L1，L2，L4中的两个参数，就能够得到极限偏差角θ分别与L1，L2，L4之间的关系，具体如图9所示。
|
图 9 间距对极限偏差角θ的影响 Figure 9 The influence of spacing on the limit deviation angle θ |
PBS2与PBS3之间的间距与误差成正比，随着这个间距的增加，出射光误差成线性增加，当这个间距达到6.35 mm时，该镜组失效。为保证镜组性能，PBS2与PBS3的间距应控制在0.5 mm之内。
2.3 角锥棱镜几何误差分析[18]角锥棱镜的仰俯角和偏摆角会对外差干涉仪的测量产生影响[19]，需要进行推导分析。

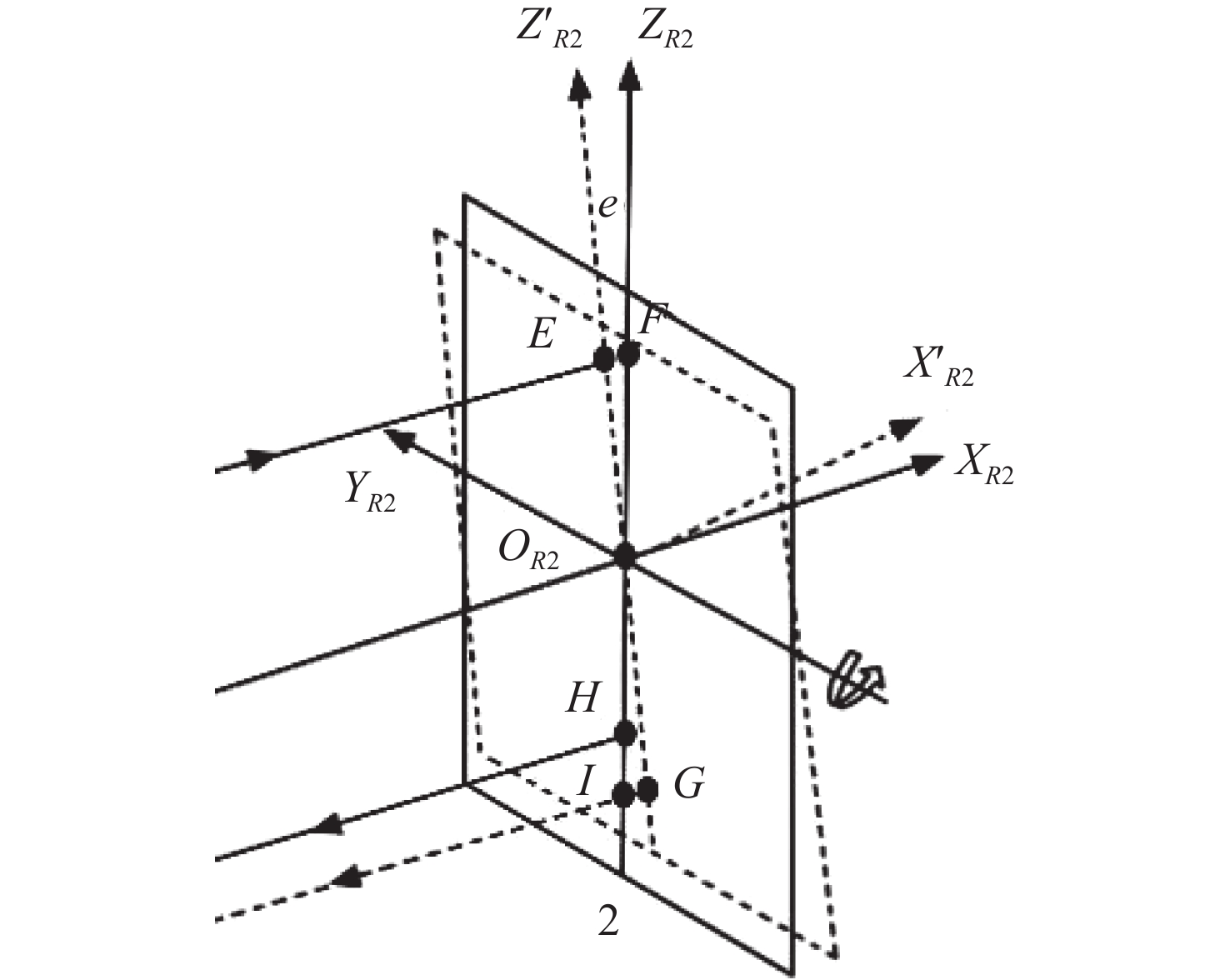

如图10所示，若角锥棱镜绕YR逆时针旋转θ°，此时存在一个仰俯误差。现假设F点为入射光在角锥棱镜底部的入射点，而H点为出射点。在仅考虑角锥棱镜在空气中的折射率为1.5，而不考虑其他误差因素的情况下，当角锥棱镜仰俯角误差控制在10 μrad以内时，由此产生的测量误差小于0.1 μm。
|
图 10 角锥棱镜仰俯示意图 Figure 10 Pitch angle of corner prism |

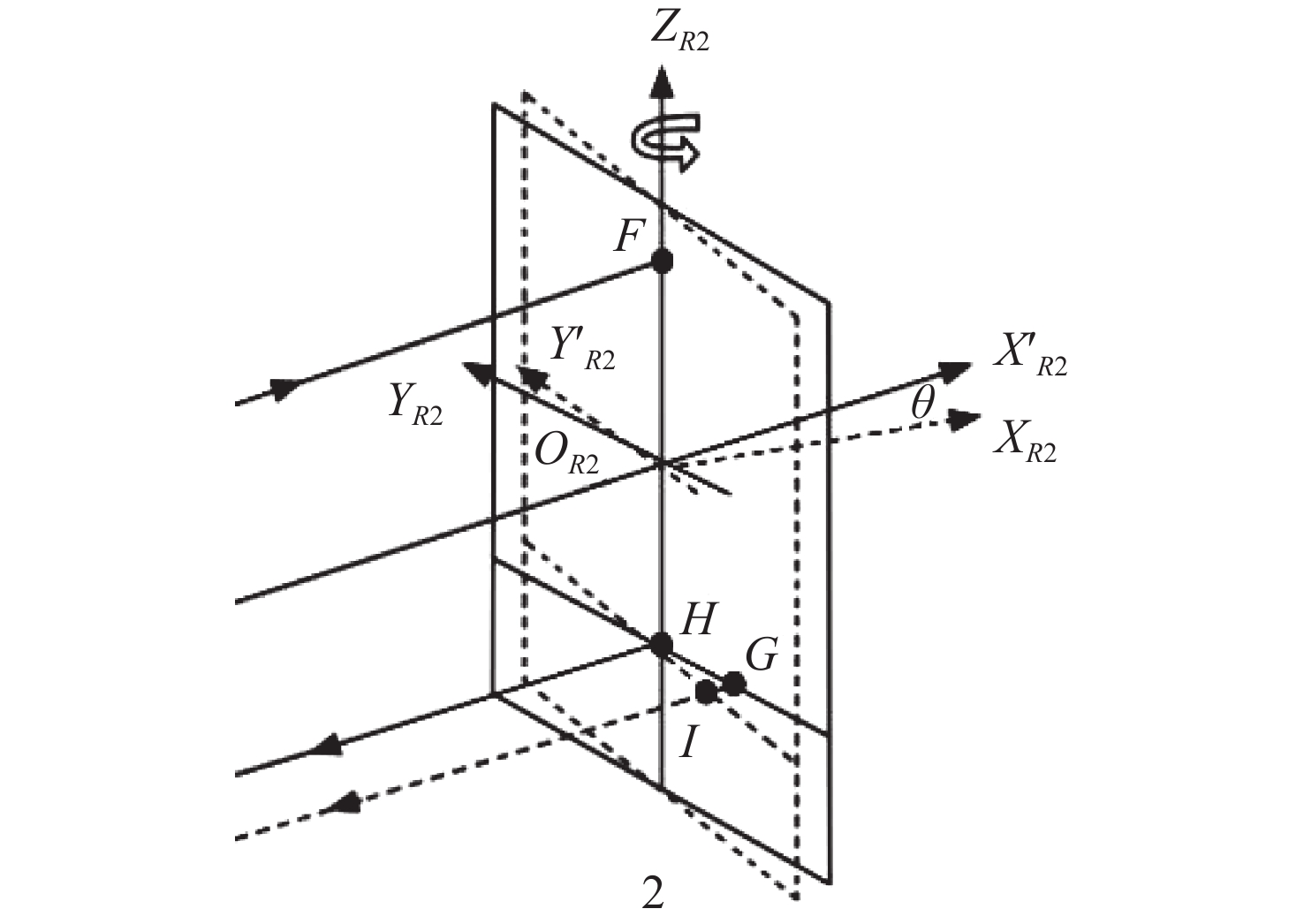

如图11所示，若角锥棱镜绕ZR逆时针旋转θ°，此时存在一个偏摆误差。现假设F点为入射光在角锥棱镜底部的入射点，而H点为出射点。在角锥棱镜偏摆角误差控制在10 urad以内的情况下，由此产生的测量最大误差为0.015 9 nm，所产生的测量误差远小于外差干涉仪本身精度，可以忽略不计。
|
图 11 角锥棱镜偏摆示意图 Figure 11 Yaw angle of corner prism |

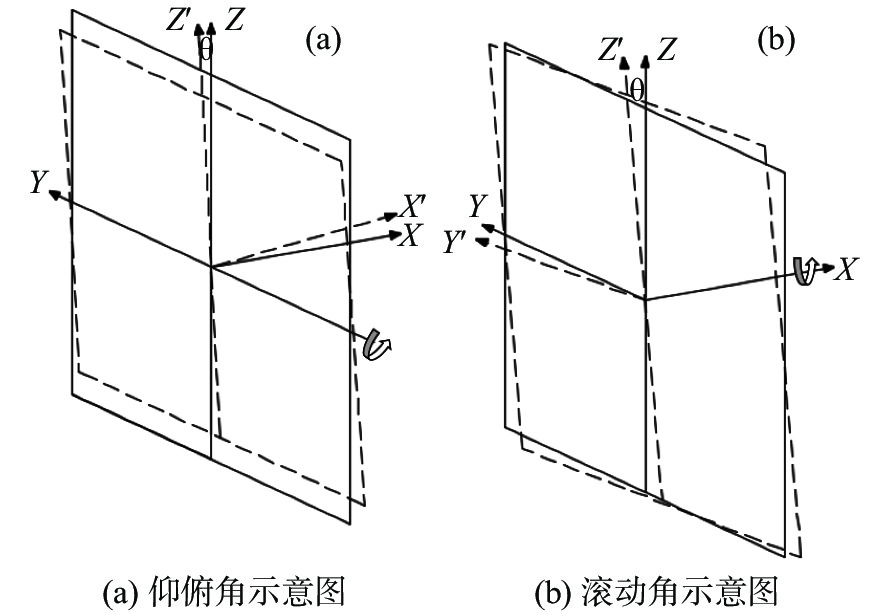

如图12所示，当偏振分光棱镜分别绕X 轴和Y轴偏转，会产生滚动角和仰俯角偏差。
|
图 12 偏振分光棱镜 Figure 12 Polarization beam splitter |
其中，当偏振分光棱镜绕X轴旋转θ°时，相当于偏摆角误差的对应关系为
| $ \gamma =\mathrm{a}\mathrm{r}\mathrm{c}\mathrm{tan}\left(\mathrm{cos}\;\mathrm{\theta }\right)-45 $ | (18) |
当偏振分光棱镜绕Y轴旋转θ°时，相当于偏摆角误差的对应关系为
| $ \gamma =45-\mathrm{a}\mathrm{r}\mathrm{c}\mathrm{tan}\left(\mathrm{cos}\;\mathrm{\theta }\right) $ | (19) |
当滚动角或者仰俯角为3°时，仅相当于0.04°的偏摆角误差，对测量结果的影响极小。
尽管仰俯误差和滚动误差对于入射光的影响很小，甚至几乎没有，但是保偏反射镜组的偏振分光棱镜中的仰俯误差和滚动误差将会改变透射光和反射光的偏振方向，造成双频激光交叉混叠[20]。因此，在外差干涉仪的应用中，偏振分光棱镜的仰俯误差和滚动误差比偏摆误差更为重要。
保偏反射镜组中的偏振分光棱镜的仰俯角和滚动角分别为θ1和θ2，此时可以得到附加的相位误差为
| $ \begin{split} {\gamma }_{\mathrm{m}\mathrm{a}\mathrm{x}}\approx & \mathrm{a}\mathrm{r}\mathrm{c}\mathrm{tan}\left(2\cdot \frac{\mathrm{sin}\;{\theta }_{1}}{\mathrm{cos}\;{\theta }_{1}}\right)+\mathrm{a}\mathrm{r}\mathrm{c}\mathrm{tan}\left(2\cdot \frac{\mathrm{sin}\;{\theta }_{2}}{\mathrm{cos}\;{\theta }_{2}}\right)\\=&2{\theta }_{1}+2{\theta }_{2} \end{split} $ | (20) |
外差干涉仪中的偏振分光棱镜的仰俯角和滚动角应控制在0.14°之内[17]。
3 结 论基于偏振分光棱镜和角锥棱镜的光学特性，分析偏振分光棱镜和角锥棱镜对于外差干涉仪的影响，并推导出其最大安装误差。根据上述分析，可以得出偏振分光棱镜PBS1对测量光的影响远大于对参考光的影响，应主要考虑其对测量光的影响。为保证外差干涉仪的性能，应将偏振分光棱镜PBS1的偏摆角控制在0.1°以内，两个偏振分光棱镜（PBS2、PBS3）之间的间距与其误差成线性关系，应将其控制在0.5 mm以内。两个偏振分光棱镜夹角对干涉仪的性能影响最大，要优先考虑，应将这个夹角控制在0.1°以内。而将两个偏振分光棱镜看作一个整体时，偏摆角误差相对宽松一些，控制在1°以内即可，为保证其性能，可以考虑使用光胶法将两个偏振分光棱镜粘合成一个整体。为了避免双频激光交叉混叠，偏振分光棱镜的仰俯角和滚动角应控制在0.14°以内，角锥棱镜的仰俯角和偏摆角误差应控制在0.2°以内。
通过上述分析结果，可以确定各个光学元件的最大安装误差，为后续工作外差干涉仪的光机结构设计提供理论依据。
