引　言

当金属纳米粒子处于光场中时，金属表面的自由电子会在电磁场的作用下发生集体振荡而被激发为局域表面等离子体激元（surface plasmon polaritons，SPP）^[1-2]。当外部电磁场振荡频率与局域表面等离子体振荡频率一致时，会发生局域表面等离子体共振（local surface plasmon resonance，LSPR），从而会在金属表面产生局域增强的电场。处于这一局域电场中的分子，其光谱会在电场作用下发生改变。金属纳米粒子由于具有这种非常特殊的光电特性而受到广泛的关注并且在各个学科中得到广泛应用^[3]。大量的实验结果表明，不同形状的金属纳米结构具有各自独特的LSPR特性^[4-5]。因此，深入研究不同形状的金属纳米结构的表面等离子体特性及对附近分子的调控是非常必要的。金属纳米颗粒对其附近分子的光学特性调控的起因是金属表面电磁场的局域分布与附近分子的电荷分布之间的相互作用^[6]。目前这一现象的研究和应用已经取得了丰硕的成果，并且已经形成了一个很有前景的领域^[7]。但是在实验结果和理论解释之间仍有差距，还有许多复合结构中的分子与局域场的相互作用的问题未深入研究^[8-9]。例如关于有机分子在复杂结构金属表面附近的能量转移效率的问题就仍然存在一些争议，这些争议直接关系到该领域的应用。

目前对于金属纳米结构与附近荧光分子间的相互作用存在两个主要的理论解释模型，即荧光共振能量转移（fluorescence resonance energy transfer，FRET）模型和表面能量转移（surface energy transfer，SET）模型。FRET作为分子系统间的作用强度与距离的关系，在化学和生物过程的研究中具有广泛的应用^[10]。对于FRET模型，能量转移效率一般是距离d的6次方关系。但是目前仍然有一些其他的能量转移效率与距离的相关性被频繁报道^[11-14]。这些观测结果被解释为SET机制。SET理论模型主要解释了有机分子与光滑金属表面之间的能量转移效率遵循4次方的关系。如文献[15]、[16]所解释，光滑金属表面能量转移附近的动量守恒位于固体表面，导致d⁴依赖。上面提到的是分子靠近一个平坦的金属界面，且在距离远小于分子和粒子半径的条件下的规律^[14,17]。

随着纳米合成制备技术的飞速发展，金属/电介质复合材料的光学特性得到了越来越多的研究^[18-20]。对于金属壳的LSPR特性，等离子体杂化模型很好地解释了纳米壳的可调谐共振特性^[21-22]。在该模型中，纳米壳的等离子体响应来自于球与空腔等离子体激元之间的相互耦合作用，其强度取决于纳米壳的厚度^[23]。此外，金属纳米壳内等离子体激元的空间分布也得到了研究^[24]，这是杂化模型中SET现象研究的开端。对于特殊的金属壳LSPR结构，金/银双金属纳米结构由于具有类似Fano共振的光学性质，在光数据存储、催化、治疗、选择性光学材料等方面具有巨大的应用潜力^[25-28]。事实上，双金属纳米结构的相关理论^[29]和实验研究工作近年来已广泛开展，Ag/Au和Au/Ag等复合纳米粒子可以通过多种方法制备，如种子生长法等^[30]，其光学性质也被广泛研究^[31]。但是，值得注意的是，在双金属包覆的纳米颗粒中等离子体激元SET的过程尚未被讨论。位于纳米复合材料结构中的荧光分子的能量转移效率的情况目前也研究的较少。

本文用数值仿真方法研究了Au/SiO₂/Ag核壳纳米结构（ASA）中荧光分子的SET和金属操控自发辐射过程，得出了荧光分子与金属表面之间的辐射衰减率和非辐射(能量由分子向金属转移)衰减率对距离的依赖关系。计算结果表明，ASA结构中荧光分子SET所具有d¹⁰的关系是由于金核和银壳之间的LSPR杂化耦合造成的，比单纯LSPR中SET效应有着更加剧烈的变化趋势。另外，仿真结果证实了ASA结构中荧光分子的自发辐射受到金核与银壳的综合作用，整体自发辐射规律呈现出随距离d先变大后变小的规律。

1 计算模型和方法

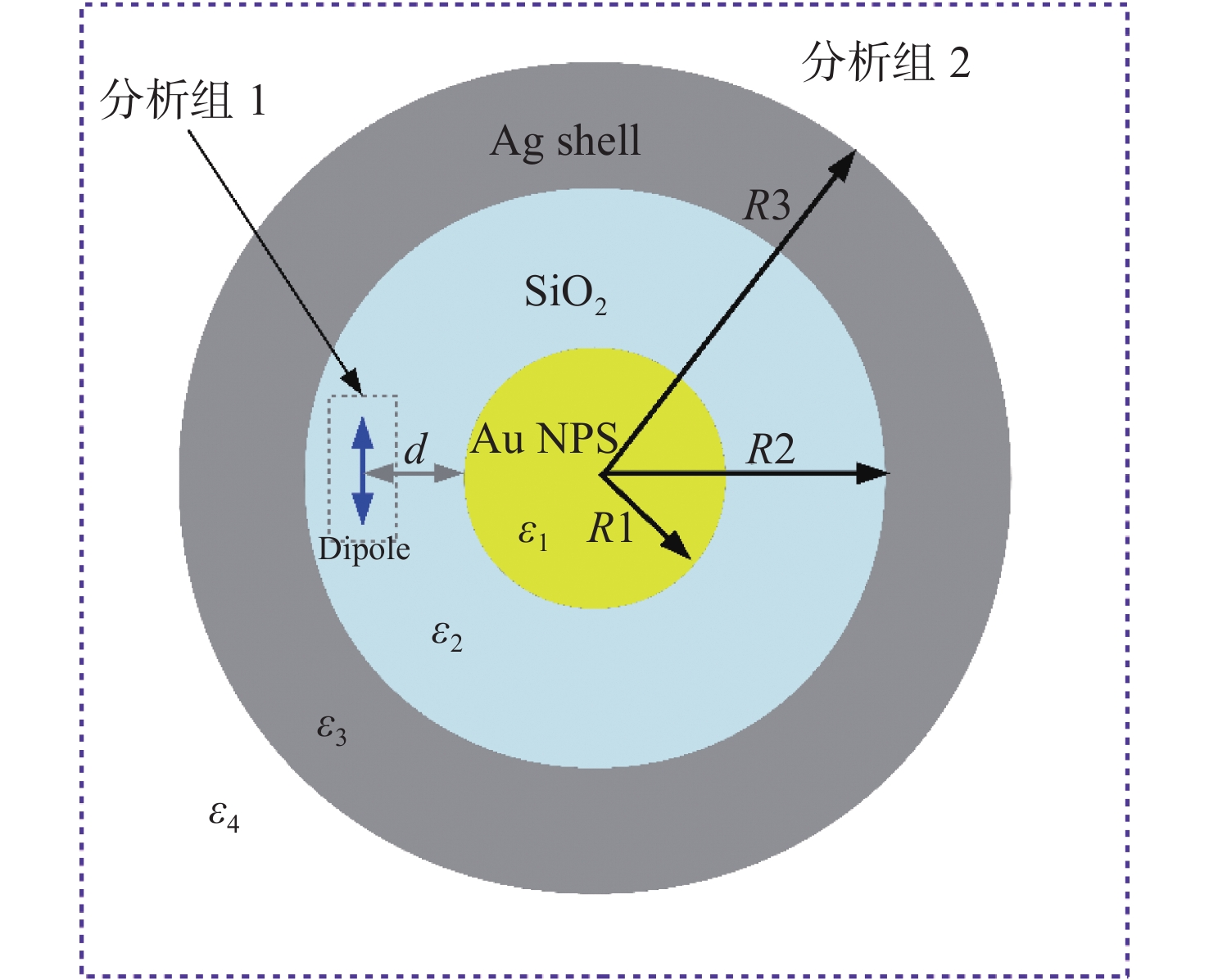

图1为用于研究位于ASA结构中SET效应和金属操控自发辐射过程的仿真模型。纳米复合结构由三层材料组成。最内层为金核，半径R1为15 nm，介电函数为ε₁。金核外边由一层厚度为R2−R1=50 nm的SiO₂包裹，介电函数为ε₂。SiO₂外层包裹着厚度为R3−R2=25 nm的银壳，介电函数为ε₃。背景环境的介电函数为ε₄。因此，纳米颗粒的整体尺寸为90 nm。荧光分子位于SiO₂层距离金核位置d处，荧光分子与相应金核表面的切面的夹角为θ。采用三维时域有限差分（three dimensional finite difference time domain，3D-FDTD）方法进行数值仿真模拟，计算过程采用准静态近似^[32]。

荧光分子用偶极子源表示，偶极子源在设定的频率上具有固定的振幅。偶极子位于SiO₂中间层的背景中。荧光分子与金属纳米粒子表面之间的距离为d(见图1)。荧光分子与相应金核表面的切面的夹角为θ。用两个三维分析组计算辐射和非辐射衰减率。每组包含6个能量分析监视器，组成1个方框。其中，分析组1计算得到偶极子光源在受到周围金属介质的作用时总的能量辐射情况，其中也包括由金属影响而发生的辐射和非辐射跃迁几率。分析组2包围整个结构模型，计算最终的辐射跃迁几率。非辐射跃迁几率就是由分析组1计算的能量减掉分析组2计算的能量。

2 结果与分析 2.1 ASA结构的等离子体杂化耦合效应的理论分析

根据等离子体杂化模型，ASA可以被解释为银核壳纳米结构和金核之间的LSPR杂化耦合。核壳纳米结构可以看作是能量模式为|ω_c﹥的金纳米球与能量模式为|ω_s﹥的空腔之间的等离子体响应的相互作用。在核壳纳米结构中获得了两种新的等离子体模式：高能模式|ω₊﹥和低能模式|ω₋﹥简称高模和低模。高模|ω₊﹥是等离子体共振模式|ω_s﹥和|ω_c﹥之间的反对称耦合，低模|ω₋﹥是等离子体模|ω_s﹥和 $ | $ ω_c﹥之间的对称耦合。其中银壳空腔中高模 $ | $ ω₊﹥和低模 $ | $ ω₋﹥的频率可以表示为^[2,21-22]

$ {\omega }_{l\pm }^{}=\frac{{\omega }_{p}^{2}}{2}[1+\frac{1}{2l+1}\sqrt{1+4l(l+1){\left(\frac{R1}{R2}\right)}^{2l+1}}] $

(1)

式中：ω_p 是等离子体频率；l是等离子体模式（例如，l=1代表偶极等离子体模式，l =2代表四极等离子体模式等等）；R1和R2分别是空腔的内外半径。

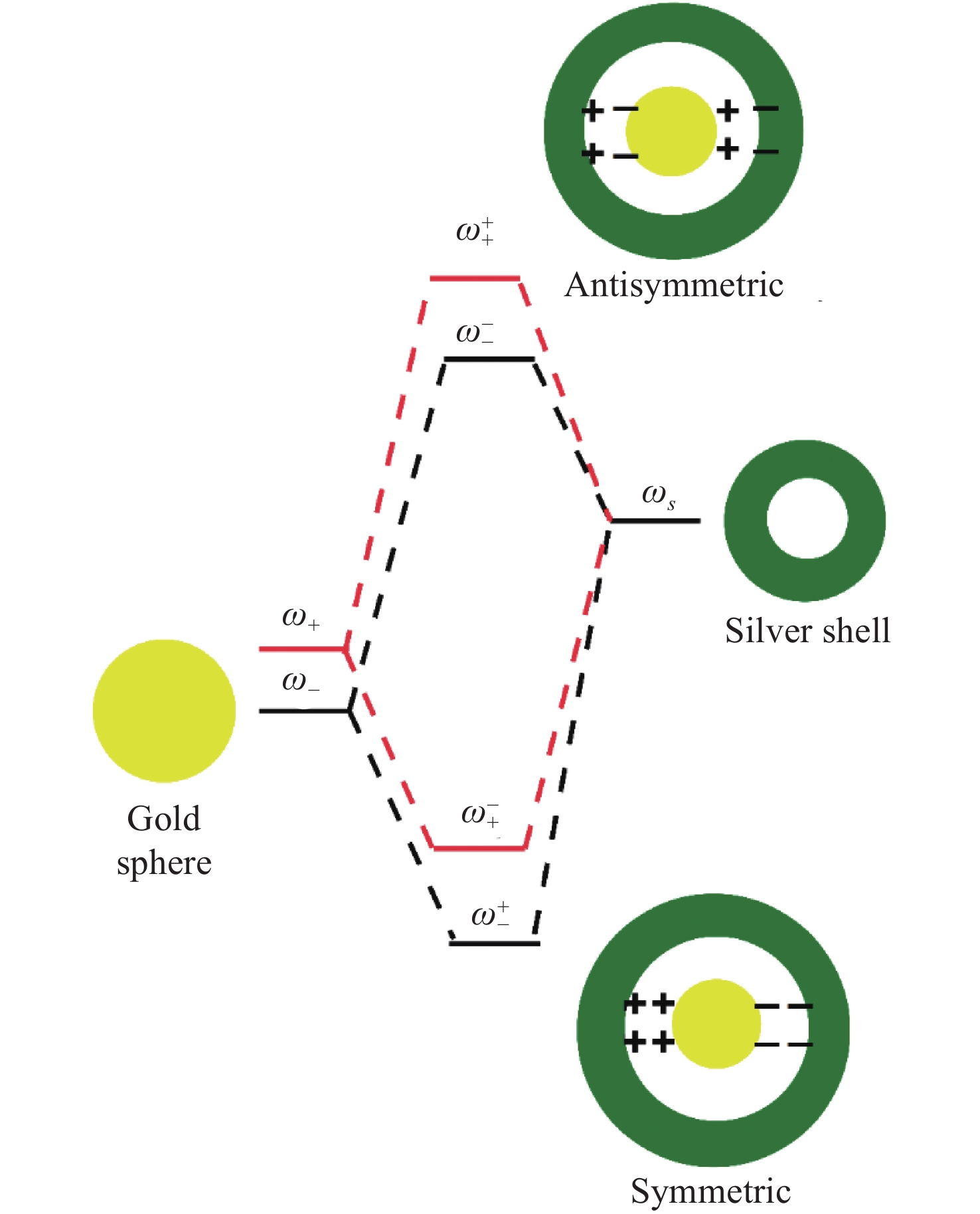

金核与银壳的LSPR杂化情况如图2所示，银纳米壳层模式与金核等离子体模式之间会发生相互作用，这种相互作用导致等离子体共振分裂为两个新的共振：能量较低的对称或“成键”等离子体和能量较高的反对称或“反键”等离子体。将这种相互作用看作是金纳米球与银纳米壳之间的等离子体共振耦合( $ | $ ω_s﹥和 $ | $ ω₊﹥，或者 $ | $ ω_s﹥和 $ | $ ω₋﹥)，从而得到了4种新的等离子体共振模式^[2,22]，分别为 $ |{\omega }_{+}^{+}\mathrm{﹥} $ 、 $ |{\omega }_{-}^{+}\mathrm{﹥} $ 、 $ |{\omega }_{+}^{-}\mathrm{﹥} $ 和 $ |{\omega }_{-}^{-}\mathrm{﹥} $ 。图2给出了Au/SiO₂/Ag纳米结构的4种等离子体杂化模式的感生电荷分布。第1个等离子体模 $ |{\omega }_{+}^{+}\mathrm{﹥} $ 是|ω_s﹥和|ω₊﹥之间的反对称耦合。在此模式下，金核表面的感应电荷分布与纳米壳的等离子体呈反向排列，减弱了偶极矩强度，因此吸收峰较弱，很难在实验中观测到。第2个等离子体模 $ |{\omega }_{+}^{-}\mathrm{﹥} $ 是 $ | $ ω_s﹥和 $ | $ ω₊﹥之间的对称耦合。在此模式下，金核表面的感应电荷分布与纳米壳的等离子体相同，从而增强了其模式。第3个等离子体模 $ |{\omega }_{-}^{+}\mathrm{﹥} $ 是 $ | $ ω_s﹥和 $ | $ ω₋﹥之间的对称耦合。在此模式下，固体纳米球上的电荷分布与纳米壳上的等离子体相同， $ |{\omega }_{-}^{+}\mathrm{﹥} $ 模式由于其内部相邻界面处的静电斥力增加而具有较高的能量。第4个等离子体模 $ |{\omega }_{-}^{-}\mathrm{﹥} $ 是 $ | $ ω_s﹥和 $ | $ ω₋﹥之间的反对称耦合。在此模式下，金核上的电荷分布与纳米壳层的等离子体排列相反。最后两个等离子体模 $ |{\omega }_{-}^{+}\mathrm{﹥} $ 和 $ |{\omega }_{-}^{-}\mathrm{﹥} $ 是由具有较大偶极矩的纳米壳等离子体引起的。

2.2 ASA结构中荧光分子SET效应

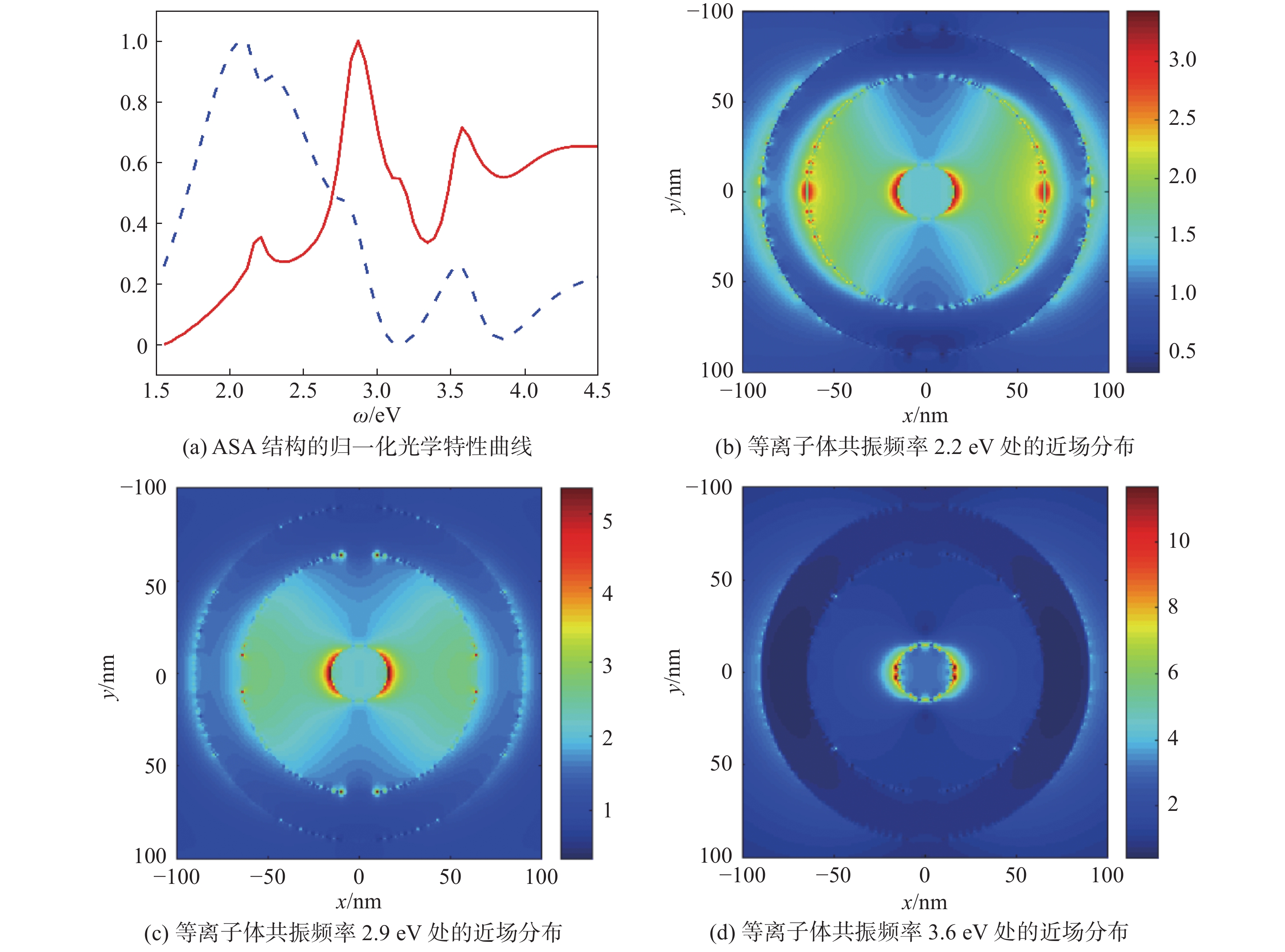

接下来考虑ASA结构中荧光分子在LSPR杂化场中的SET效应。ASA结构的光学性质如图3所示，分别为ASA的归一化光学特性曲线和近场分布。图3（a）中蓝色虚线为散射光谱，红色实线为消光谱。周围介质的折射率为1.33，表示在水溶液环境中，这一核壳结构可作为纳米探针使用。外层银壳可实现对目标检测物的吸附，从而引起银壳介电函数的变化，继而影响ASA中SET效应，实现检测的目的。图3（b）、（c）、（d）分别ASA的等离子体共振能量在2.2 eV、2.9 eV、3.6 eV时获得的电场分布。

图3（b）为等离子体共振能量在2.2 eV时局部电场强度分布。这种模式可以认为是 $ |{\omega }_{-}^{-}\mathrm{﹥} $ 模式，它是|ω_s﹥和|ω₋﹥之间的反对称耦合。图3（c）中，等离子体共振能量在2.9 eV时应该为 $ |{\omega }_{-}^{+}\mathrm{﹥} $ 模式，即金核等离子体模式|ω_s﹥与银壳等离子体模式|ω₋﹥之间的对称耦合。银壳的外表面感应电荷分布与内表面的 $ |{\omega }_{-}^{+}\mathrm{﹥} $ 模式一致，外表面与内表面相互排斥。图3（d）显示等离子体共振能量在3.6 eV为 $ |{\omega }_{+}^{-}\mathrm{﹥} $ 模式，这与纳米金核等离子体模式|ω_s﹥与银壳等离子体模式|ω₊﹥的对称耦合有关。在这种模式下，纳米壳内表面和外表面的感应电荷是正的。

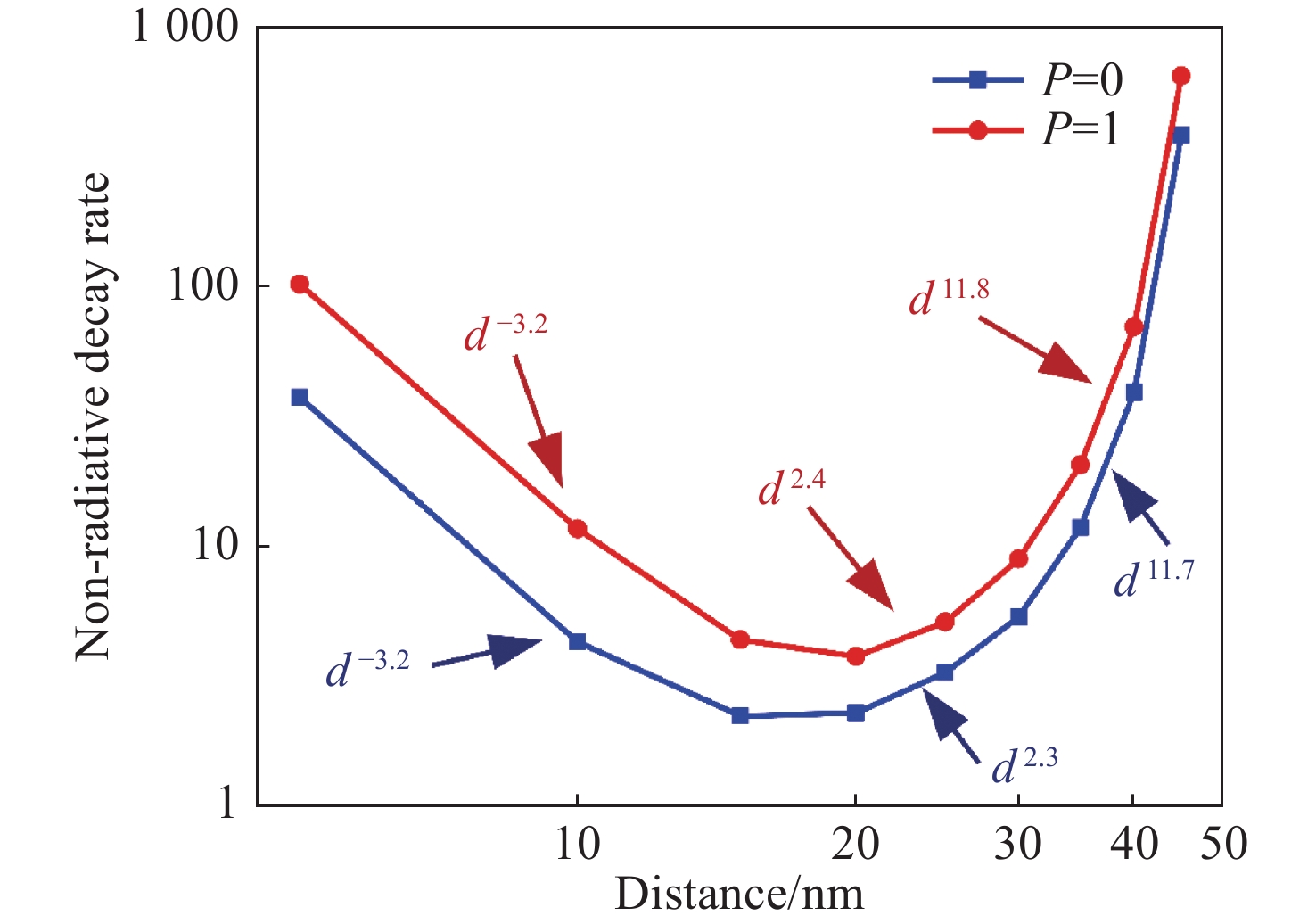

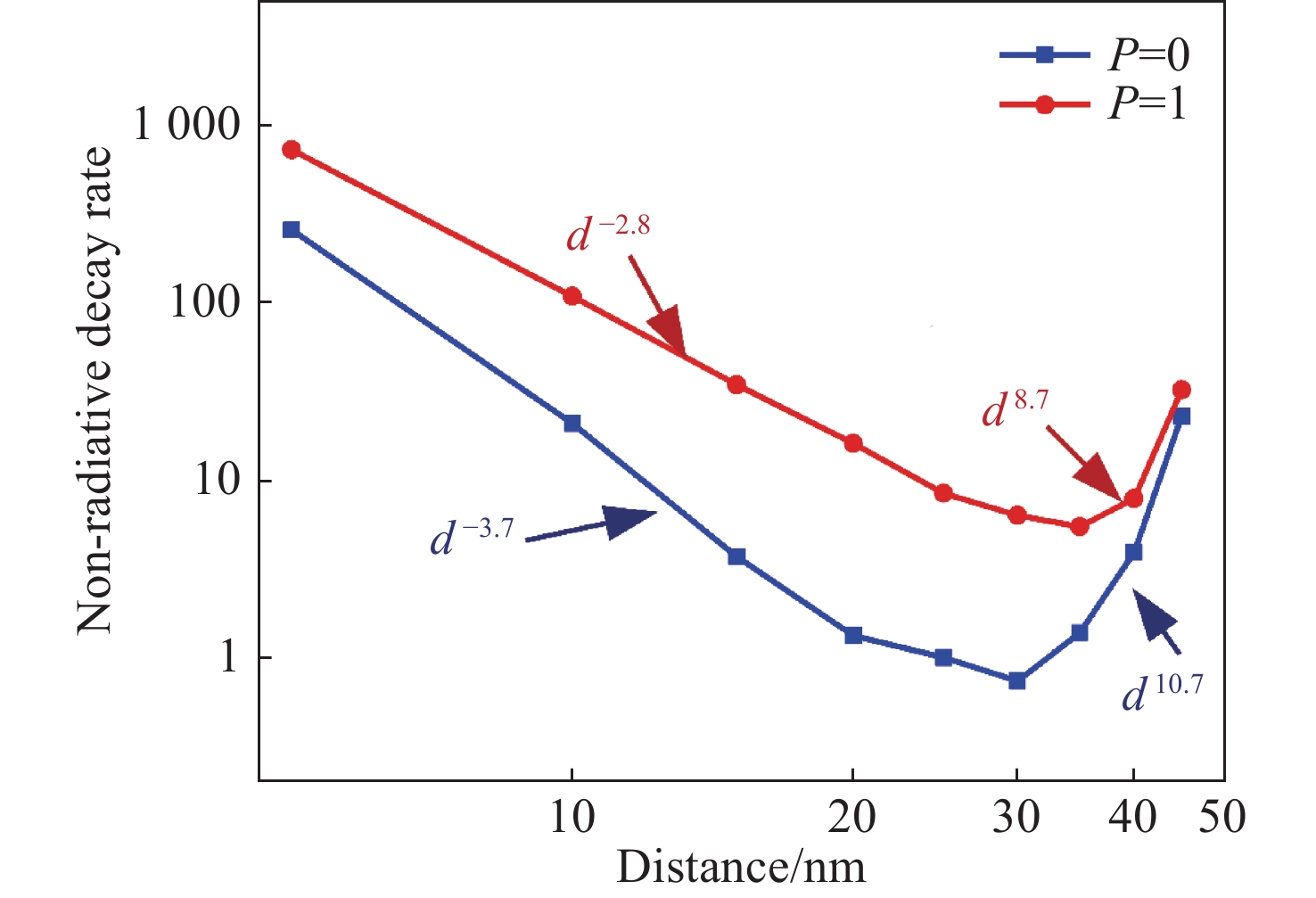

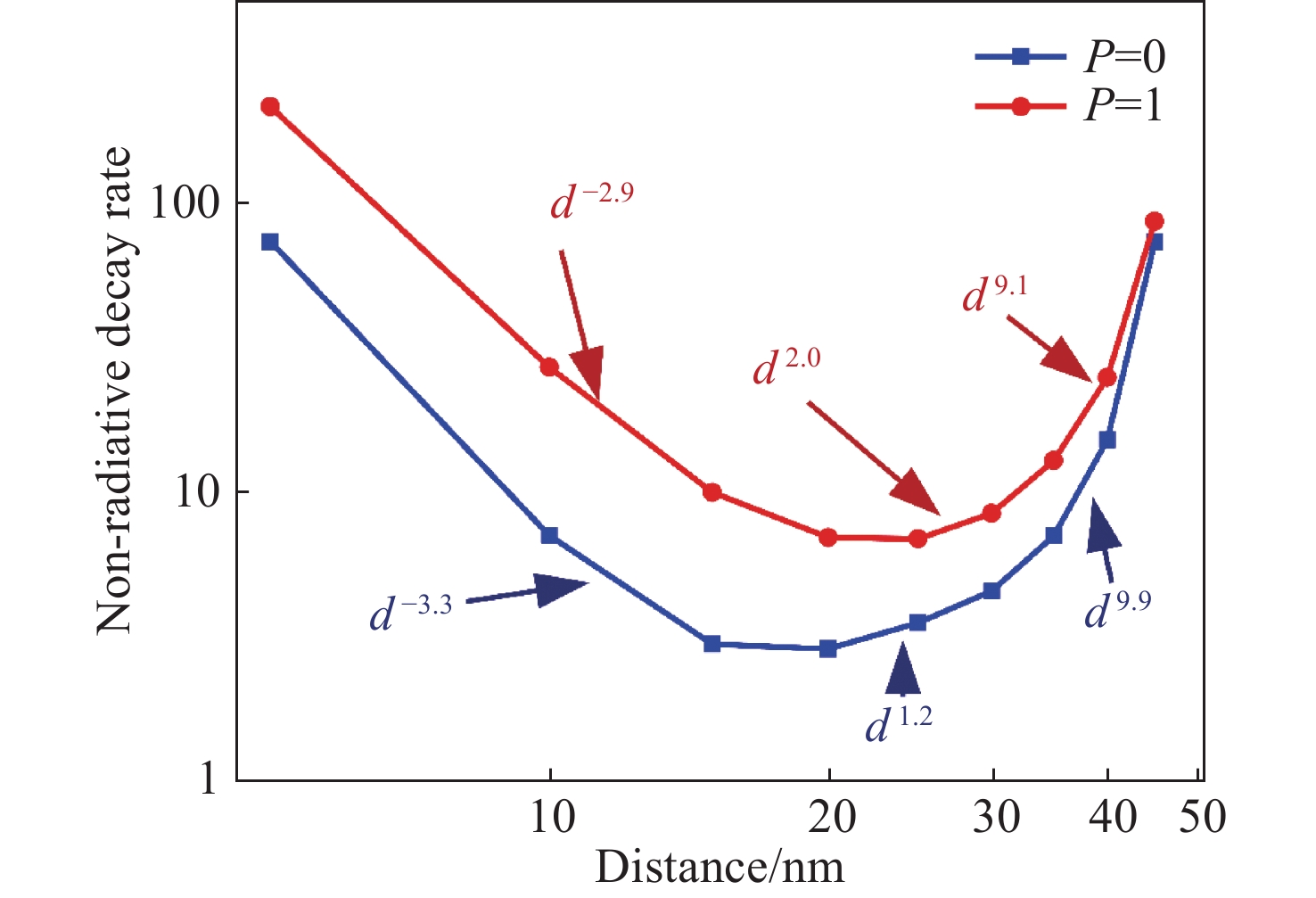

图（4）～（6）分别为LSPR共振能量2.2 eV、2.9 eV、3.6 eV时非辐射衰减率随距离d的变化。两条曲线分别对应于荧光分子偶极矩平行(P=0，蓝色方块)和垂直(P=1，红色圆圈)金核表面。由图可知，非辐射衰减率与距离d的关系呈现出LSPR共振相关的特性。明显的现象就是不同的LSPR共振位置，非辐射衰减率最小值时对应距离d不同，这主要是由于LSPR杂化场的分布造成的。不同的LSPR共振位置对应不同的LSPR杂化模式，具有不同的局域电场分布。从计算结果来看，非辐射衰减率在一定区间中均出现d¹⁰的规律。接下来我们尝试使用SET理论进行解释。

3种模式的SET效率随d的变化呈现出相似的过程，SET效率均存在一个最低值。不同的只是每个谐振模态的最小位置发生了变化。如图4所示，对于2.2 eV，当d＜30 nm时，SET的变化趋势大体随d³的变化而变化，SET效率达到最小；当d为30 nm时，SET效率受等离子体杂化模式和d¹⁰现象的影响。我们认为这种变化与ASA局部电场强度分布有关。根据图3中各模态的电场分布，可以得出2.2 eV的SET效率应大于其他模型。图（4）～（6）验证了这个猜想，当P=1时，SET的最大效率分别为736、217、104和89。在P=0的情况下，得到了同样的趋势规律。从而可以看出，金核和银壳之间的LSPR杂化耦合，造成了SET效率随d的变化呈现出有趣的趋势，与振动跃迁频率略有不同，得出了不同等离子体杂化模式下SET效率不同的结论。

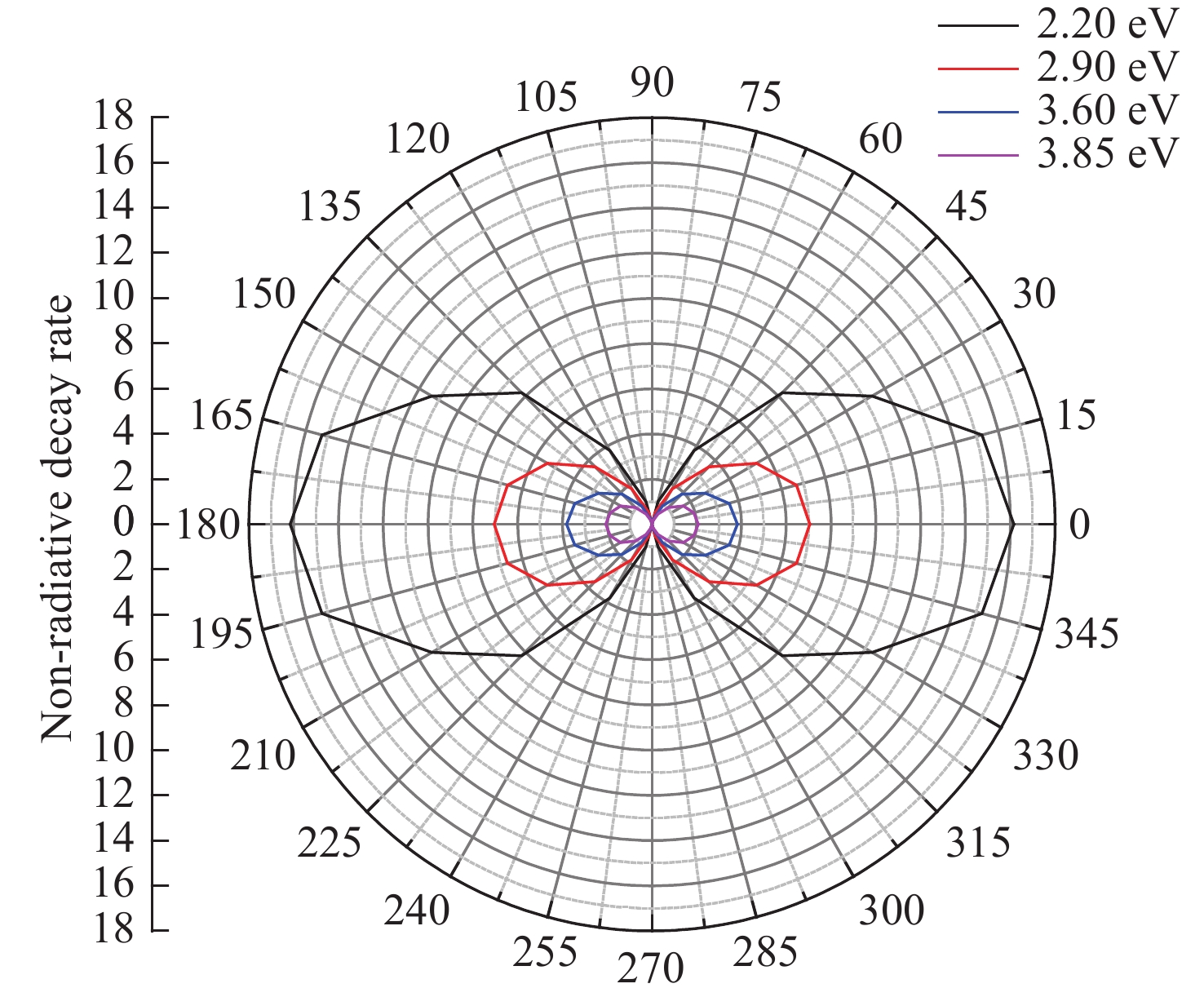

此外，对于金属操控自发辐射过程，增强荧光和淬灭荧光都是可以实现的。研究发现分子偶极子与金属颗粒诱导偶极子之间的相互作用是增强或淬灭的重要原因^[33]。因此，研究了分子偶极矩的方向变化对非辐射衰减率的影响规律。非辐射衰减率，也就是SET效率随分子偶极矩的方向变化，呈现有规律的变化，分子从平行位置变化至垂直位置时，SET效率逐渐变大（见图7）。我们还分别对比了处于等离子体共振能量处（见图7中2.2 eV，2.9 eV，3.6 eV）及非等离子体共振能量处（见图7中3.85 eV）非辐射衰减率随分子取向的变化规律。结果表明，非辐射跃迁几率在非LSPR共振频率处的强度大小远低于LSPR处，这说明金属表面对荧光分子的SET效应的存在。这一结果为新型可调谐偏振光学器件的设计提供了一种可行的方案。

2.3 ASA结构中金属操控自发辐射效应

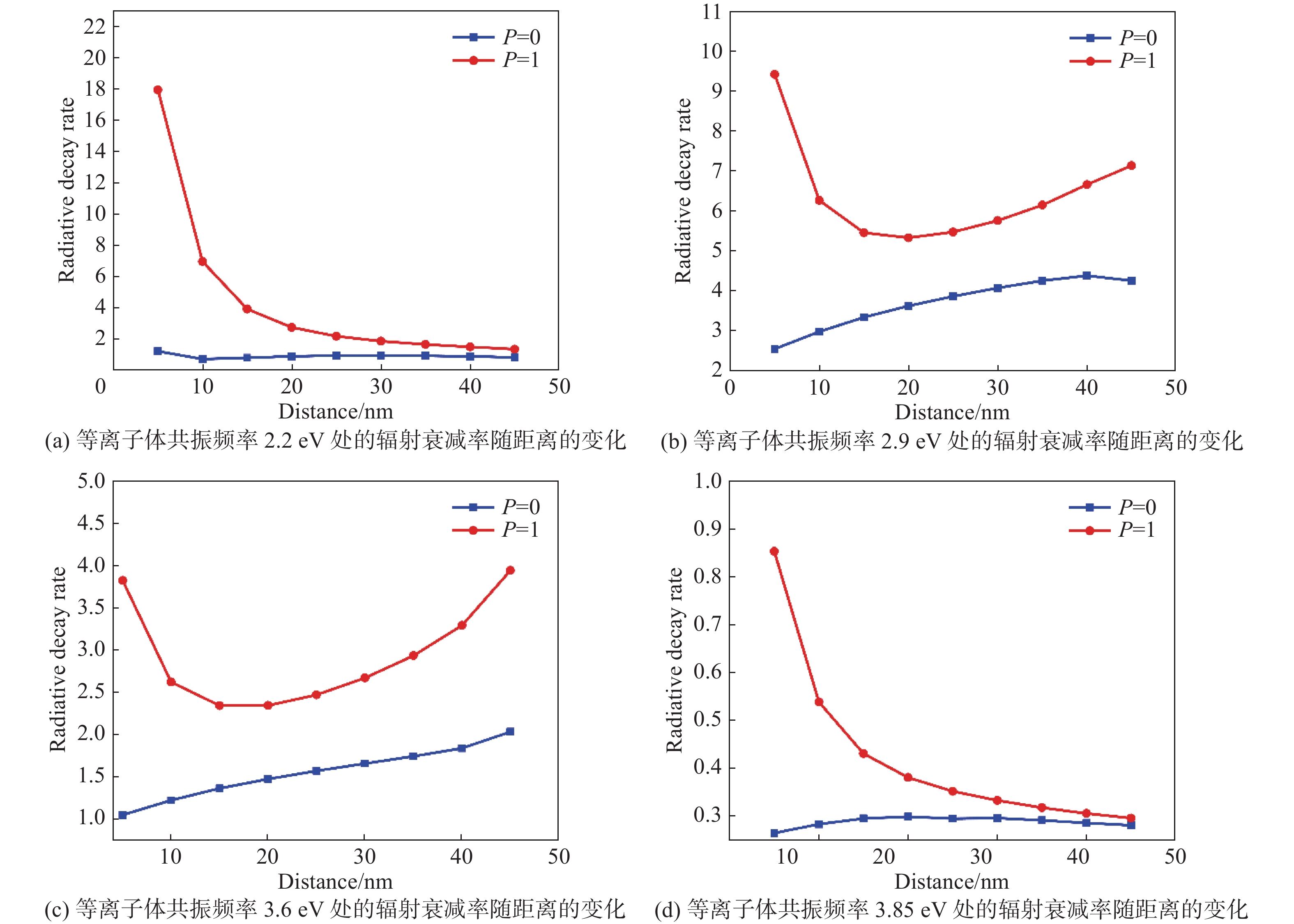

接下来我们重点研究ASA结构中荧光分子的荧光调控规律。首先需要考察荧光分子距离金核位置d处的辐射衰减率变化规律，辐射衰减率的变化反应了荧光分子在金属颗粒的作用下的荧光发射强度的变化。如图8所示，对于辐射衰减率，荧光分子振动偶极矩平行于金纳米核与垂直有着大致相反的规律，平行时，辐射衰减率随着距离的变大而逐渐变大，大约25 nm后趋于平衡；垂直时，辐射衰减率随距离增大而逐渐减小，同样在25 nm左右后平衡。需要注意的是，辐射衰减率还和LSPR共振位置有关。图8（b）、（c）分别为LSPR共振频率2.9 eV和3.6 eV处的辐射衰减率随距离d的变化规律。等离子体共振能量在2.9eV为 $ |{\omega }_{-}^{+}\mathrm{﹥} $ 模式，即金核等离子体模式|ω_s﹥与银壳等离子体模式|ω₋﹥之间的对称耦合。等离子体共振能量在3.6 eV为 $ |{\omega }_{+}^{-}\mathrm{﹥} $ 模式，这与金核等离子体模式|ω_s﹥与银壳等离子体模式|ω₊﹥的对称耦合有关。说明了金核与银壳LSPR模型的对称耦合与非对称耦合之间的区别。

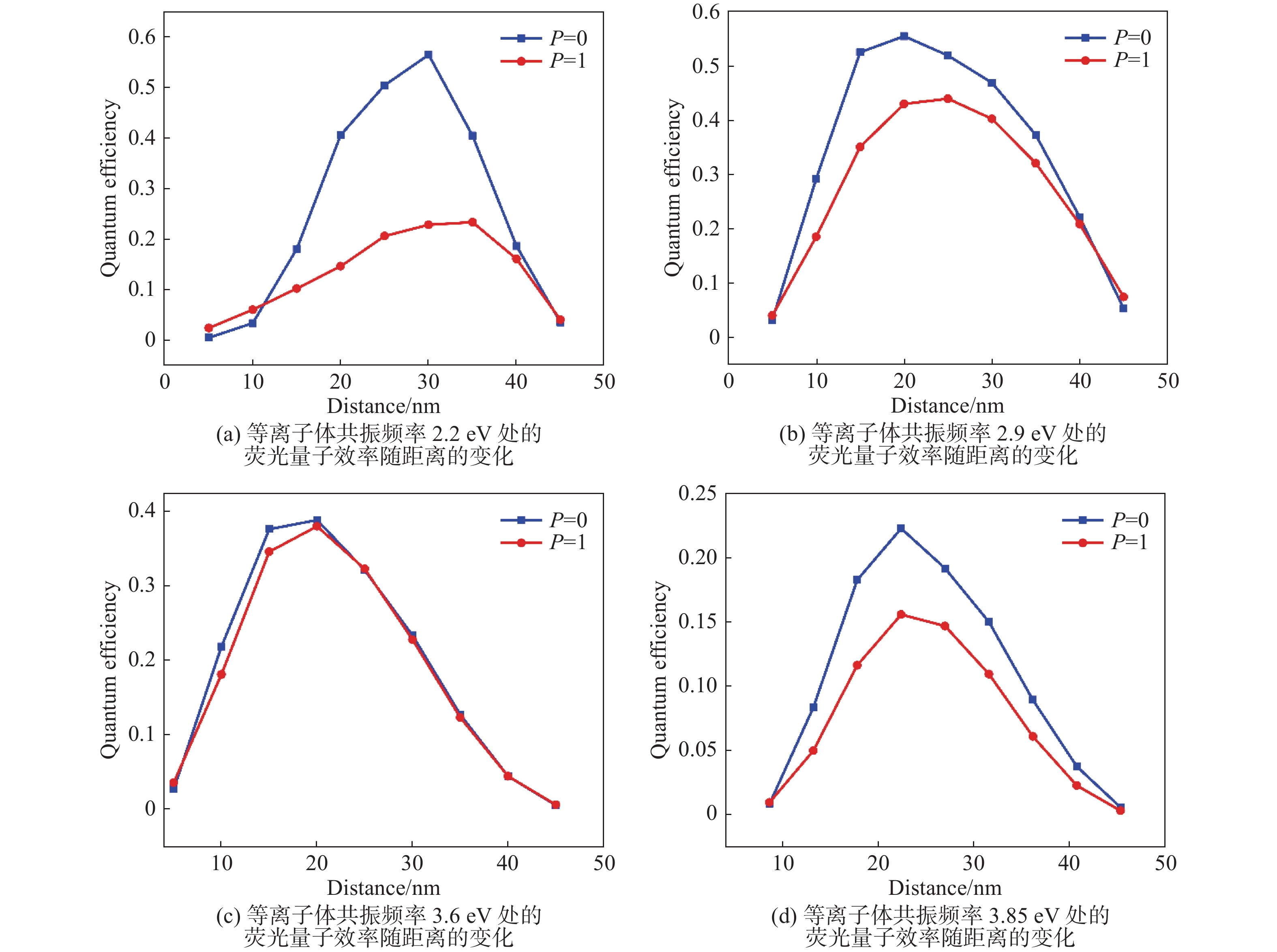

最后，对ASA结构中荧光分子的量子效率变化规律进行考察，如图9所示。可以得出结论，所得荧光分子的量子效率随距离d发生有规律的变化。不同于单颗粒金纳米结构，当双金属作用时，随着有机分子距离金核的变化，量子效率发生有规律的变化，在一个特定的距离时，量子效率最大，这个距离位置与LSPR共振位置有关系（见图9）。偶极光源受双金属作用的效果关于非辐射衰减率的模拟结果表明，发生SET效应时（距离小于10 nm），非辐射衰减率得到极大增强，这就是引起荧光量子产率变化的原因。分析此种情况下的能级结构，由于金核的SET效应，荧光分子表现出荧光供体的特性，这样处在激发态能级的电子数目减少，同时缩短了激发态停留时间，这样的结果引起了荧光淬灭，量子产率减小；随着距离变大，直到淬灭效果逐渐减弱，甚至消失，此时非辐射衰减率降到了一个最低值。距离大于20 nm后，虽然距离金核较远，与金核发生SET效应的强度较弱，但是由于距离银壳越来越近，SET效应在银壳的作用下开始变得越来越明显，而呈现出同样的荧光淬灭现象。

3 结　论

本文对Au/SiO₂/Ag核壳纳米复合材料中荧光分子的SET和金属操控自发辐射过程进行了数值仿真研究。研究了杂化等离子体场中单个发射体的辐射衰减率(金属操控自发辐射)和非辐射衰减率(SET)的距离及分子偶极矩取向依赖性。如上所述，ASA纳米颗粒对荧光分子的SET效率呈现出最大d¹⁰的变化规律，这一结果主要源于金核和银壳层之间的LSPR杂化耦合。

辐射衰减速率及量子效率的变化反映了荧光分子处于金属结构附近的自发辐射现象。仿真结果发现，ASA结构中荧光分子的自发辐射受到金核与银壳的综合作用，整体自发辐射规律呈现出随距离d先变大后变小的规律，中间存在一个最优值，这个最优值在荧光发射强度及荧光寿命上达到的一个优化。当然，这一结构也可以根据具体需求，设计出特定荧光强度及寿命的系统。

本文所研究的ASA结构中的荧光分子的SET效应和金属操控自发辐射规律，具有可调谐性。不仅如此，荧光分子的偶极矩取向也会直接影响SET效率。因此，我们在仿真结果的基础上，展望这一结构未来可能的潜在应用。首先，ASA结构中的荧光分子的SET效应和金属操控自发辐射规律可以用于设计纳米荧光探针，这在生物成像及免疫分析领域具有应用价值；其次，荧光分子的偶极矩取向对SET效率的影响为接下来设计手性传感器提供了可行的平台。
