基于近红外光谱技术的马铃薯叶片含水率高效预测
于旭峰, 李红梅, 卓伟, 冯洁
云南师范大学 物理与电子信息学院,云南 昆明 650000
摘要: 提出了运用近红外光谱技术检测新鲜马铃薯叶片中含水量的方法,并通过预测结果和运算量的对比得出一种高效率的预测方法。采集了900~2100 nm波段范围内110个新鲜马铃薯叶片的光谱反射率信息,经SG(Savitzky-Golay)平滑、多元散射校正(MSC)和标准正态变量变换(SNV)3种预处理后,分别建立偏最小二乘回归(PLSR)模型和BP神经网络模型,再运用回归系数(regression coefficients, RC)法在全波段光谱中提取特征波长,同样经3种预处理后分别建立预测模型。结果表明:在运用光谱全波段信息构建的模型中,经多元散射校正(MSC)预处理建立的BP神经网络模型预测效果最好,预测集决定系数R2为0.9791,均方根误差RMSE为0.3723;在基于特征波长构建的模型中,经SG平滑预处理建立的神经网络模型预测效果最优,预测集决定系数R2为0.9658,均方根误差RMSE为0.4759;验证了特征波段结合BP神经网络建立的模型与全波段建立的模型预测结果相差不大,因而能够极大地减少运算量,提高预测效率。
关键词: 马铃薯叶片    含水率    光谱    偏最小二乘回归(PLSR)    BP神经网络
Efficient determination of water content in potato leaves based on spectroscopy technology
YU Xufeng, LI Hongmei, ZHUO Wei, FENG Jie
College of Physics and Electronic Information, Yunnan Normal University, Kunming 650000, China
Abstract: The determination of moisture content in potato leaves using spectral technique was studied in this paper. Spectral signatures of one hundred and ten fresh potato leaves in the wavelengths of 900-2100 nm were acquired by the spectral device. Then, the moisture content was measured by the drying method.The near-infrared reflection spectrum information was corrected by the Savitzky-Golay (SG) smoothing, multiplicative scatter correction (MSC) and standard normal variable (SNV) correction. The quantitative relationship between spectral information and moisture was built by partial least squares regression (PLSR) and BP neural network respectively. The effective wavelength was identified by regression coefficients (RC) and corrected by three pretreatment methods. Then the PLSR and BP neural network models were built respectively. The results showed that for full wavelengths-based models, MSC-BP model performed the best with the coefficient of determination (R2) of 0.9791 and the root mean square error (RMSE) of 0.3723 in the prediction. For selected wavelengths-based models, it was the SG-BP model that obtained the optimal result. The R2 value was 0.965 8 and the RMSE value was 0.475 9 in the prediction. This experiment verified that the prediction results of the model established by combining the characteristic band with BP neural network were not different from those of the model established by the whole band, so it could greatly reduce the computation and improve the efficiency.
Key words: potato leaf    moisture content    spectrum    partial least squares regression(PLSR)    BP neural network
引 言

马铃薯作为全球第四大粮食作物,其产量仅次于小麦、水稻、玉米,在维持全球粮食安全方面发挥着重要作用。在马铃薯植株的生长发育过程中,水分起着至关重要的作用,水分的缺失会影响马铃薯的生长、产量和品质。常用的作物水分测量方法有蒸馏法、烘干法等,虽测量准确、稳定性高,但时间久、能耗大,且要对叶片造成损害[1-3],不能满足快速检测的要求。

高光谱检测技术具有快速、准确、简洁、无损、无接触等优势,近年来被广泛用于农产品检测领域。朱洁等[4]利用高光谱信息构建偏最小二乘回归模型对单粒小麦籽水分分布进行预测,预测集相关系数为0.90,均方根误差为1.36%。孙红等[5]运用高光谱成像实现了对马铃薯叶片含水率的预测及分布可视化,用建立的最优模型进行水分的预测,得到的相关系数为0.983 2,均方根误差为2.32%,为检测马铃薯生长状况以及叶片含水率分析提供了新的参考。张筱蕾等[6]利用可见/近红外光谱结合特征波长实现了新鲜茶叶叶片含水率的快速检测。Zhou等[7]利用小波分解提取特征波段,建立莴苣叶片含水率偏最小二乘回归预测模型,实现了莴苣叶片含水率定量检测及分布可视化。Mutlu等[8]利用近红外光谱和人工神经网络成功预测了小麦的多个品质参数,得到水分的预测相关系数为0.92。在这些研究基础上本文运用近红外光谱技术,通过提取特征波长和建立优化模型对马铃薯叶片含水率进行高效预测。

1 实验部分 1.1 马铃薯叶片样品采集及含水率测定

2019年11月,在云南师范大学马铃薯育种试验基地,连续5天在13:00−14:00之间采摘叶片共110片。每次采摘完毕,立即对每个样本进行称重,质量记为M1,精度确定到0.001 g。随即对样本进行高光谱扫描得到样本的光谱数据,然后将叶片放入电热鼓风恒温干燥箱,温度调至110 ℃,烘干24 h至恒重后,连续称取3次取平均值,得到样品质量M2。含水率的具体表达式[9]如下:

$ M=\frac{{M}_{1}-{M}_{2}}{{M}_{1}}\times 100 {\text{%}} $

式中:M为马铃薯样本叶片的含水率(%);M1为样本叶片干燥前的质量(g);M2为样本叶片干燥后的质量(g)。

1.2 马铃薯叶片高光谱数据采集

本文采用Gaiasorter-Dual高光谱分选仪,只使用其近红外相机部分,结构如图1所示。采集的光谱范围为947~2102 nm,为消除基线漂移误差,测量前预热仪器30 min,曝光时间设为6 ms,载物台移动速度设为0.65 cm/s。在采集光谱信息时关闭室内光源,使样本处在黑暗的环境中,以消除环境光对实验的影响,并且只使用高光谱分选仪自带的光源。

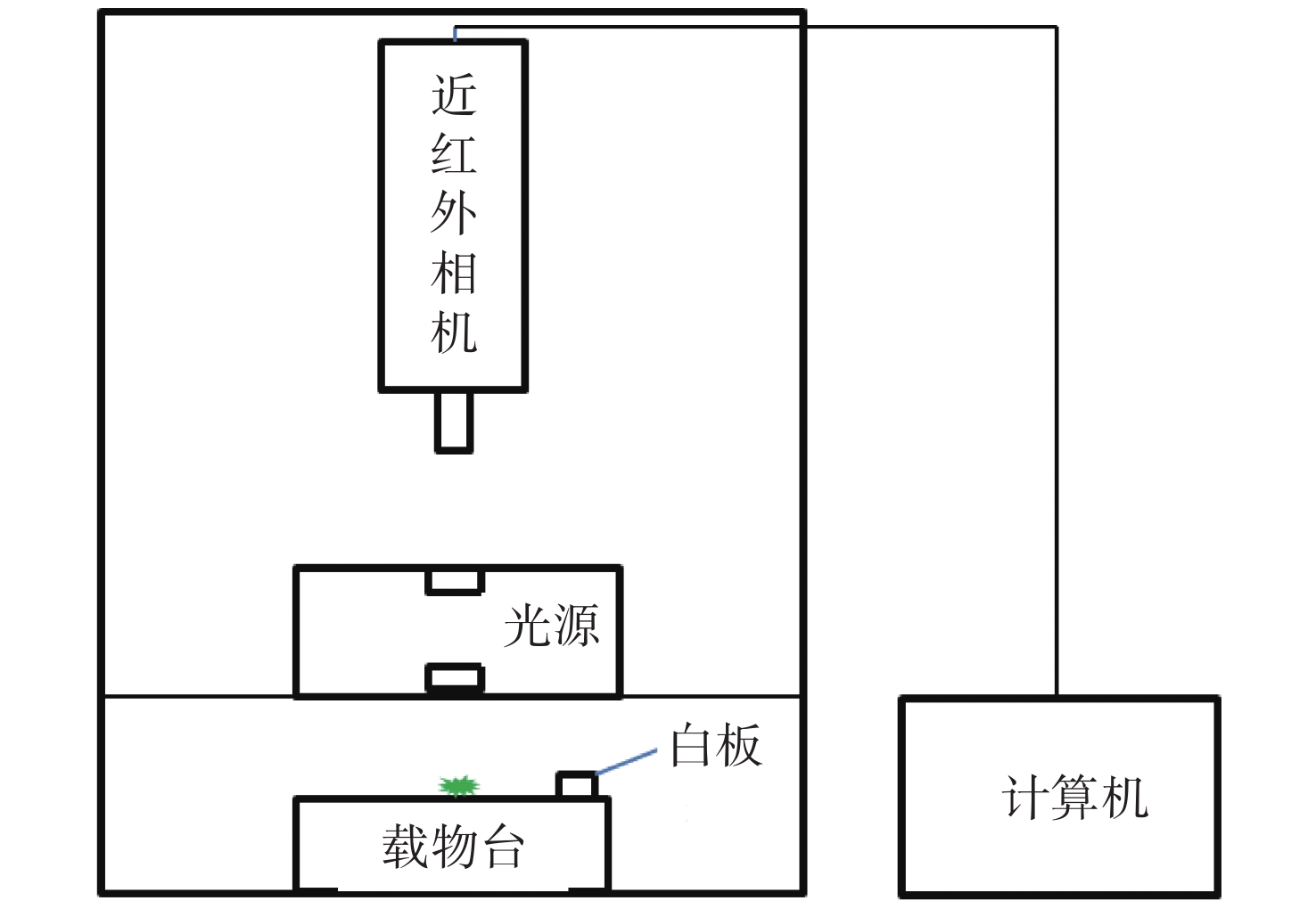

图 1 高光谱成像系统 Figure 1 Schematic of hyperspectral imaging system

在每个高光谱波段下,光谱强度分布不均匀,需要对原始光谱数据进行黑白板校正,校正式为

$ R=\frac{I-B}{W-B} $

式中:R为马铃薯叶片校正数据;I为马铃薯叶片的原始光谱数据;B为黑板;W为白板。采集完高光谱图像后,提取叶片的高光谱反射率数据,用Origin作图,结果如图2所示。

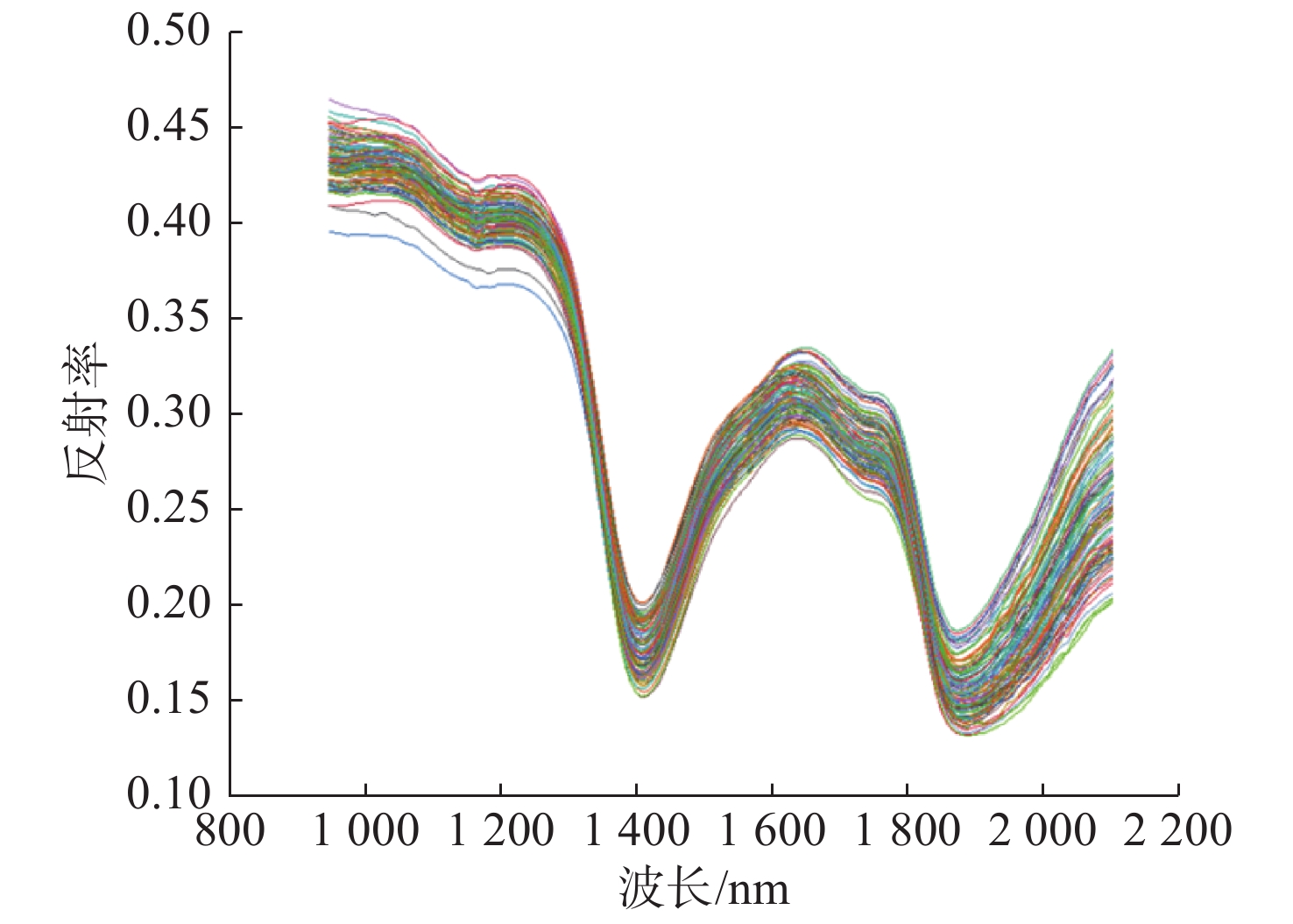

图 2 叶片反射光谱曲线 Figure 2 Reflectance spectra of potato leaves
1.3 光谱数据的预处理

对原始数据信息进行预处理的方法有3种,即SG(Savitzky-Golay)平滑、多元散射校正(MSC)和标准正态变量变换(SNV),每种预处理方法都有不同的含义。

平滑是一种有效的去噪方法,本文采用SG卷积平滑法提高光谱数据的平滑性,该方法也称为多项式平滑[10],它是运用多项式对移动窗口中的数据进行多项式最小二乘拟合而得。

MSC是目前多波长校准建模中常用的一种数据处理方法,经多元散射校正后的光谱数据可以极大地减弱散射效应,加强和成分含量有关的光谱信息[11]

SNV为标准正态变量变换,是将原始光谱数据与平均光谱数据的差值除以原始光谱的标准偏差,主要是校正由散射造成的样品间的误差。

1.4 建模方法

本文采用两种建模方法,分别为偏最小二乘回归、BP神经网络。

偏最小二乘回归(PLSR)作为运用最普遍的建模方法之一,当变量数多于样本数时,预测效果极为显著[12-13]。PLSR以主成分提取为基础,解决了变量间的自相关和多重共线性,同时对叶片光谱反射率矩阵与含水率矩阵进行主成分分解,然后建立光谱矩阵与叶片含水率矩阵的相关性,构建两者之间的线性回归模型来检测马铃薯叶片的含水率[5]

目前普遍运用的BP神经网络是根据误差反向传播算法训练的多层前馈神经网络[14],BP网络可以在不需要揭示描述的输入−输出模式映射关系的前提下,大量地储存和学习这种映射关系。BP神经网络通常包含输入层、隐含层和输出层,层与层之间常采用全互连接方式,同一层神经元之间无关联。BP神经网络的实现步骤包括网络构建、训练和预测3步,本文将样本按2:1的比例随机分为训练集和预测集,有助于提高模型的稳定性。

1.5 数据分配及模型评价标准

建模之前首先要把数据分为建模集、验证集、预测集。本文将110个样本按照2:1的比例随机分为建模集和预测集,然后根据留一法对建模集中的样本进行交互验证,将建模集中的样本同时作为验证集样本,这样做的目的是为了使样本分类更加精确,提高预测模型的稳定性。具体步骤为:利用建模集数据分别建立PLSR模型和BP神经网络模型;然后将建模集、验证集、预测集的光谱数据分别代入两个预测模型中,得出预测的含水率结果,再与之相对应的实际含水率相比较;通过计算模型性能的评价参数,比较模型预测效果的质量好坏。

模型性能的评价参数分为建模集决定系数Rc2(coefficient of determination in calibration),验证集决定系数Rcv2(coefficient of determination in cross-validation ),预测集决定系数Rp2(coefficient of determination in prediction ),建模集均方根误差RMSEC(root mean square error in calibration ),验证集均方根误差RMSECV(root mean square error in cross-validation),预测集均方根误差RMSEP(root mean square error in prediction)。判定一个预测模型性能的优越,需要有较高的Rc2Rcv2Rp2和较小的RMSEC、RMSECV、RMSEP值,并且建模集,验证集和预测集的决定系数相差越小,预测效果越好[6]

2 结果与分析 2.1 含水率统计

实验采用110个样本,含水率在80.00%~92.35%之间,平均值为86.82%,标准偏差为2.579%。将110个样本按照2:1的比例随机分为建模集和预测集后,每个集合中的最大值、最小值、平均值、标准偏差如表1所示。

表 1 马铃薯叶片水分含量统计 Table 1 Descriptive statistics of moisture content in the potato leaves
2.2 基于全波段数据预测结果

为了优化预测效果,需减少噪音、降低基线偏移等因素对预测模型的影响。本文采用3种预处理方法对原始数据进行处理,并且根据数据分别建立PLSR预测模型和BP神经网络预测模型。

(1)PLSR模型建立

将预处理后的数据对应的光谱反射率作为X变量,叶片的含水率作为Y变量,构建偏最小二乘回归预测模型,用以预测叶片含水率。结果显示,以光谱全波段数据构建的PLSR模型中,采用SG平滑预处理后的数据建立的模型,预测效果最好,Rc2为0.8907,Rcv2为0.8656,Rp2为0.8493,RMSEC为0.8515,RMSECV为0.6916,RMSEP为0.9988。预测集预测结果对比如图3所示,预处理和原始数据模型的预测结果如表2所示。

表 2 不同方法的全波段数据PLSR模型预测结果 Table 2 All-band data PLSR model prediction results with different methods

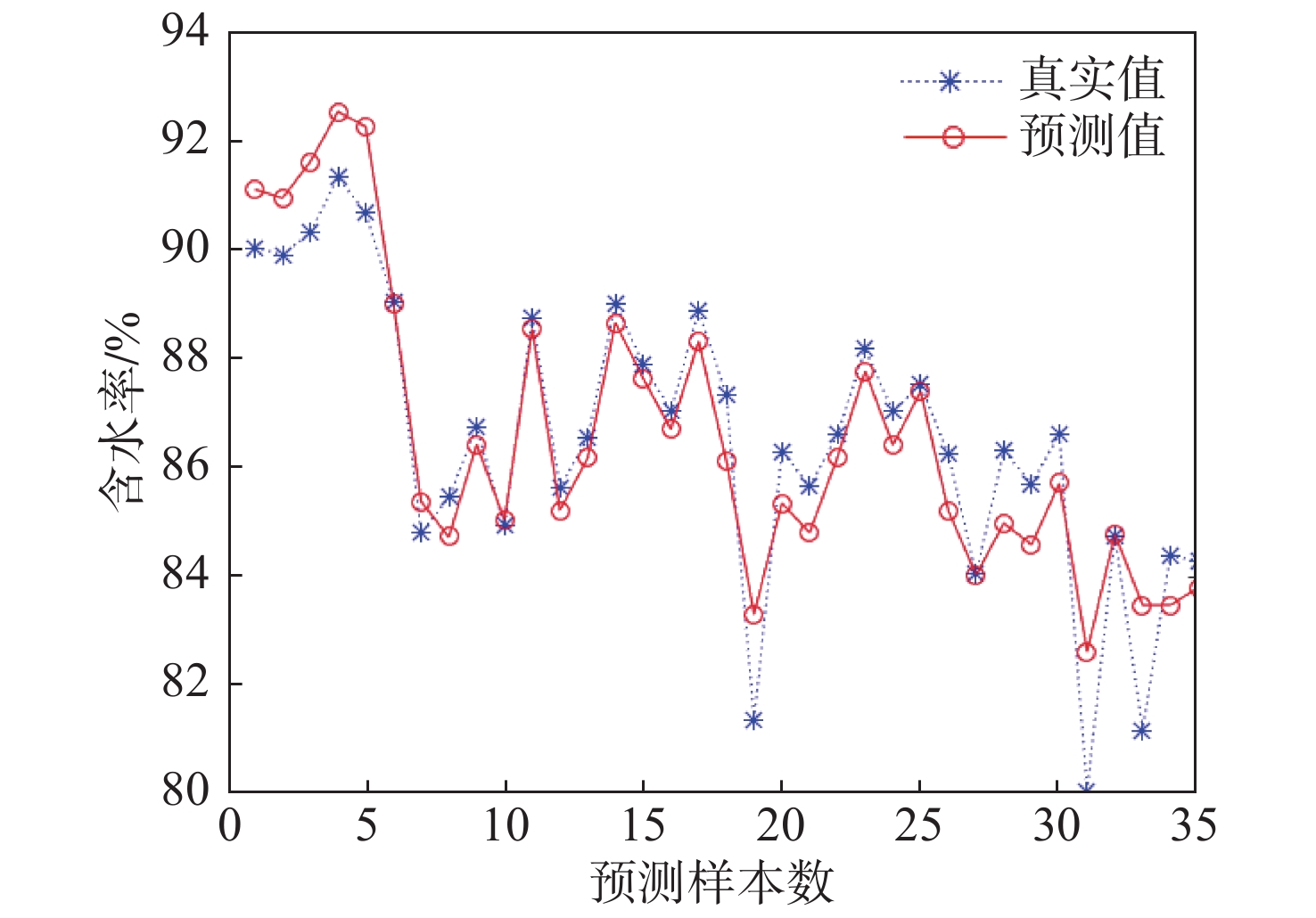

图 3 全波段PLSR模型预测集预测结果对比 Figure 3 Comparison of prediction results by PLSR models with whole spectra

(2)BP神经网络模型建立

将训练样本和预测样本以mapminmax函数为基础作归一化处理。设创建的BP神经网络隐含层神经元个数为9个,具体网络参数设置为训练次数1 000次,训练目标0.001,学习速率0.01。将4组建模集数据作为训练集分别代入神经网络,经多次训练,分别得出4组最优预测集数据。结果显示,以光谱全波段数据建立的BP神经网络预测模型中,采用MSC预处理后的数据建立的模型,预测效果最好,Rp2为0.979 1,RMSEP为0.372 3。预测集预测结果对比如图4所示,预处理和原始数据模型的预测结果如表3所示。

表 3 不同方法的全波段数据BP神经网络模型预测结果 Table 3 All-band data BP neural network mode prediction results with different methods

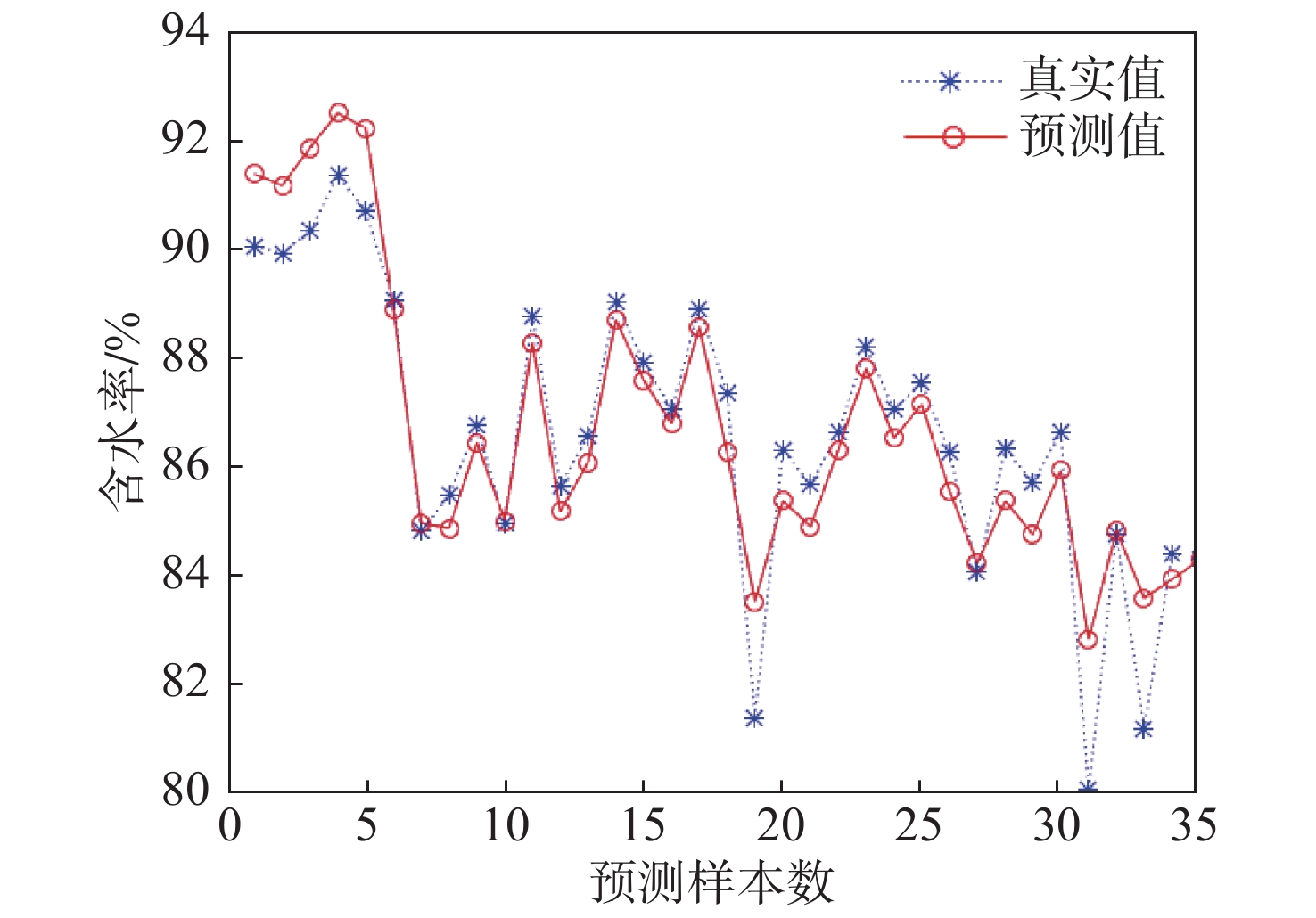

图 4 全波段BP神经网络预测集预测结果对比 Figure 4 Comparison of prediction results by BP neural network models with whole spectra

不难发现,基于全波段数据建立的预测模型中,BP神经网络模型的预测效果要整体优于偏最小二乘回归模型,并且经MSC预处理后的数据建立的神经网络模型预测效果最好,并且Rp2为0.979 1,RMSEP为0.372 3。

2.3 基于回归系数法提取特征波长

采用回归系数法(regression coefficients, RC)提取特征波长可以减少输入变量和简化模型。提取特征波长的目的是将所有原始变量简化为少数关键变量,而这些新的特征变量包含原始光谱数据的有效信息,并产生与全波段变量相似的预测结果[15]。RC图中,波长点的绝对值越大,此波长对模型的影响越大,所以这些波长都处在波峰或者波谷位置[16]

本文通过RC法从全波段光谱数据中筛选出9个相关性最高的特征波长,分别为1 163.5 nm、1 251.2 nm、1 453.8 nm、1 575.3 nm、1 609.0 nm、1 663.0 nm、1 750.8 nm、1 865.5 nm、2 020.8 nm。与全波段数据相比,特征波长对应的光谱数据量减去了94.8%,极大地提高了建模效率。

2.4 基于特征波长数据预测结果

将提取出的特征波长对应的光谱反射率分别经3种预处理方法处理后作为新的X变量再次与含水率建立新的预测模型。结果显示,基于特征波长数据建立的偏最小二乘回归模型中,采用SG平滑预处理后的数据建立的模型,预测效果最好,且Rc2为0.877 2,Rcv2为0.852 8,Rp2为0.849 2,RMSEC为0.902 4,RMSECV为0.723 8,RMSEP为0.999 1。基于特征波长数据建立的BP神经网络预测模型中,同样为经SG平滑预处理后的数据,建模预测效果最好,且Rp2为0.965 8,RMSEP为0.475 9,预测结果对比如图5图6所示。预处理和原始数据模型的预测结果如表4表5所示。

表 4 不同方法特征波段数据PLSR模型预测结果 Table 4 Prediction results of different methods feature band PLSR model

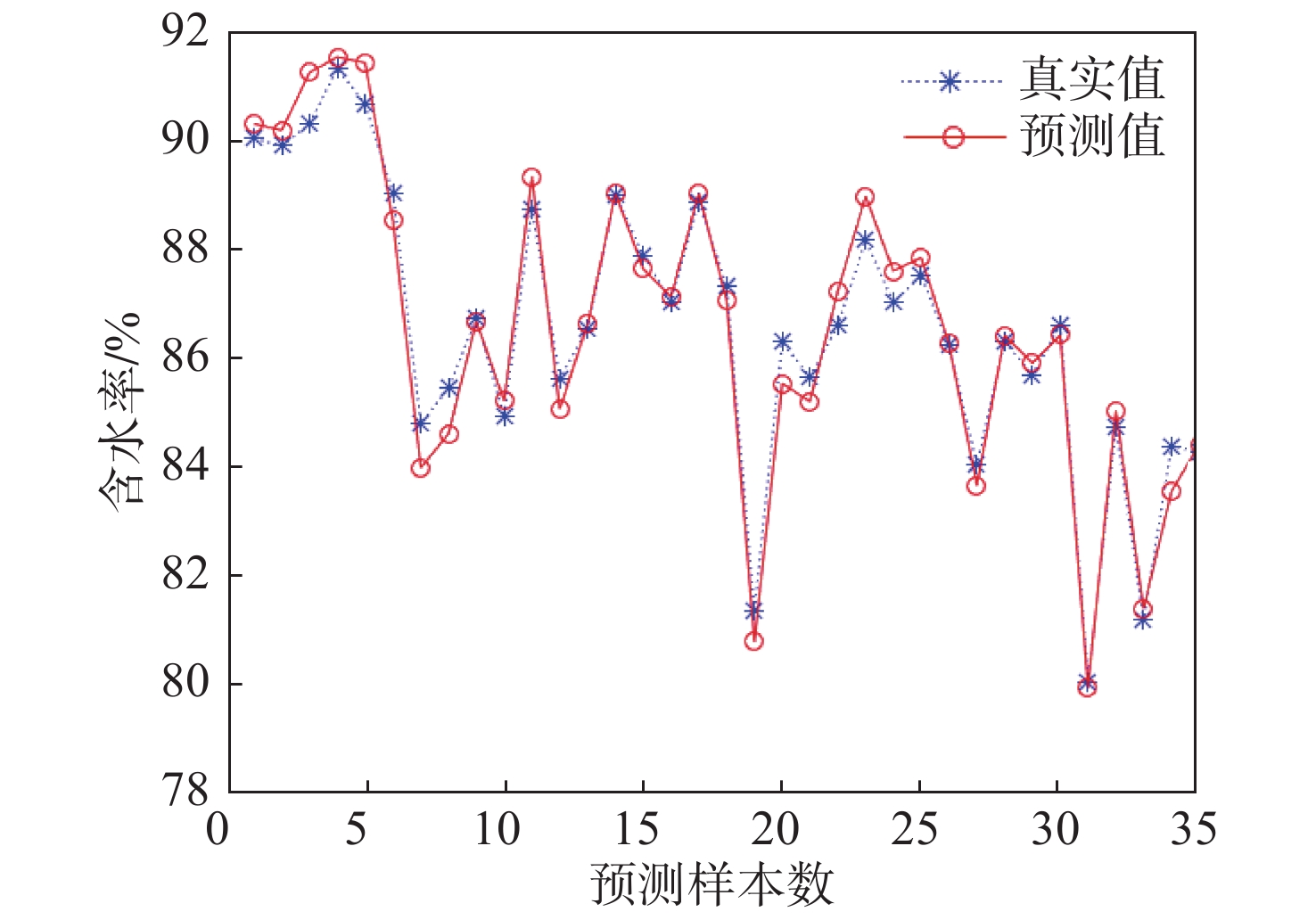

图 5 特征波段PLSR模型预测集预测结果对比 Figure 5 Comparison of prediction results by PLSR models with extracted spectra

表 5 不同方法特征波段数据BP神经网络模型预测结果 Table 5 Prediction results of BP neural network models with different methods

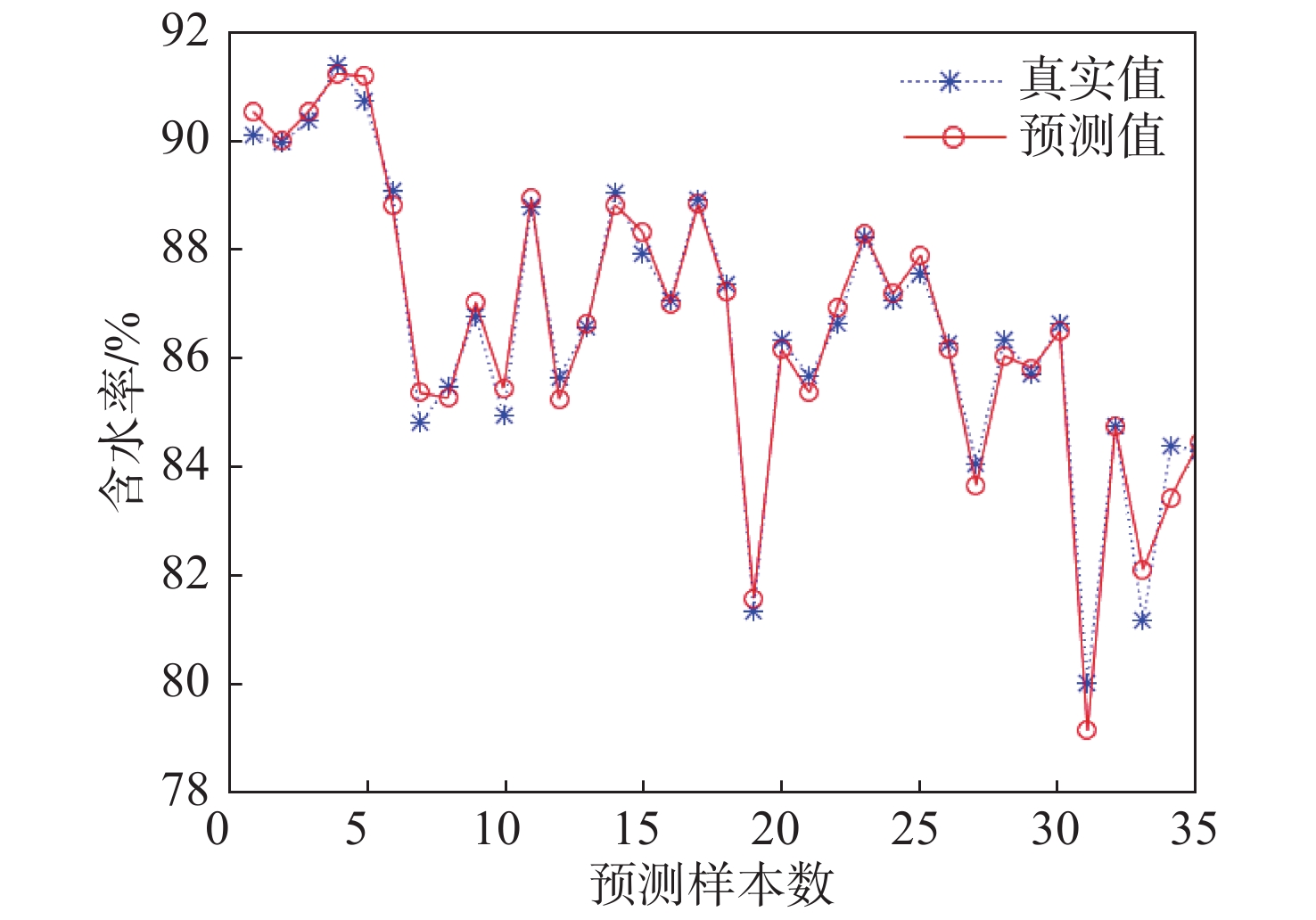

图 6 特征波段BP神经网络预测集预测结果 Figure 6 Prediction results by BP neural network models with extracted spectra

由此看出,基于特征波段数据建立的预测模型中,BP神经网络模型的预测效果同样要整体优于偏最小二乘回归模型,并且经SG平滑预处理后的数据建立的神经网络模型预测结果最好,且Rp2为0.965 8,RMSEP为0.475 9。

2.5 结果对比

综合上述试验数据,可以得出:

(1)以全波段和特征波段建立的模型预测效果作为比较,两种处理方法的差别不大,但是基于全波段数据建立的模型预测效果要整体优于特征波段模型;

(2)以PLSR模型和BP神经网络预测模型预测效果作为比较,相同数据,基于BP神经网络建立的模型预测效果要优于偏最小二乘回归模型;

(3)以预处理方法的处理效果作为比较,全波段PLSR模型中,基于SG平滑预处理后的数据构建的预测模型预测效果最好,全波段BP神经网络预测模型中,基于MSC预处理后的数据构建的预测模型预测效果最好。特征波段PLSR模型和BP神经网络中,二者都以经SG平滑预处理后的数据建立的模型预测效果最优。

由此可见,虽是基于MSC预处理后的全波段数据构建的BP神经网络模型预测效果最优,但其运算量过大,而基于SG处理的特征光谱建立的神经网络模型,特征波段数量极少,可以极大减少运算量,缩短运算时间,提高效率,并且预测效果与之相差不大,因此是一种高效的预测方式。

3 结 论

为了实现通过光谱数据预测马铃薯叶片含水率,本文采集了900~2100 nm波段范围内110个新鲜马铃薯叶片的光谱反射率信息。首先基于3种不同预处理方法处理后,分别对叶片的光谱数据建立PLSR模型和BP神经网络预测模型;然后运用RC回归系数法提取9个特征波长,同样经过3种预处理方法后,分别建立PLSR模型和BP神经网络模型。

与孙红[5]等人利用240个数据、15个特征波段建模、最优预测系数高达0.9832的结果相比,本文虽然特征波段建模预测中的最优预测系数只达到了0.9658,但只采用了75个数据、9个特征波段建模,在取得不错预测效果的同时,大大减少了运算量,达到了高效预测的目的。
