引　言

图像语义分割就是机器自动从图像中分割对象区域、识别其中的内容，对该图像像素按照类别标签进行标注。随着计算机网络的发展，越来越多的应用场景需要高精度、高效率的图像语义分割技术作为核心，尤其在自动驾驶、无人机应用及穿戴式设备应用中图像语义分割技术起着重要的作用。图像语义分割属于图像场景解析，是在像素层面上对场景进行解析。

近年来，深度学习取得了重大突破，能够提高图像语义分割精度。具有代表性的深度学习网络有AlexNet^[1]、GoogleNet^[2]、VGGNet^[3]等，这些网络在近年的ImageNet图像分类大赛中已成为主流。Long等^[4]提出了基于全卷积网络（FCN）的语义分割算法，该网络使用VGG-16作为基准网络，在当前图像分类的标准CNN网络中对输出层添加了上采样，恢复输入图像的空间分辨率。此法可接受任意大小的输入图像，FCN方法是在网络的输入端输入原始图像，经过具有5次卷积和池化操作的编码器后，将提取到的语义信息经过3个全连接层输出，得到最终的预测图。但得到的结果不够精细和敏感，没有充分考虑像素与像素间的关系，缺乏空间一致性，导致边缘信息缺失。

针对该问题，本文提出了一种基于多路径网络的权值调整图像语义分割算法。该算法优点是改善了边缘信息的缺失情况，模型收敛快，泛化能力强。通过跳跃连接的方式，将输入端信息传递至输出端，以反向传播的形式弱化损失函数，更新网络参数。同时，将多路径网络输出的特征映射作为权值调整模块输入，精确保证图像语义信息边缘的完整性，提高网络结构的最终预测质量。

1 多路径网络权值调整图像语义分割算法 1.1 算法框架

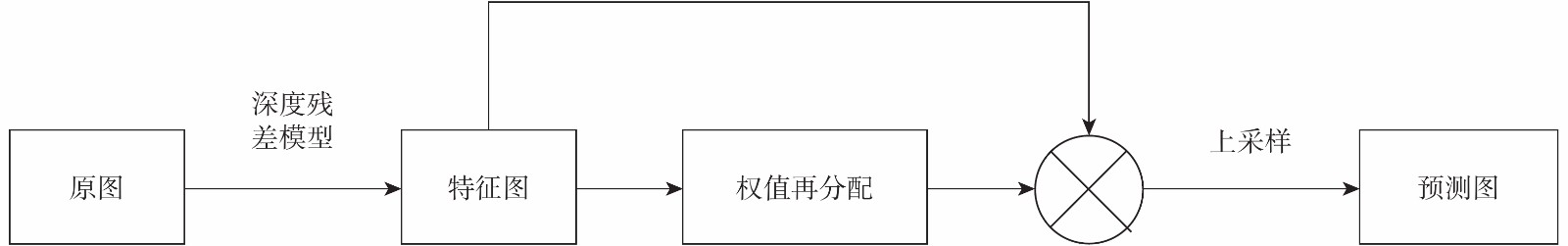

该算法以多路径网络作为基准网络，以调整模型作为辅助设计的深度卷积神经网络。多路径网络思想被视为ResNet思想和Inception网络思想的结合，在类Inception网络框架基础上填充残差块，在信息传递过程中，将梯度消失或者梯度爆炸问题解决，不仅提高分割精度，还可以帮助网络优化，加快训练的收敛速度。调整模型捕捉多路径网络输出特征的全局上下文信息，选择性突出类别依赖项的特征图，让网络进行语义上下文学习，预测场景中的物体类别。算法结构如图1所示，即：1）给定一幅输入图像；2）通过多路径网络提取特征语义信息；3）应用调整模块对特征图权重调整；4）调整后特征图与调整前特征图卷积操作；5）将上一步中的输出进行上池化卷积操作，得到最终预测图。

1.2 多路径网络模型

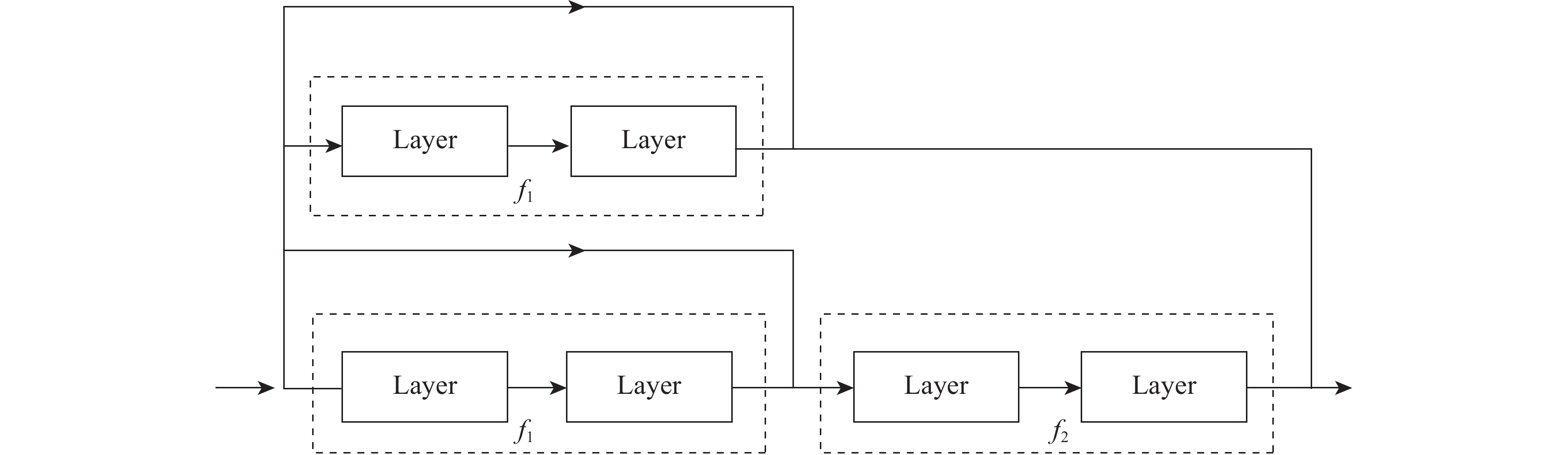

在神经网络中，为了更好减轻网络模型学习困难、提升图像语义分割精确度，本文引用了多路径块网络模型：在类Inception网络框架思想上，按全卷积网络的深度植入5个基本结构单元。图2为多路径网络模型的基本结构，其中： ${f_1}$ 表示多路径网络模型中的第一阶段残差单元； ${f_2}$ 表示多路径网络模型中的第二阶段残差单元。网络结构可以让数据信息从输入到输出多路径流动，不仅防止了梯度弥散和梯度爆炸问题产生、有效加快网络收敛速度，而且在更新网络权重时，语义信息可以得到有效传递，大幅提升网络性能。

假设标准的残差网络模型输入为 $x$ ，残差映射为 $F\left( {x,{\rm{}}m} \right)$ ，输出结果为y，则y的拟合映射（最优解表示）为

$ y= x + F\left( {x,{\rm{}}m} \right) $

(1)

为了更好解析多路径网络，本文运用递归算式推理。假设多路径块输入为 ${y_0}$ ，其输出为y₂，则

$ {y_2} = {\rm{}}{y_1} + {f_2}\left( {{y_1}} \right) = \left[ {{y_0} + {f_1}\left( {{y_0}} \right)} \right] + {f_2}\left( {{y_0} + {f_1}\left( {{y_0}} \right)} \right) $

(2)

式中f₁、f₂表示标准的残差块模型。经实验证明，多路径网络模型优化残差映射相对优化原始映射而言，效率更高。

1.3 调整模型

解析与利用全局上下文信息对图像语义分割是至关重要的。通过模型捕捉来自深度残差网络模型的特征，本文利用其语义上下文信息设置一组缩放因子，有选择性地突出类别相关项的特征图。假设调整模型将输入特征图视为H×W×C的立方体，其中：C为特征图维度；H为特征图高度；W为特征图宽度。像素本身为 $X = {\rm{}}\{ {{X_1},{X_2}, \cdots ,} $ X_N}，其中N=H×W表示像素总和。特征映射学习每个像素包含的电报密码本为 $D \!=\! $ $\!{\rm{}}\left\{ {{d_1},{d_2}, \cdots ,{d_K}} \right\}$ ，对应的平滑因子为 $S =\left\{ {{s_1},{s_2},\cdots ,{s_K}} \right\}$ ，K为电报密码词的个数。本文应用叠加算法对每个维度的对应像素累加，调整模型可表示为

$ e = {\rm{}}\mathop \sum \nolimits_{k = 1}^K \theta \left( {{e_k}} \right) $

(4)

式中：e为调整模型输出； $\theta$ 为带有激活函数的正则标准化。对于e_k，它可表示为

$ {e_k} = \mathop \sum \limits_{i = 1}^N {e_{ik}} $

(5)

其中 ${e_{ik}}$ 为

${e_{ik}} = \frac{{\exp \left( { - {s_k}{{\left\| {{r_{ik}}} \right\|}^2}} \right)}}{{\mathop {\displaystyle\sum} \nolimits_{j = 1}^K \exp \left( { - {s_k}{{\left\| {{r_{ij}}} \right\|}^2}} \right)}}{r_{ik}} $

(6)

式中：s_k为电报密码本的平滑因子； ${r_{ik}}$ 可表示为

$ {r_{ik}} = {x_i} + {d_k} $

(7)

其中d_k为电报密码本。

这种调整算法充分利用全局上下文信息，输出具有丰富信息的特征图。将深度残差网络模型输出和调整模型输出结合，上池化至原图大小得到最终的预测。

2 实　验 2.1 评价指标与数据集

实验采用的操作系统是Windows10 64位，GTX 1080 Ti显卡，32 GB内存台式工作服务器，运行环境为Pytorch平台。

本文评价图像语义分割算法的指标是具有权威性的平均交并比（mean intersection over union，MIoU）指标，计算两个集合的交集和并集之比。在语义分割问题中，这两个集合为真实值（ground truth）和预测值（predicted segmentation）。这个比例可变形为正真数（intersection）比真正、假负、假正（并集）之和，逐类计算IoU再平均，其表示如下：

$ {\rm{MIoU}} = {\rm{}}\dfrac{{\dfrac{1}{{K + 1}}}}{{\mathop {\displaystyle\sum} \nolimits_{i = 0}^K \dfrac{{{p_{ii}}}}{{\mathop {\displaystyle\sum} \nolimits_{j = 1}^K {p_{ij}} + \mathop {\displaystyle\sum} \nolimits_{j = 0}^K {p_{ji}} - {p_{ii}}}}}} $

(8)

式中：p_ii为真实值为i、被预测值为i的数量；p_ji为真实值为j、被预测值为i的数量；p_ij为实值为i、被预测为j的数量。

深度学习需要大量数据训练本文提出的网络模型，如果数据过少，导致过拟合现象，虽在该数据样本上有较好效果，但在实际应用上泛化能力特别差。基于此，本文采用了2016年ImageNet场景分析挑战赛上使用的数据集。与其他数据集不同，ADE20K数据集包含150个类别和1 038个图像标签。它被分成包含20 000张图像的训练集，包含2 000张图像的验证集，包含3 000张图像的测试集。ADE20K数据集可以解析场景中对象，因此这是一个更具有挑战性的数据集。

2.2 结果分析

训练时，本文设置初始学习率为0.01，动量系数为0.9，重量衰减为0.000 1。对于数据增强，本文采用随机翻转缩放算法，经验证集迭代100 000次的结果作为最终的训练模型。为验证本算法的有效性，在ADE20K数据集上对本文算法与FCN、ParseNet、SegNet等语义分割算法做性能指标评估，实验数据如表1所示。从表1数据可看出，与近年来优秀的语义分割算法进行对比，本文提出算法比其中最优算法的MIoU提高了2.4%。

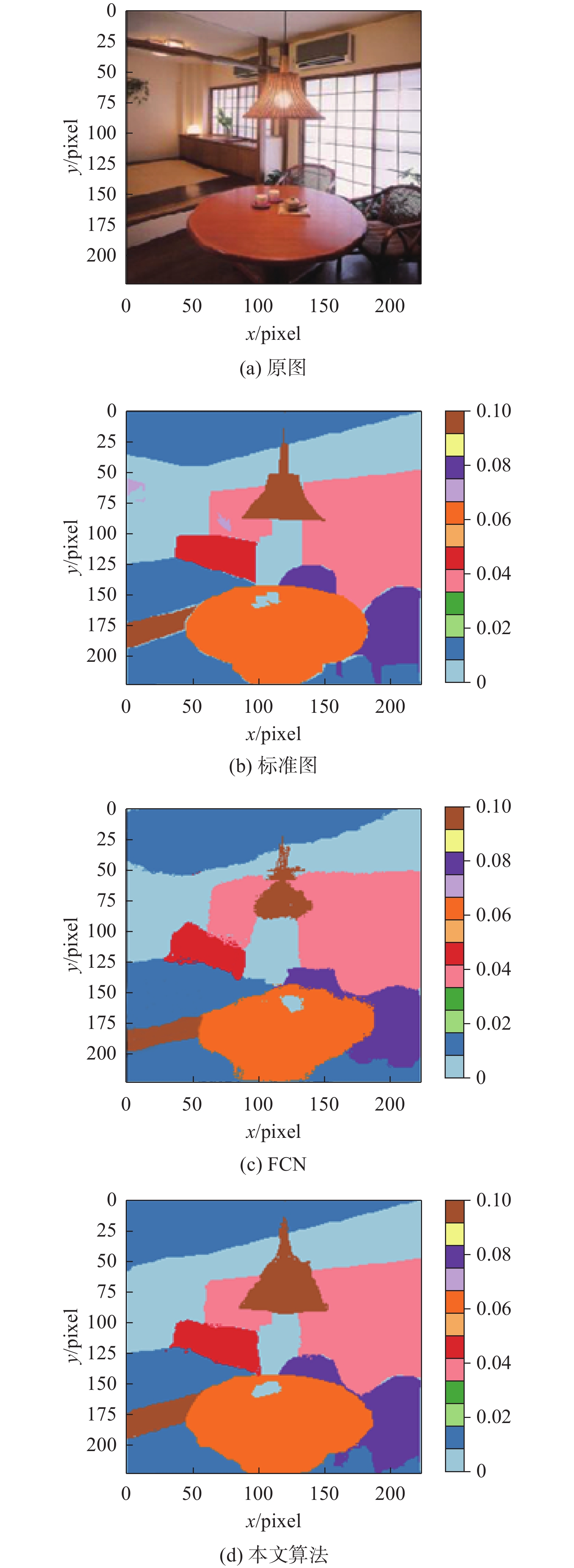

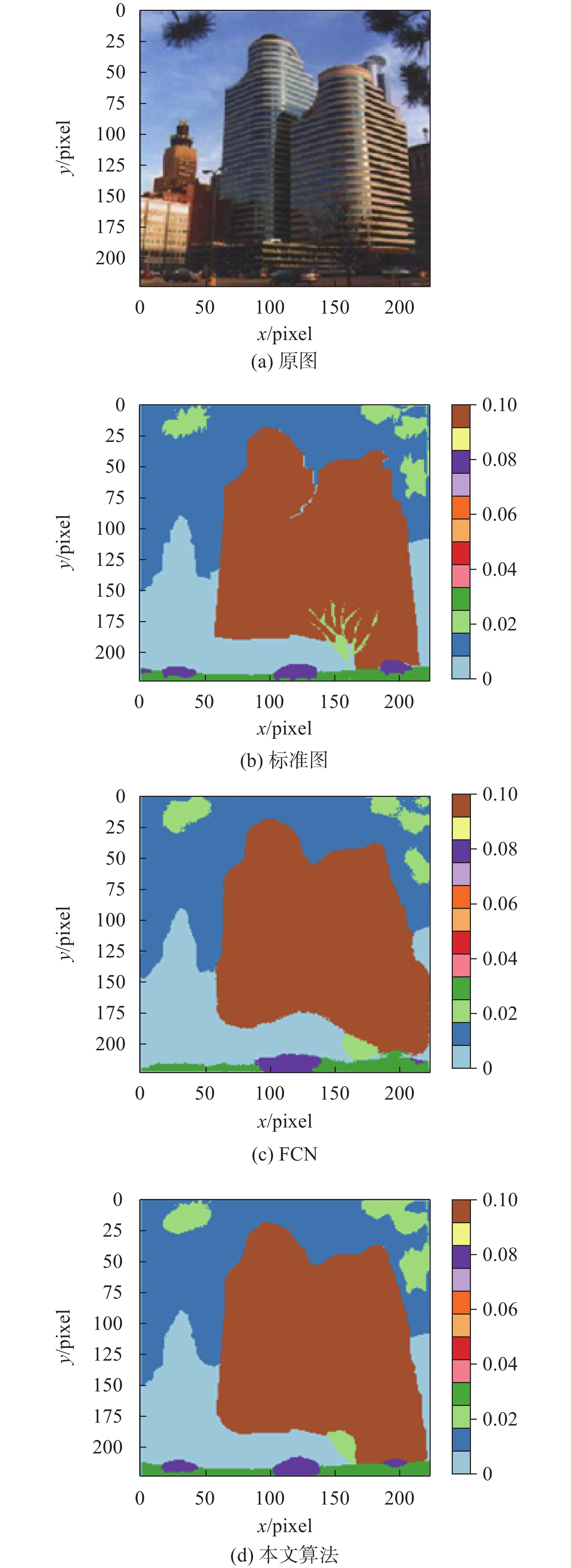

图3和图4是ADE20K数据集中的室外和室内2种典型的原始图像及其分割结果。图中只采用了FCN与本文算法做比较，是因为FCN在语义分割领域中具有重要的地位，目前较为流行的语义分割框架几乎全部建立在FCN的基础上。对比两种算法的分割结果可以看出，本文所提算法较FCN算法对物体边缘分割的效果有明显提升，场景解析、分割的类边缘信息丰富，验证了本文算法的有效性。

3 结束语

针对图像语义分割技术，本文提出了一种基于多路径网络的权值调整图像语义分割算法。对特征语义信息的提取，本文采用了多路径网络模型，不仅有效加快了网络收敛速度，而且在更新网络权重时信息可以得到有效的传递。为了提高场景中类别边缘的分割效果，本文引入了调整模块对得到的特征映射重新调整权值。实验发现，图像语义分割对细微物体的分割能力仍需要加强，这也是下一步的研究方向。
