人机交互(human-computer interaction)是指通过计算机输入设备、输出设备使人与计算机能够相互交流的过程。在过去,人机交互的主要输入设备为鼠标与键盘。如今,随着计算机硬件,模式识别,人工智能等研究的快速发展,已经可以通过身体追踪、手势^[1]、多点触摸手势,声音识别、面部识别^[2]和虚拟现实技术等技术与计算机交互。支持这些技术的设备,包括Kinect、智能手套、麦克风、2D摄像头、太空镜、iPad等类似设备^[3]。

近几年,在人机交互领域,使用人的自然感应来代替计算机硬件的输入已经越来越流行了。例如,使用手势识别来玩视频游戏,比如使用Leap Motion控制器来玩水果忍者。另外,利用Leap Motion控制机器人手臂帮助有需要的人们,特别是残疾人^[4]。这些应用都使用了自然用户界面(NUI)这一相同概念。NUI是一种新的操作方式,可使用户用手势和声音来操纵电脑或其他机器。

如今在越来越多的会议,报告者使用PPT来展示他们的内容。但是人们依然使用鼠标或Kinect^[5]作为控制PowerPoint演示文稿的方式^[6]。虽然至今,3D形式的展示技术依然处于一个研究状态。为了促进这种发展,本文提出了一种使用Leap Motion确定手势动作的一种方法。将这种方法与NUI技术结合,可以使用手势作为PPT展示的控制方法。

Leap Motion控制器能够能检测和追踪手、手指、类似于手指的物体,提供离散的位置和运动。它的工作速度为120帧/秒。Leap Motion的检测范围为设备上的一个倒置的金字塔,塔尖在设备中心。Leap Motion的可工作范围大约在设备前方25~600 mm。有研究人员在工业机器人上设计一个测量设置,可以测量Leap Motion控制器的手势和动作检测能力的精度和稳定性^[7]。静态场景下的精度测量分析的结果,一个设定的3D位置与测量得到的位置之间的偏差小于0.2 mm。动态场景下的精度测量分析的总体平均精度为0.7 mm。虽然不能达到理论精度0.01 mm,但是对于手势应用界面来说仍是很高的精确度。

Leap Motion的原理图如图 1所示。

Leap Motion控制器由3个IR(红外光)发射器和2个IR相机组成。首先IR发射器发出红外光,当红外光遇到障碍物后会反射,此时摄像头接受反射的红外光,通过算法对接收回的信息进行处理。它使用复杂的数学方法计算出位置数据和角度等数据信息。所用到的帧信息包括手(所有的手),有端点的(手指和有段点的工具),手指(所有的手指),手势(所有手势的开始、结束)。

Leap Motion控制器提供了一个右手系的笛卡尔坐标(如图 2所示)。它的位置值可以精确到微米级别。X轴和Z轴在水平面,Y轴垂直水平面,方向朝上。当Leap Motion追踪手的数据时,它的数据会发到数据帧内,凭借运动方向朝向,可以明确输入手势的定义,文中将利用手的运动朝向来定义部分手势。

图 1

Fig. 1

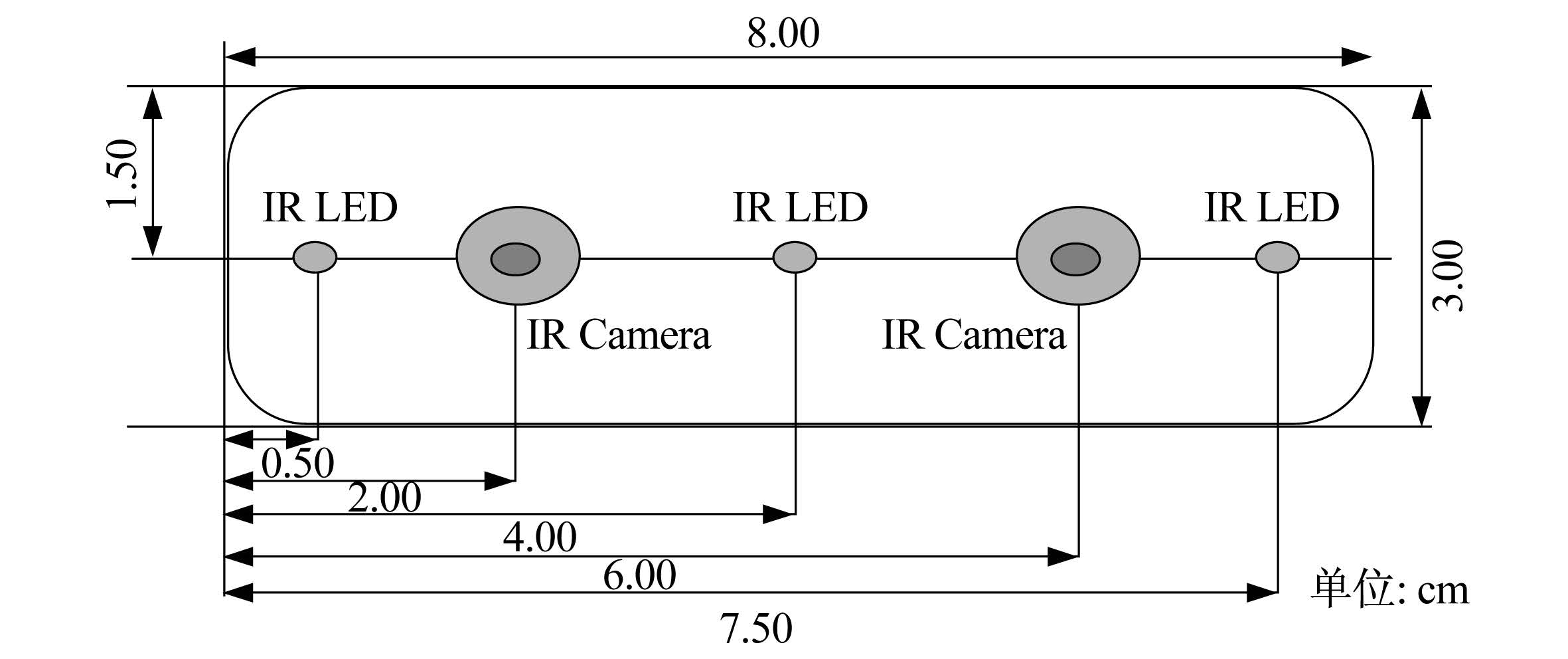

图 1 Leap Motion 原理图 Fig. 1 Leap Motion schematic

图 2

Fig. 2

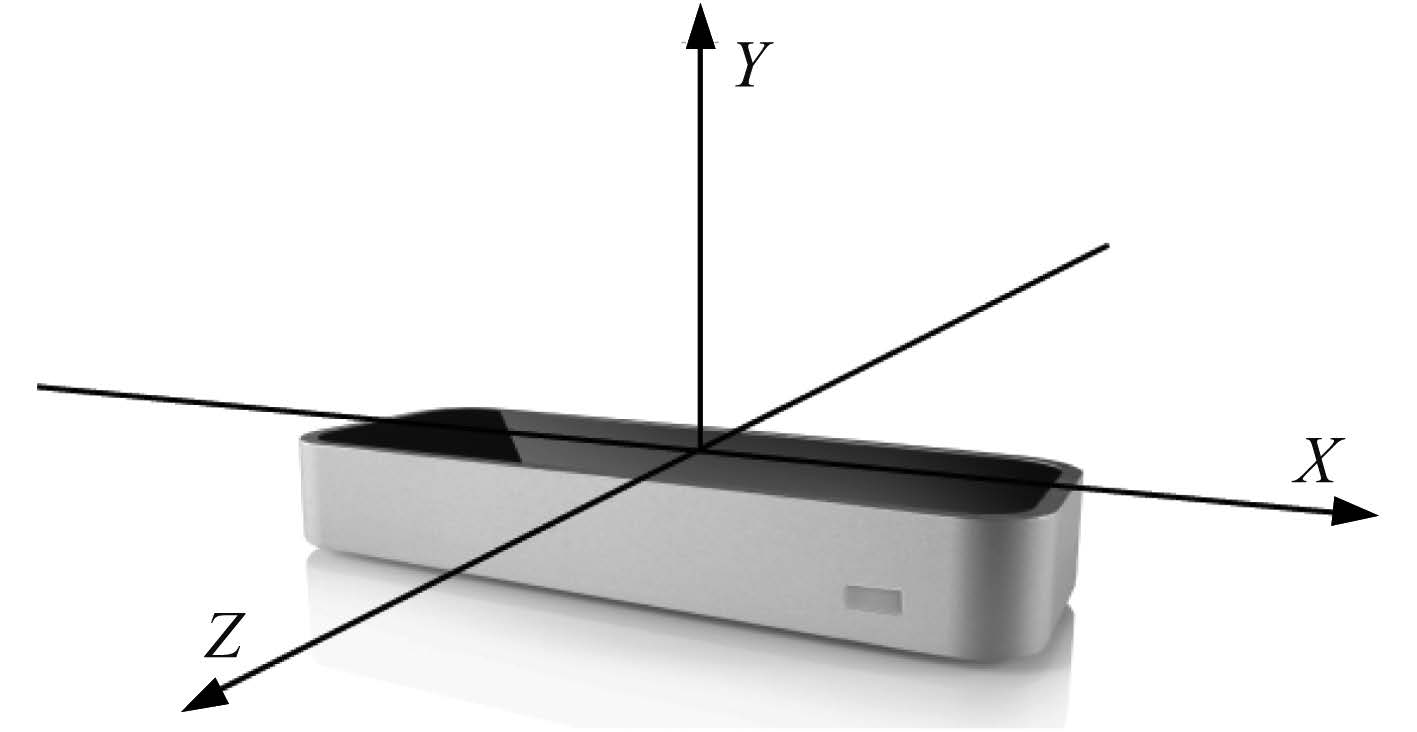

图 2 Leap Motion 坐标图 Fig. 2 Leap Motion coordinate

手势输入模型会判断输入的手势是否为定义的手势。手势定义灵活多变,并且符合人的生活经验,即使从没有使用过的人也能凭借生活经验很快掌握。这种手势设定使人与计算机之间的交互更加自然,降低人们对适应新产品的难度和时间。设计方法基于以上的思想,控制功能如表 1所示。

表 1 (Tab. 1)

表 1 手势功能 Tab. 1 Gestures and functions 手势名称 功能 向左移动 PPT上一步 向右移动 PPT下一步 鼠标控制 PPT鼠标位置控制 鼠标点击 PPT鼠标点击 顺时针画圈 幻灯片放映 逆时针画圈 退出幻灯片放映

表 1 手势功能 Tab. 1 Gestures and functions

手势可以根据运动方向定义为,向左或向右。输入的手势速度必须要大于预设的值,才能被Leap Motion识别,然后判断为该执行什么指示。根据人的习惯,幻灯片是按顺序排列,所以人们习惯于将向右的运动手势作为下一步的指令。向左代表返回,即上一步的指令。文中还提供了顺时针画圈的功能使人们能作为放映幻灯片的指令,逆时针画圈作为取消放映的功能。

当使用Leap作为控制器时,首先涉及到的就是如何使用它与计算机交互。第一步必然是使用手指的移动来代替鼠标的移动,必须调整Leap的坐标系空间与计算机屏幕的坐标空间相适应。文中使用Leap 提供的Interaction Box类,这个类提供了规范化Leap的坐标系空间位置到屏幕的坐标空间的函数。可归一化的Leap空间中手指的维度坐标,以获得在应用坐标里的点。操作人员第一最长的手指为输入,最后使用SetCursorPos函数即可获得模拟鼠标移动的效果。代码如下:

Frame frame=leap.Frame();

Finger finger=frame.Fingers.Frontmost;

Vector stabilizedPosition=finger.StabilizedTipPosition;

InteractionBox iBox=leap.Frame().InteractionBox;

Vector normalizedPosition=iBox.NormalizePoint(stabilizedPosition);

float x=normalizedPosition.x*windowWidth;

float y=windowHeight-normalizedPosition.y*windowHeight;

SetCursorPos ((int) tx,(int)ty).

提出的方法支持鼠标控制,使用Leap Motion 控制器作为前端的设备来模拟鼠标控制。Leap Motion定义了一个自适应的触摸表面(如图 3所示),你可以用它来协调互动应用程序的2D元素。这种平面取向大致平行于XY平面,可与使用者的手指和手的位置交互。当使用者的手或工具向前运动时,Leap 将会判断向前的指向性物体是否靠近或触摸这个模拟界面。这种情形根据相对于模拟界面的距离定义为距离(1,-1),即触摸界面和非触摸界面。

如图 4所示, 当使用者的左手在Leap上运动时,其触摸距离的数值。由于Leap十分灵敏,所以将其判断距离加0.8,这样不会造成误点,如此当触摸距离为-0.8时,手指才刚接近触摸界面,所以使用者必须做出明显的触摸动作,才能被判定为触摸。

图 3

Fig. 3

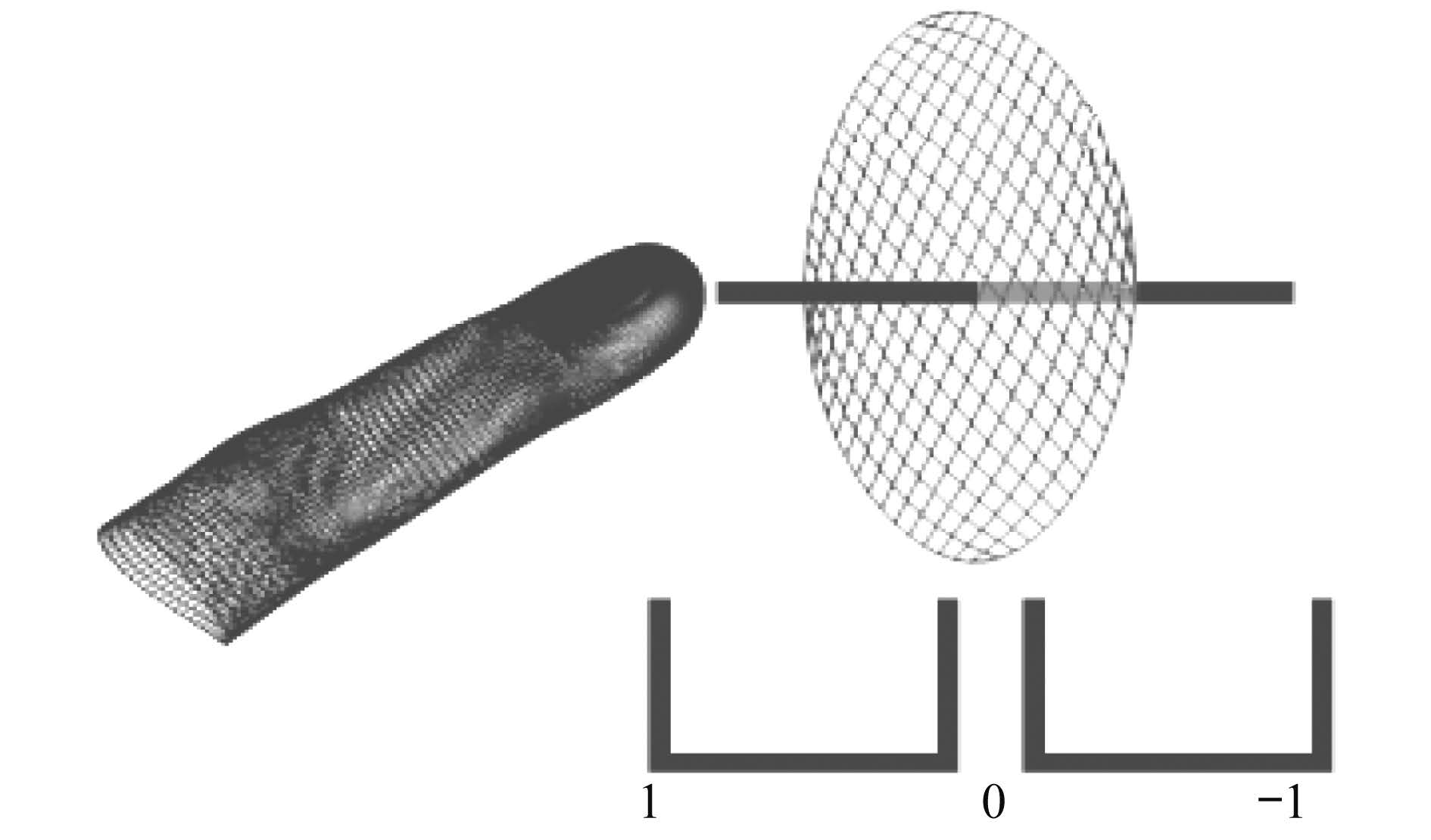

图 3 鼠标模拟 Fig. 3 Touch emulation

图 4

Fig. 4

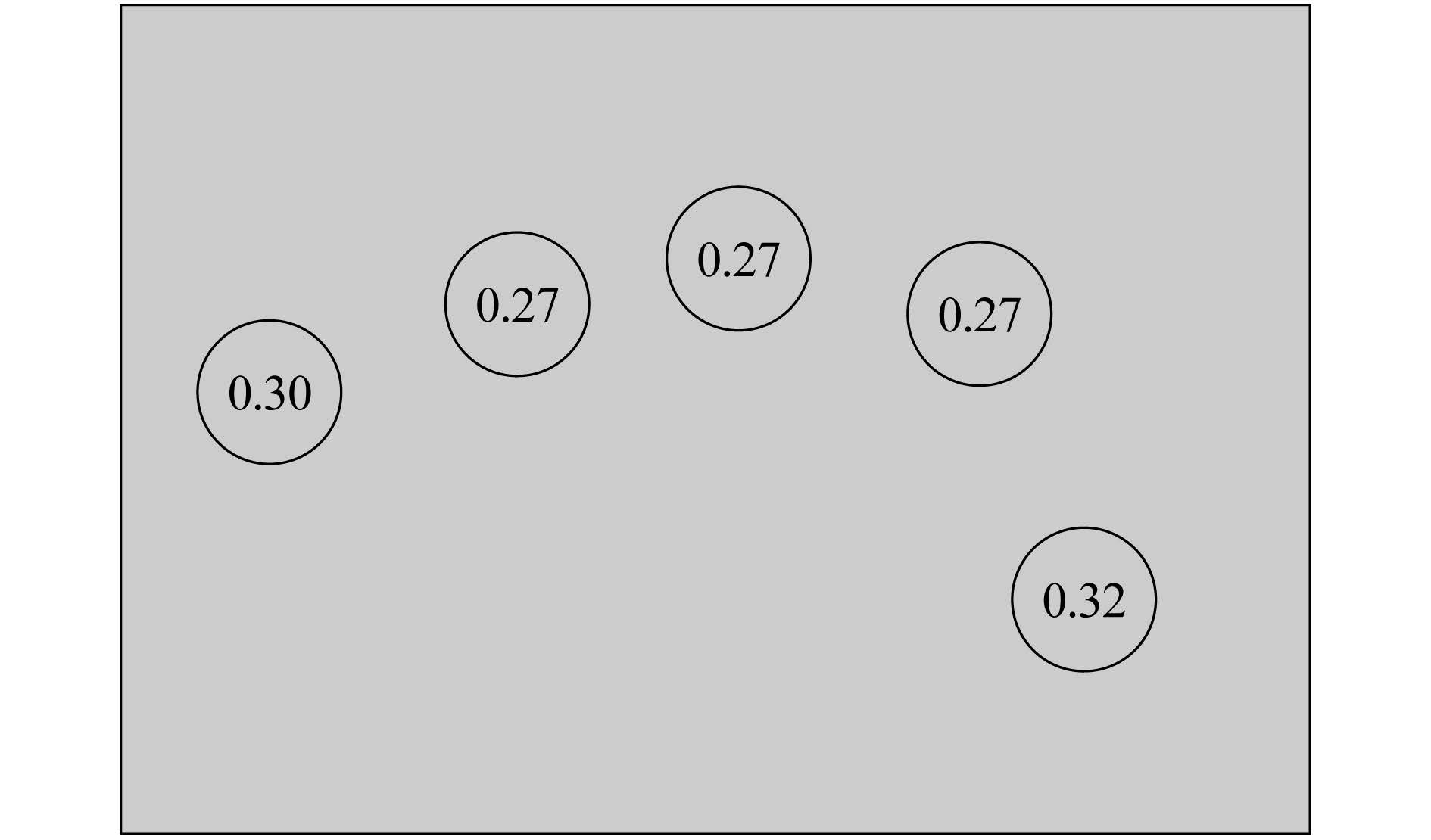

图 4 触摸模拟距离 Fig. 4 Touch distance

上一步和下一步功能是PPT演示中十分重要的一项功能。使用手的向左移动来代表上一项,使用手的向右移动来代表下一项,如图 5所示。当手的移动速度超过所设的阈值,手势的输入有效。使用手的手指的平均速度代表手指的移动方向。这种方法简明有效,符合人的自然认识。

图 5

Fig. 5

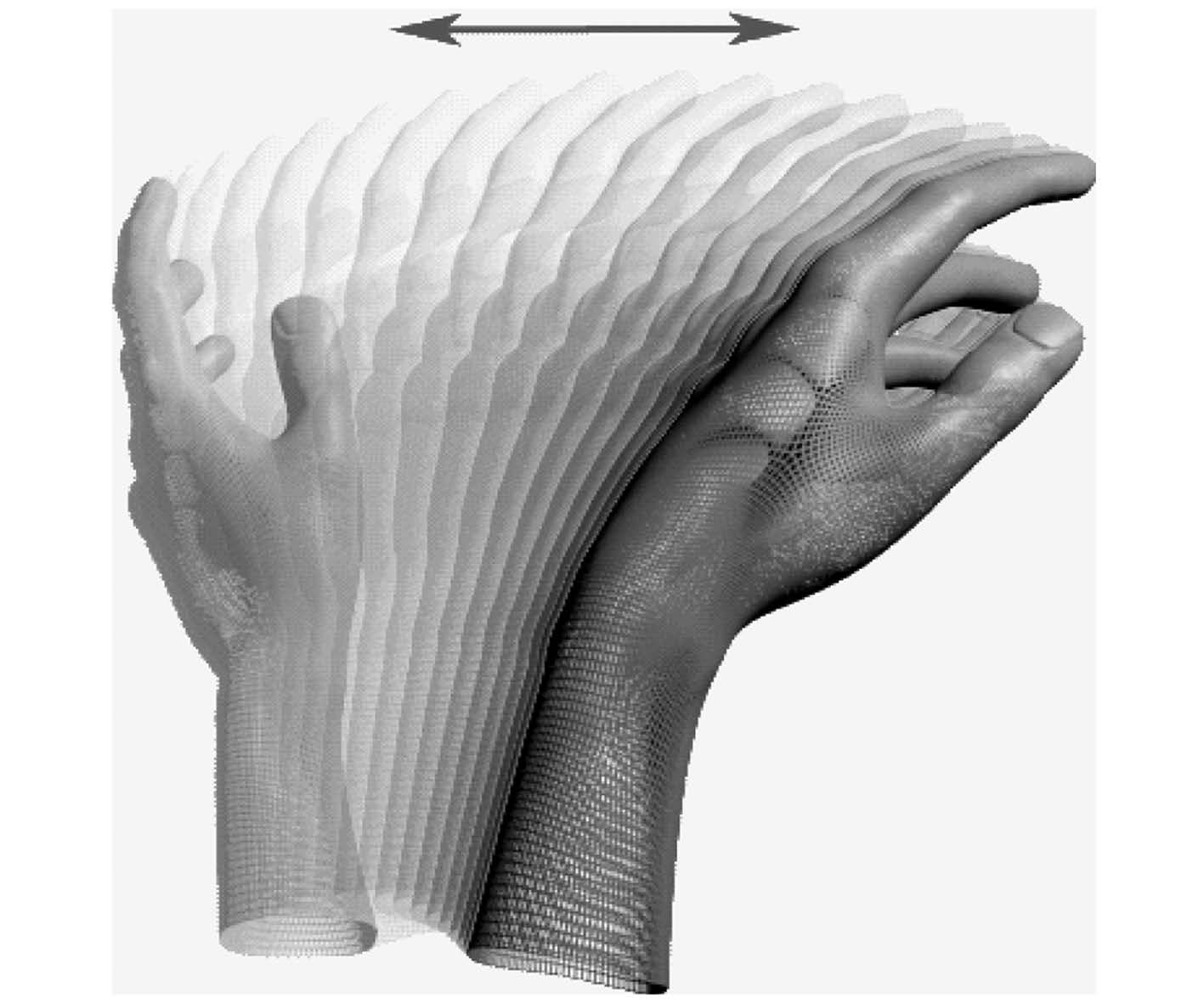

图 5 手的左右运动 Fig. 5 Hand left and right movement

自然用户界面提供清晰、简洁、智能化的管理界面和操作方式,所以当打开PPT后十分需求全屏化功能。使用画圈手势代表PPT的全屏化输入和退出,如图 6所示。当顺时针画圈代表全屏化PPT,当逆时针画圈时,代表退出全屏化。使用Leap的画圈手势,由于顺时针和逆时针的法向量的不同,所以法向量与手指之间角度θ不同,可以设置当θ<90°时为顺时针旋转,当θ>90°时为逆时针旋转。若最小识别半径较小,使用者不经意的转圈就可能触发指令,所以设置较大的最小识别半径,设置最小识别半径为75 mm。经过测试,必须画大的圆才能触发指令,不会造成错误输入。

图 6

Fig. 6

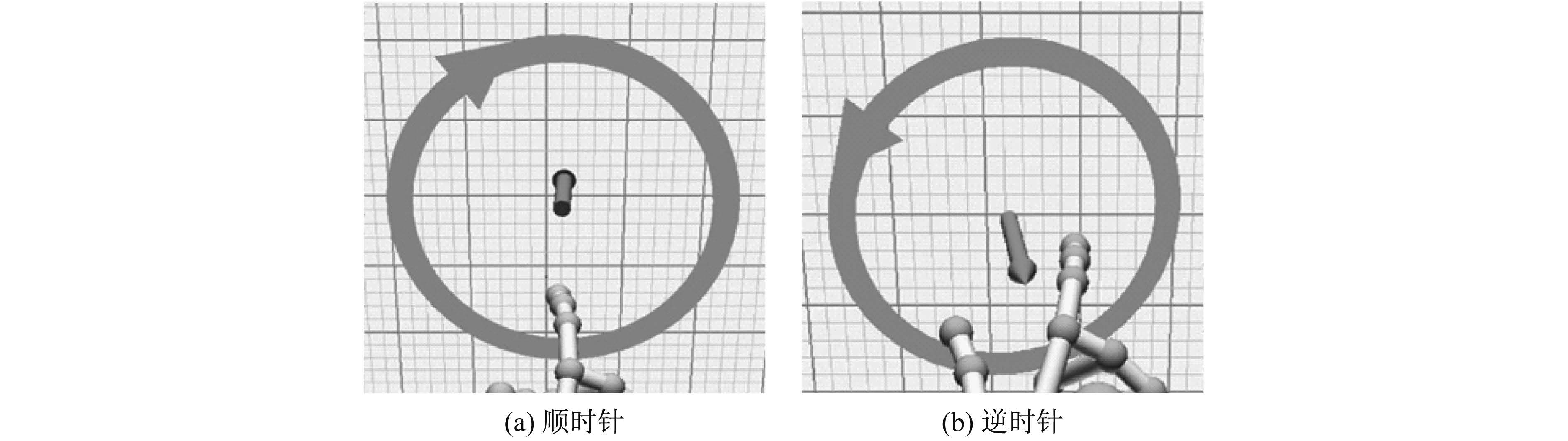

图 6 画圈手势 Fig. 6 Circle gesture

如图 7所示,使用者通过在Leap Motion上方运动控制PPT。所有控制手势的功能如上文所述。

图 7

Fig. 7

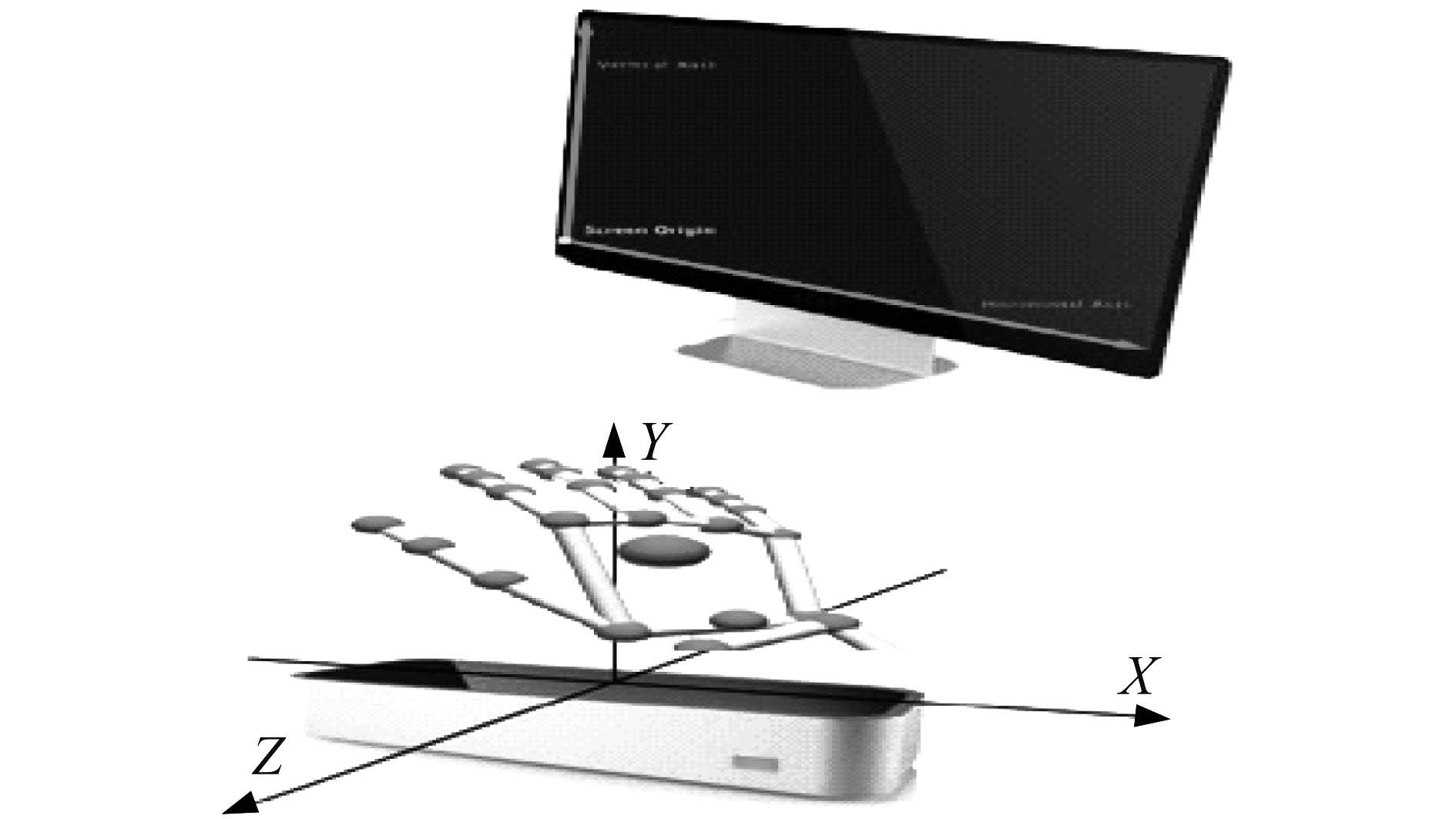

图 7 成果模拟图 Fig. 7 Simulation results

软件和硬件开发环境如下:

软件环境主要包括:Windows 7版本操作系统,Leap Motion develop Kit 2.20 for windows 是Leap 所发布的开发工具包,主要提供Leap的驱动程序和函数。本文使用OFFICE 2013 版本的PowerPoint演示文稿。开发的编译器为Visual studio 2013,使用C#语言。

硬件包括:PC,Leap Motion控制器。

手势操作测试中,使用了Leap Motion控制器测试了上述的方法。首先打开一个PowerPoint演示文稿,使用鼠标模拟按键点击幻灯片放映,使用向右或向左手势控制幻灯片,使用鼠标移动到重点部分进行指示,在幻灯片中途使用逆时针手势退出幻灯片放映。

试验结果显示在使用过程中能辨认出有效的手势。各手势设置的识别阈值合理,没有因为Leap Motion的高精度的识别度而出现错误的识别。

本文展示了PowerPoint演示文稿基于自然用户界面(NUI)的控制方法。通过一个试验性的实验,发现了使用Leap 来定义手势,然后替代鼠标的功能。这种新方法的关键处在于应用人的感觉作为鼠标功能的代替。人们可以使用一种自然的方法来演示PPT。一些简单、有效的手势能与计算机实时交互。实验结果显示这种方法很稳定,能够帮助人们使用手势控制PPT的演示。

自然用户界面增加了人们使用机器的感受,它的应用将会被使用在各个领域。如果与虚拟现实技术、语音导航结合,人们将能立体展示自己的产品。本文方法的应用在这种展示方法上将是一个完美的结合。
