引 言

经纬纱线密度是织物的一个重要性质,经纬纱线密度的大小直接影响到织物的厚度、结实程度、耐磨性和透气性等性质。在纺织行业中,经纬纱线密度的检测主要是人工通过照布镜或织物密度分析镜完成,但是人工检测效率低,长时间工作和人眼的疲劳性也会造成检测误差。目前,大多是通过傅里叶变换的方法,将织物图像经纬向的空域频谱转换为频域频谱来计算^{[ 1,2,3,4 ]},还有通过图像亮度投影曲线的规律来检测织物的密度^{[ 5 ]}。这些方法对图像质量要求较高,且对于织物的长度不能通过图像来测,则织物经纬密度的测量就变得很麻烦。

该检测系统获取的织物图像,其纱线与纱线间的缝隙可以辨认且颜色与纱线明显不同,图像二值化后^{[ 6,7 ]},选取合适的经线和纬线方向分别扫描这两行像素的灰度值,通过灰度变化规律及根据每根纱线宽度内的像素点的灰度值连续性来计算纱线的数目。

1 织物图像的获取

织物图像的获取是该方法实现的关键,要满足下面两个条件以便可以对纱线计数。第一,纱线本身颜色与纱线间的缝隙颜色应该存在明显的差异,图像二值化后可达到一方为白且另一方为黑;第二,保证图像中每根纱线和每根纱线间的缝隙的宽度包含的像素数至少要达到两个。根据以上两点,图 1中的检测结构中的数字相机可以上下移动,对于不同种类的织物固定合适距离,以满足数字相机的像素可以符合第二个条件,在织物旁边均匀放置白光LED提供光源,使织物表面的光尽量均匀且光强达到明亮状态。数字相机可以通过支架调整位置,对织物的不同位置获取图像进行检测,多次检测后求平均以便达到更加精确的结果^{[ 8 ]}。

图 1

Fig. 1

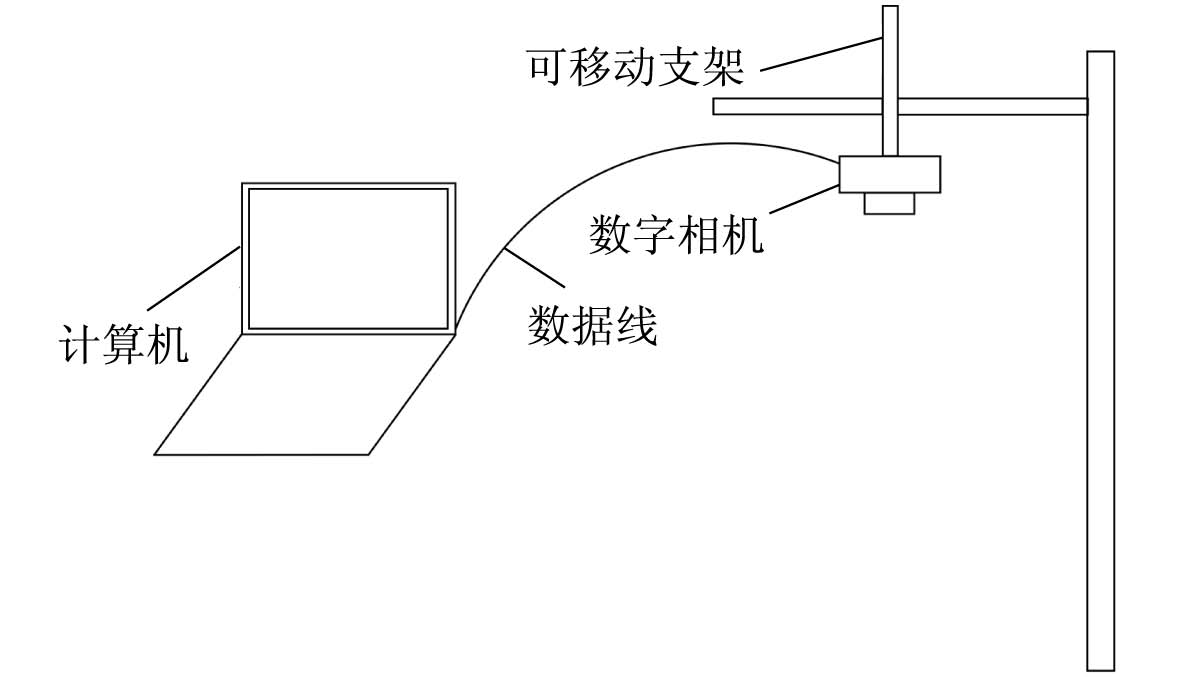

图 1 检测结构 Fig. 1 The stucture of detecting

由于是通过扫描经线和纬线方向上的像素的颜色来进行计算纱线数目的,在获取织物图像时,织物的纬、经纱线要保持横平竖直的状态,且织物不可出现褶皱。

数字相机与织物之间的距离是一定的,则获取的图像中织物的宽度和长度也是一定的,根据相机的像素以及图像中织物径向和纬向的像素数就可得知织物的大小,图 2是医疗所用包扎布料的图像。

图 2

Fig. 2

图 2 医用包扎布料织物 Fig. 2 The fabric for medical bandage

为了更加清晰地区分纱线与纱线间的缝隙,要对织物图像进行二值化处理,比较多个阈值二值化处理结果,选取最佳阈值使得纱线与纱线间缝隙最为规则化且易区分的效果^{[ 5 ]}。二值化后的图像中,要求织物纱线为黑色,纱线间的缝隙为白色,若二值化的图像颜色与要求相反,则对图像进行求反,白色变黑色,黑色变白色。将图像中的白色像素点颜色值设为1,黑色像素点的颜色值设为0,方便接下来对经纬方向像素点的颜色扫描。

对图 2进行二值化处理,通过比较不同阈值的处理结果,得到比较理想的阈值为200。对于同一种布料其图像颜色分布是相同的,在颜色值范围0～255内,选择不同的阈值进行二值化,选出二值化后图像中纱线和间隙最为清晰可辨的最佳阈值,减小计算纱线数时的误差。对于不同的布料图像,各自图像的颜色分布相差较大,最佳阈值不同,所以在对不同布料图像二值化时,要重新进行不同阈值比较二值化后的图像清晰度,直至选出最佳阈值。图 3为二值化后的结果,但是图像中纱线与缝隙的颜色不符合要求,对图像颜色求反,求反后图像中的纱线为黑色,纱线间的缝隙为一块类似圆形或方形的白色区域,如图 4所示。

图 3

Fig. 3

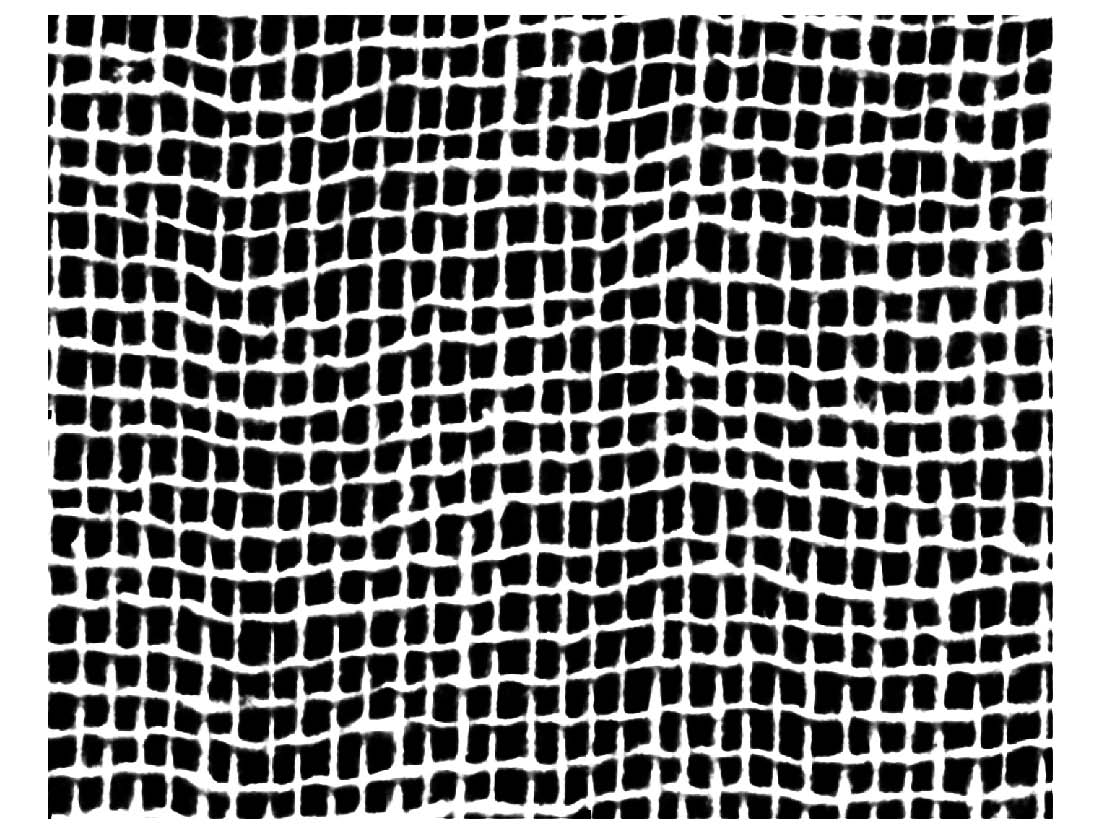

图 3 二值化图像 Fig. 3 Binary image

图 4

Fig. 4

图 4 颜色求反图像 Fig. 4 Reversing color image

图像二值化后,纱线间的缝隙为一块类似圆形或方形的白色区域,白色区域的中心点最适合确定扫描的位置,该点位置的特点是在经线和纬线方向上纱线间的间隙紧密有序排列。查找一个合适的白色区域的中心点,以此点为基点扫描织物经纬方向的像素点的颜色值,并分别将两个方向上像素点的颜色值以点的形式绘制在坐标系上。

首先确定白色区域的中心点,以图像左上角的点为原点,原点右方为x方向,下方为y方向,每个单位长度是一个像素点。任意选取该图像偏中心位置的一点,如果该点颜色为黑色,则向该点右下方向移动一点,再判断其颜色,直到移动到颜色为白色的点。若该点为白色,此点坐标为(x,y),见图 5(a),通过计算该点x方向左边和右边连续点颜色为白色的数目,可得到纬线这一段像素的中心点横坐标为x₁;同理,得出经线方向段的中心点纵坐标坐标y₁,则点的坐标由(x,y)变为(x₁,y₁),见图 5(b)。重复上部计算分析,直到x_n=x_n-1,y_n=y_n-1,白色区域的近似中心点的坐标为(x_n,y_n),见图 5(c)。

图 5

Fig. 5

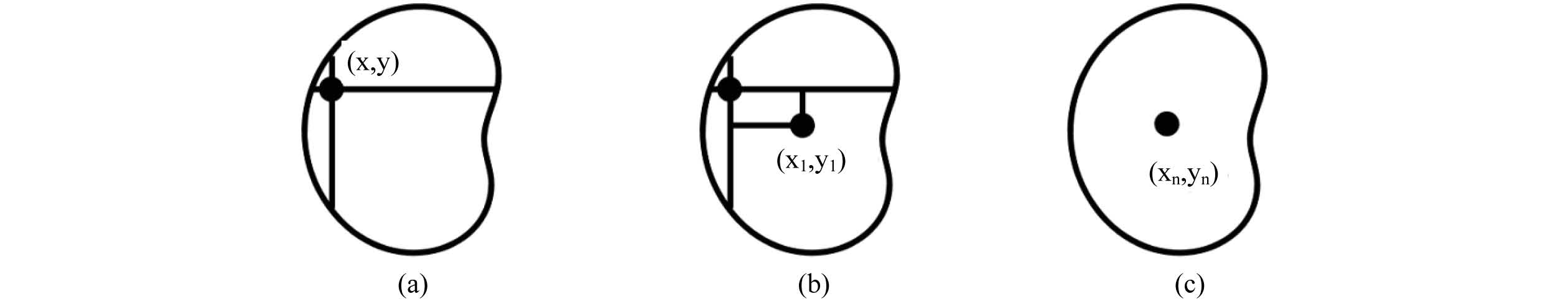

图 5 中心点的推导 Fig. 5 Deducing centre

确定白色区域中心点的坐标后,基于该点输出所有经线方向和纬线方向的所有像素点的颜色值,并分别绘制其变化规律,每根纱线内的像素的颜色值是连续的,计算颜色值连续为黑色的像素段数,即为纱线数。数字相机与织物的距离是固定的,则数字相机所能获得的图像中的织物的大小也是固定的。根据数字相机的分辨率和织物单位长度内的像素数,即可得知织物的尺寸。在扫描像素颜色时,可得到经线和纬线方向的像素数目,通过像素数就可以得知织物的尺寸。经线和纬线方向的纱线数已知,织物的经纬密度就很容易计算得到。

该方法通过判别像素点的颜色来进行的,数据量较大,在此图像二值化和颜色扫描都是通过MATLAB编程实现的^{[ 9 ]},并且可以支持大多数的图像格式,检测过程所用时间较短,效率很高。

3 结果分析

在以下经纬线方向扫描像素的图中,x方向为像素的点数,y是灰度值,灰度范围为0～255,y坐标中1对应255(白色),0对应0(黑色)。根据以上所述分析,得到图 4中一块白色区域的中心点,其坐标为(262,128)。图 6(a)和图 6(b)分别为织物的纬线、经线方向的像素分布,在纬线方向(即x方向)有473个像素点,计算颜色值为连续黑色的像素段数为29个,即纱线数为29根,比实际纱线数少2根;在经线方向(即y方向)有363个像素点,计算颜色值为连续黑色的像素段数为18个,即纱线数为18根,与实际纱线数相同。造成误差的原因,主要是在获取织物图像时,纱线有点弯曲,部分纱线偏离了扫描方向。根据经线和纬线的像素数,得到图像中的织物的长度为3.2 cm,宽度为2.1 cm,经纬密度分别是10根/cm、9根/cm。

图 6

Fig. 6

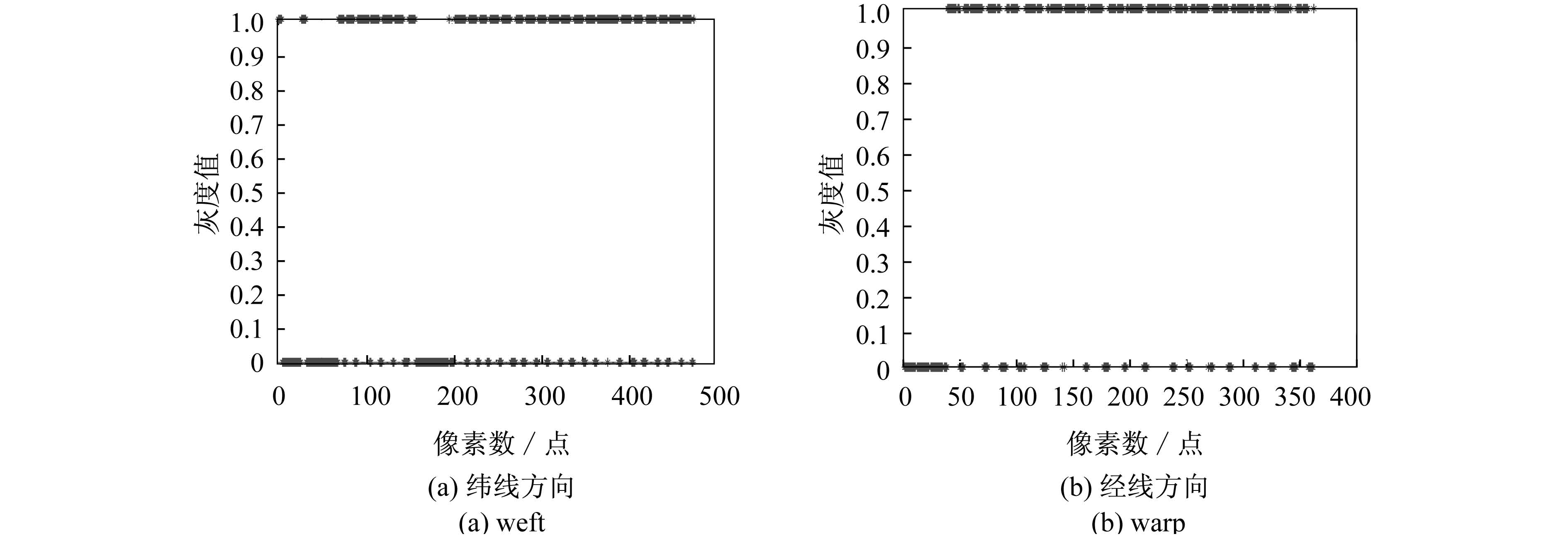

图 6 经纬线方向像素颜色分布 Fig. 6 The pixel distribution of warp and weft

根据此方法对其他方式得到的其他织物图像进行了验证检测,图 7是棉质T恤布料,该布料比较特殊,纬线方向的纱线是倾斜的;图 8是麻线布料的图片。

图 7

Fig. 7

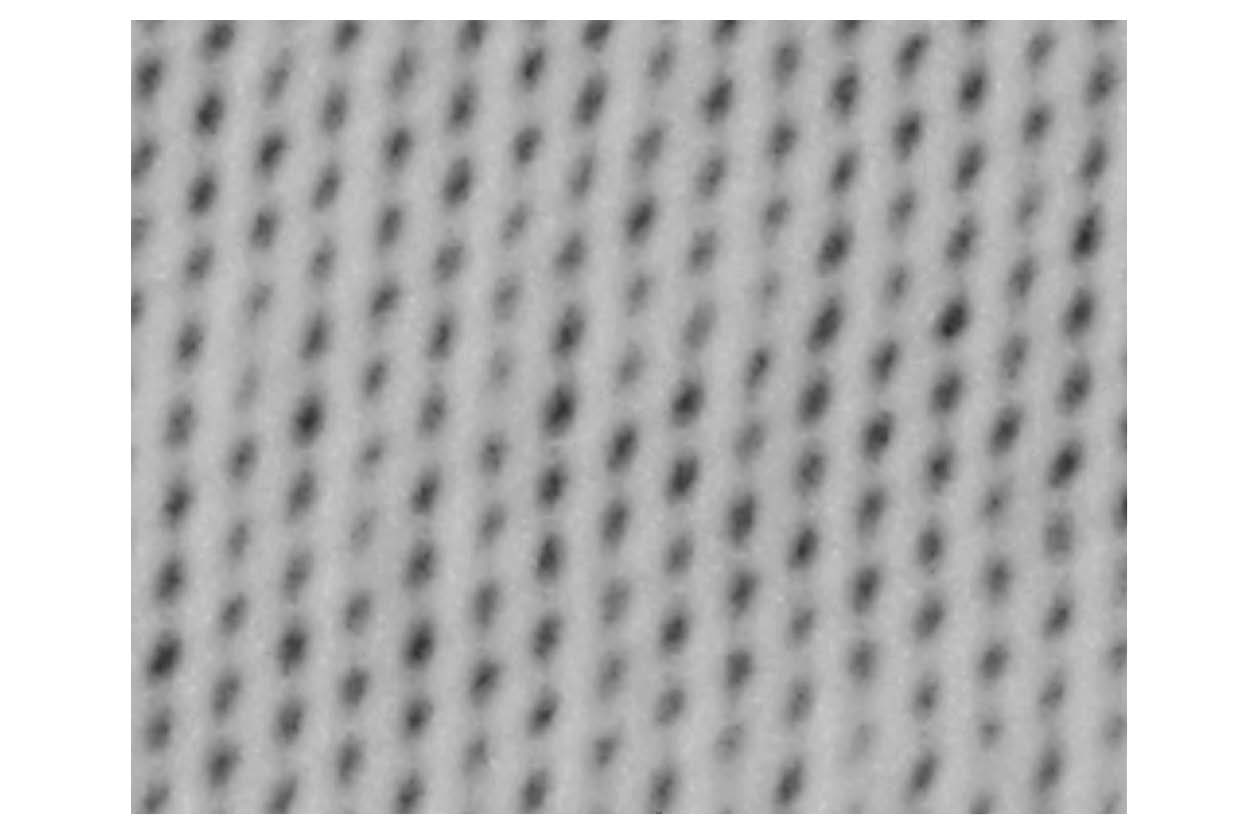

图 7 棉质T恤布料 Fig. 7 The cloth of cotton T-shirt

图 8

Fig. 8

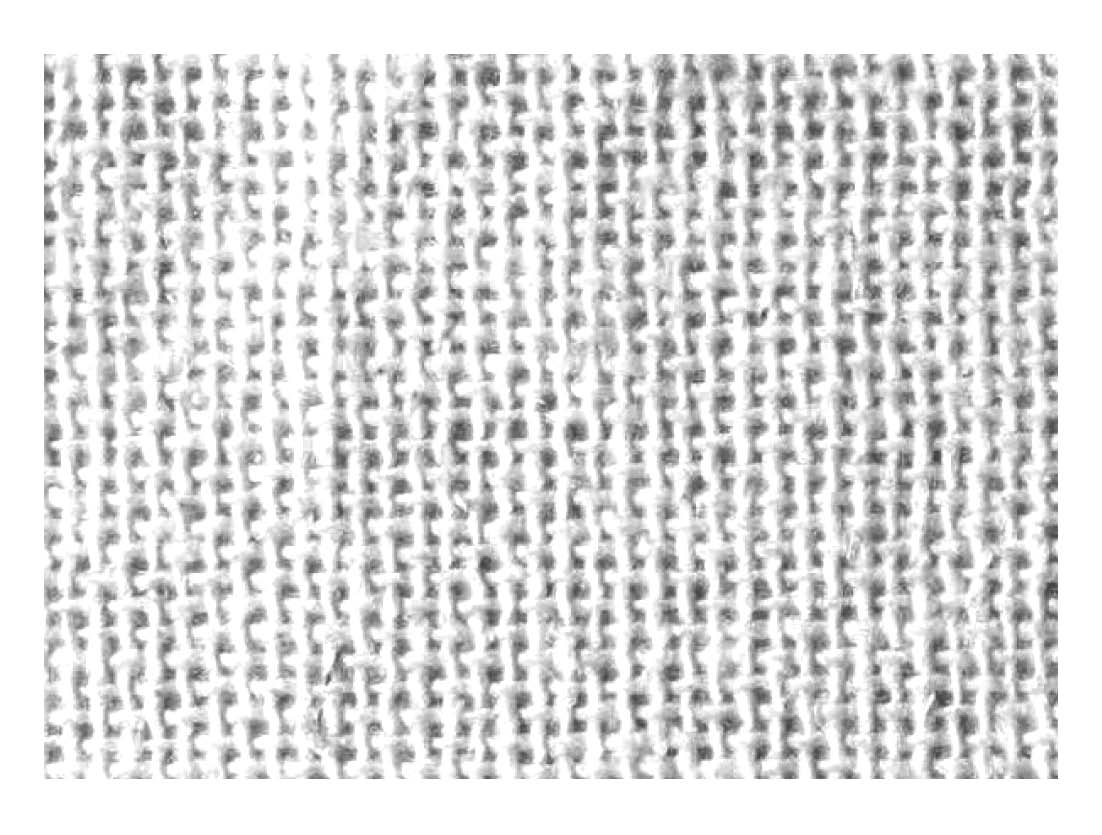

图 8 麻线布料 Fig. 8 The cloth of linen thread

以上两张图片的处理结果比较理想,图 9为织物的经线方向的像素分布,其经线纱线数为14根,比实际纱线数少1根,织物的长度为0.8 cm,经线密度是18根/cm;图 10(a)和图 10(b)分别为织物的纬线、经线方向的像素分布,其纬线纱线数为33,与实际纱线数一致,经线方向纱线为26根,比实际纱线数少1根,织物长和宽分别为2.2 cm、1.5 cm,经纬密度分别为15根/cm、17根/cm。

图 9

Fig. 9

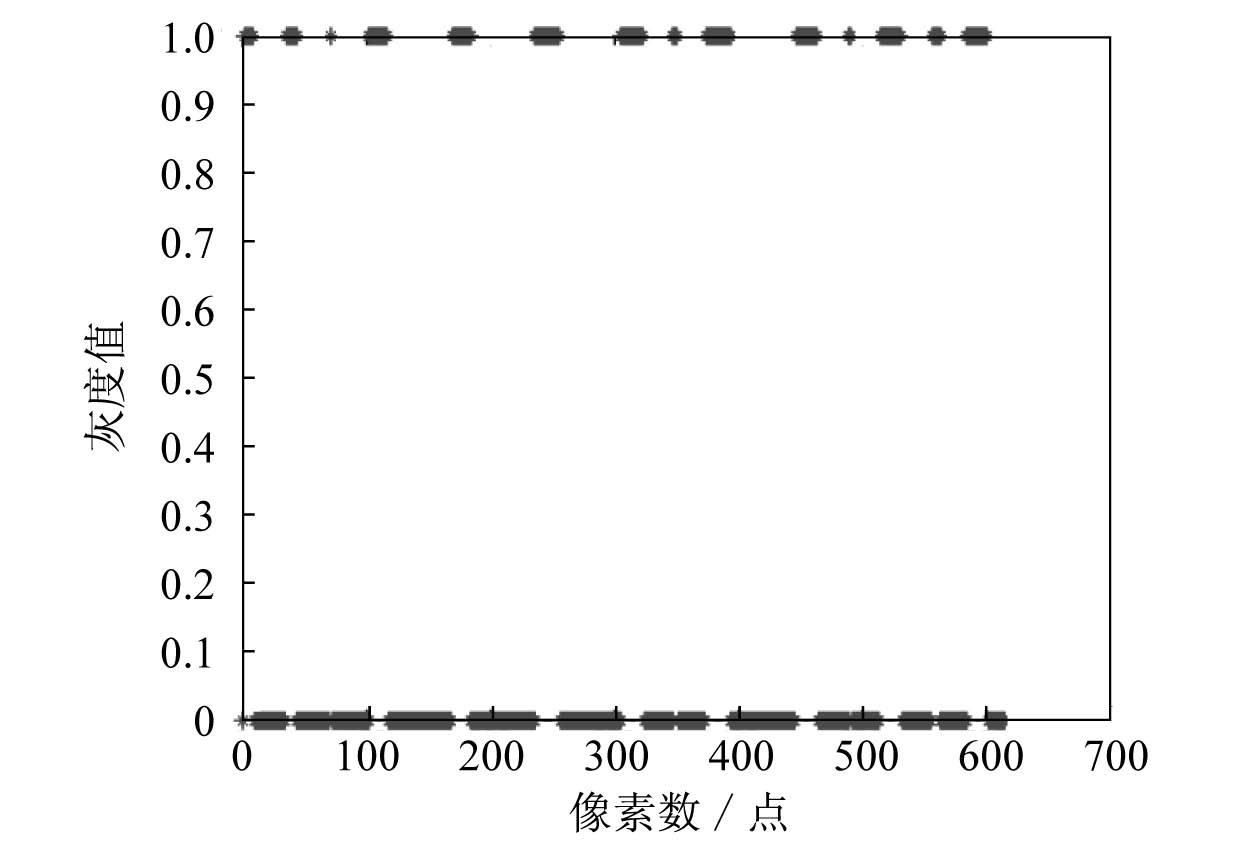

图 9 纬线方向像素颜色分布 Fig. 9 The pixel distribution of weft

图 10

Fig. 10

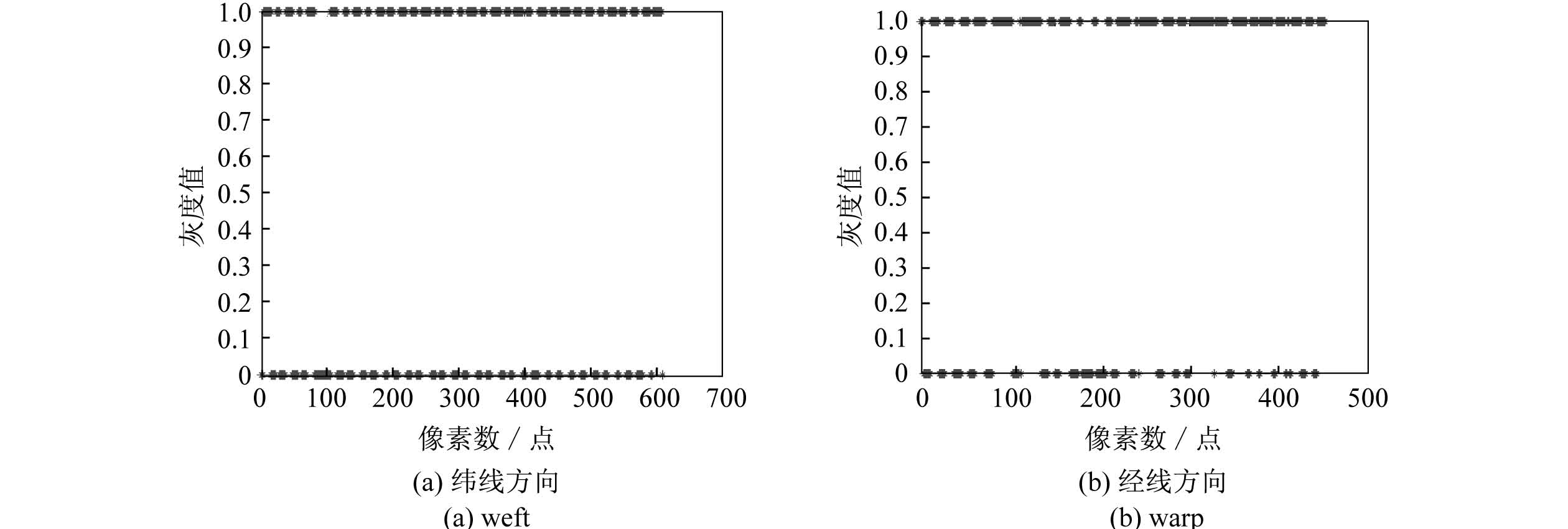

图 10 经纬线方向像素颜色分布 Fig. 10 The pixel distribution of warp and weft

为了缩短检测时间且提高检测精度,可以截取部分图像来进行处理,这样要判别的像素数目就变得很少,并且可以避免织物发生少许倾斜和褶皱的状况,可以减小误差。图 11是运动裤的布料,为方便人眼观察,对原图进行了放大,图 12(a)和图 12(b)分别为织物的纬线、经线方向的像素分布,纬线和经线的纱线数目分别为5根、6根,与实际值相同,织物长度和宽度分别为0.3 cm、0.2 cm,经纬密度分别为17根/cm、30根/cm。

图 11

Fig. 11

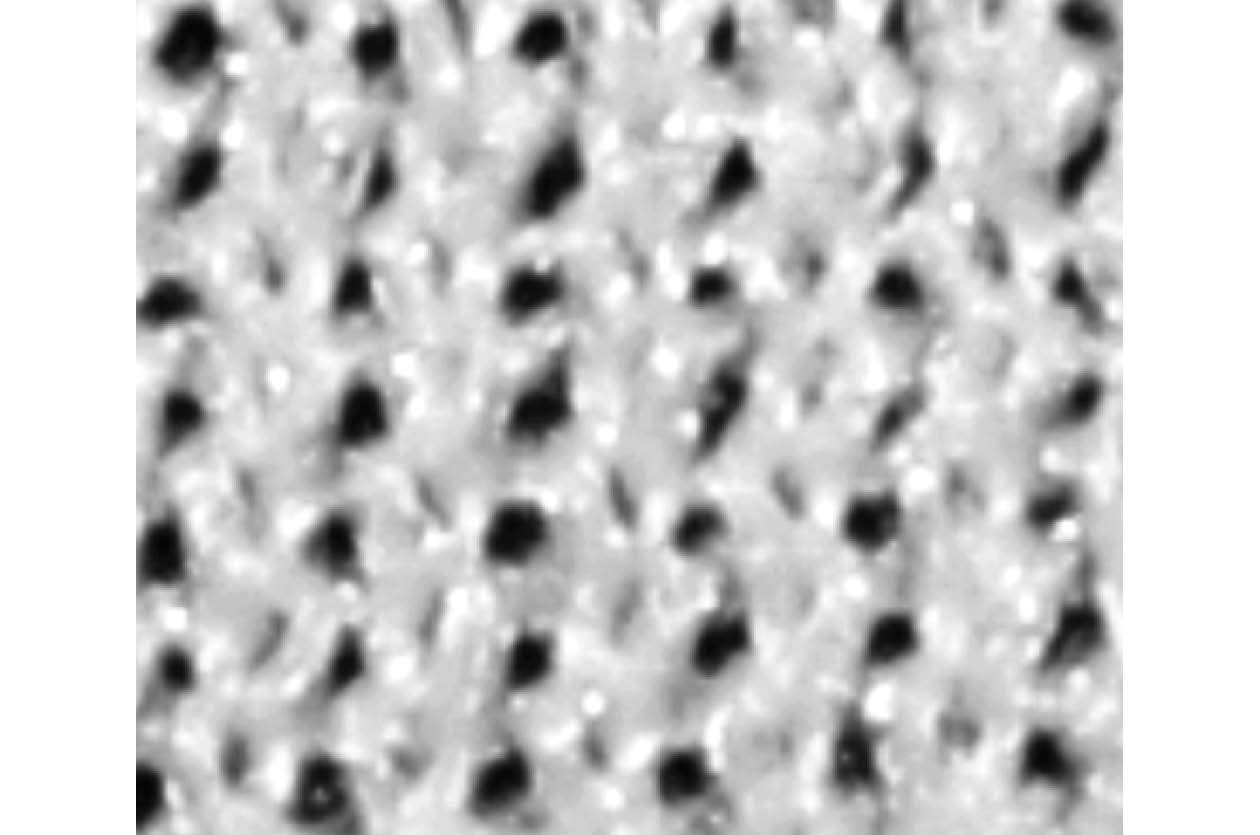

图 11 运动裤布料 Fig. 11 The cloth of slacks

图 12

Fig. 12

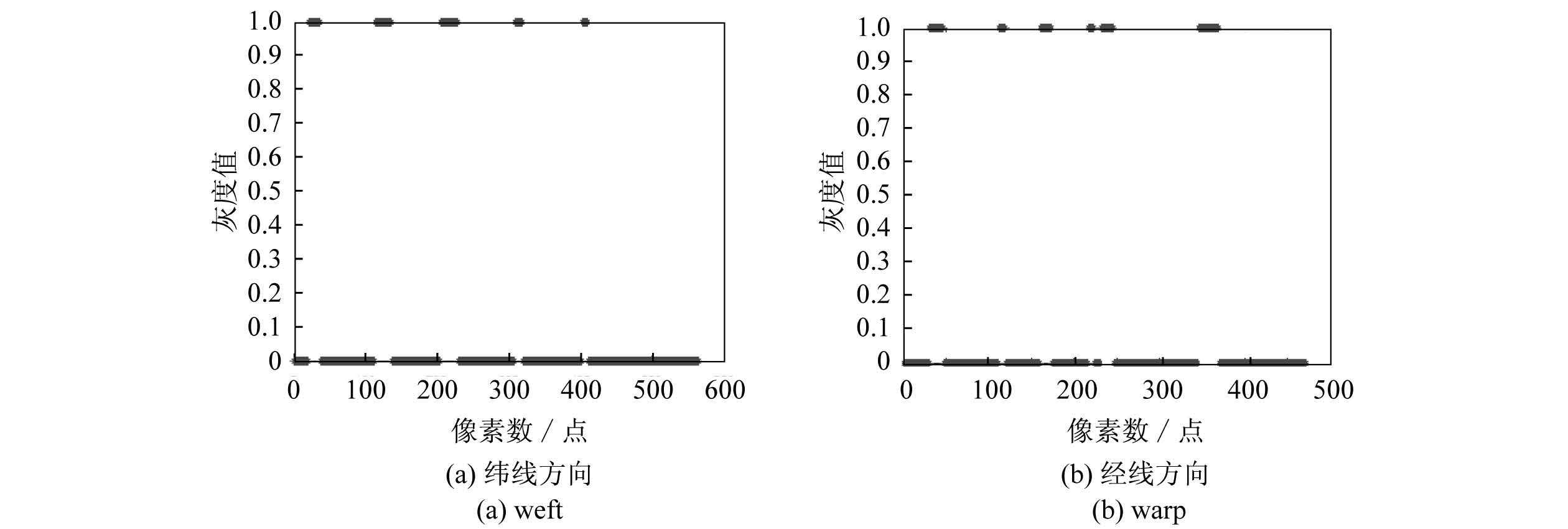

图 12 The cloth of slacks Fig. 12 The pixel distribution of warp and weft

本文介绍了基于颜色的织物经纬密度检测,对织 物上光照的均匀性没有过高要求,且对图像的噪声不敏感,在获取图像时保证可以明显区分纱线本身颜色与纱线间的间隙的颜色即可。该检测方法简单,快速且较为准确,每次检测时间短;但是该方法的一大缺点是获取图像时,织物的放置形态会严重影响检测结果,这一点需要在以后的工作中改善。
