现代光学系统中,经常将被测量信息转化为光的偏振态变化,利用此方法可以研究介质的物理、化学性质。光的偏振面旋转角检测技术已经广泛应用于介质质量浓度测量[1]、光纤电流互感器[2]、原子磁力仪[3]、云相态识别[4]、薄膜制备[5]以及军事领域[6]。
目前,常用的线偏振光旋转角检测方法主要包括分光束检测法和法拉第调制技术检测法,分光束检测法由于其光学系统简单,操作方便而被广泛采用,其测量灵敏度可以达到10-6 rad[7],但却远低于基于法拉第调制技术的旋转角检测方法的测角分辨率[8]。在高灵敏度的原子磁力仪系统中,需将微弱的磁场信息转化为线偏振光偏振面旋转角度的变化,因此,测角灵敏度直接影响原子磁力仪的灵敏度,为此研究了基于锁相放大器的法拉第调制技术微小偏转角检测方法。

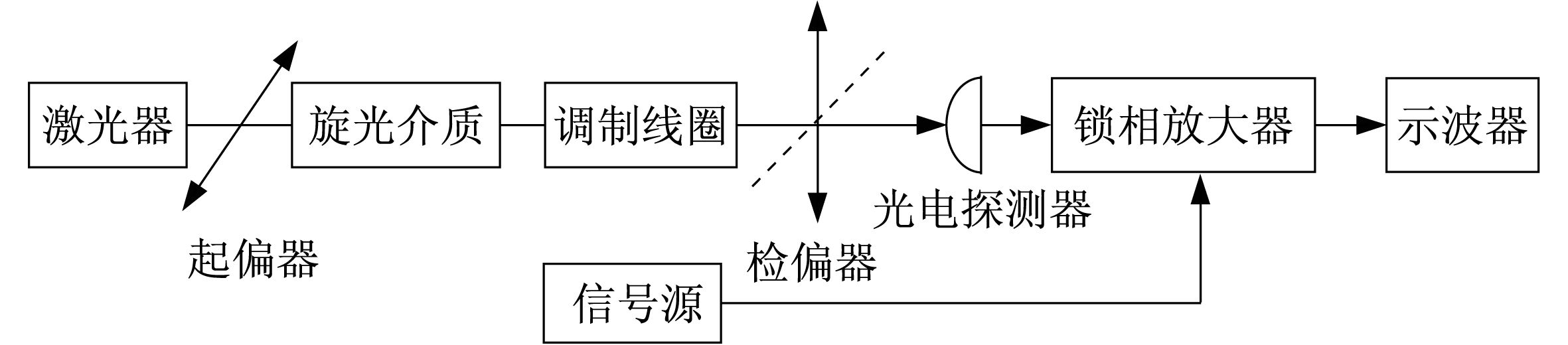

1 法拉第调制技术原理法拉第调制技术的基本原理如图 1所示,激光器输出的光经起偏器后变成线偏振光,假设经旋光介质后偏振面旋转θ角,偏振面的调制频率为ω,调制幅度为φ0,然后经过法拉第调制线圈,再经检偏器输出。
![]() | 图 1 法拉第调制技术原理图 Fig. 1 The schematic diagram of faraday modulation technique |
起偏器和检偏器的偏振方向垂直,根据马吕斯定律,经检偏器输出的光强为

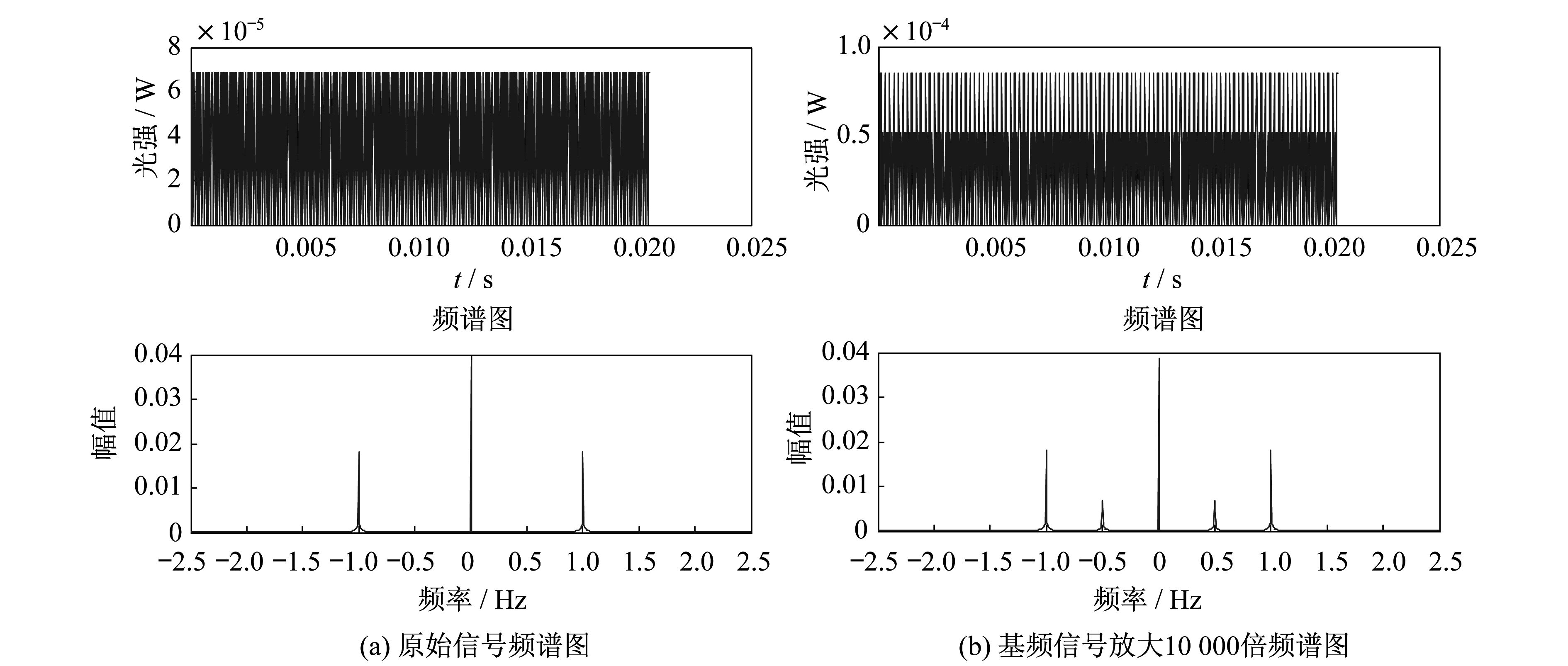

![]() | 图 2 原始信号频谱图 Fig. 2 The spectra of the original signal |
这种锁相放大测量技术的优点是可以在高噪声背景下将对应频率信号检出、放大,可以有效地提高系统测量精度和抗干扰能力。若输入光功率I0=0.1 mW,法拉第调制器旋转角调制幅度φ0=0.087 rad,光电探测器可以响应1 pW的光功率,不考虑噪声的影响,理论上可测量的旋光角θ=5.8×10-8 rad。

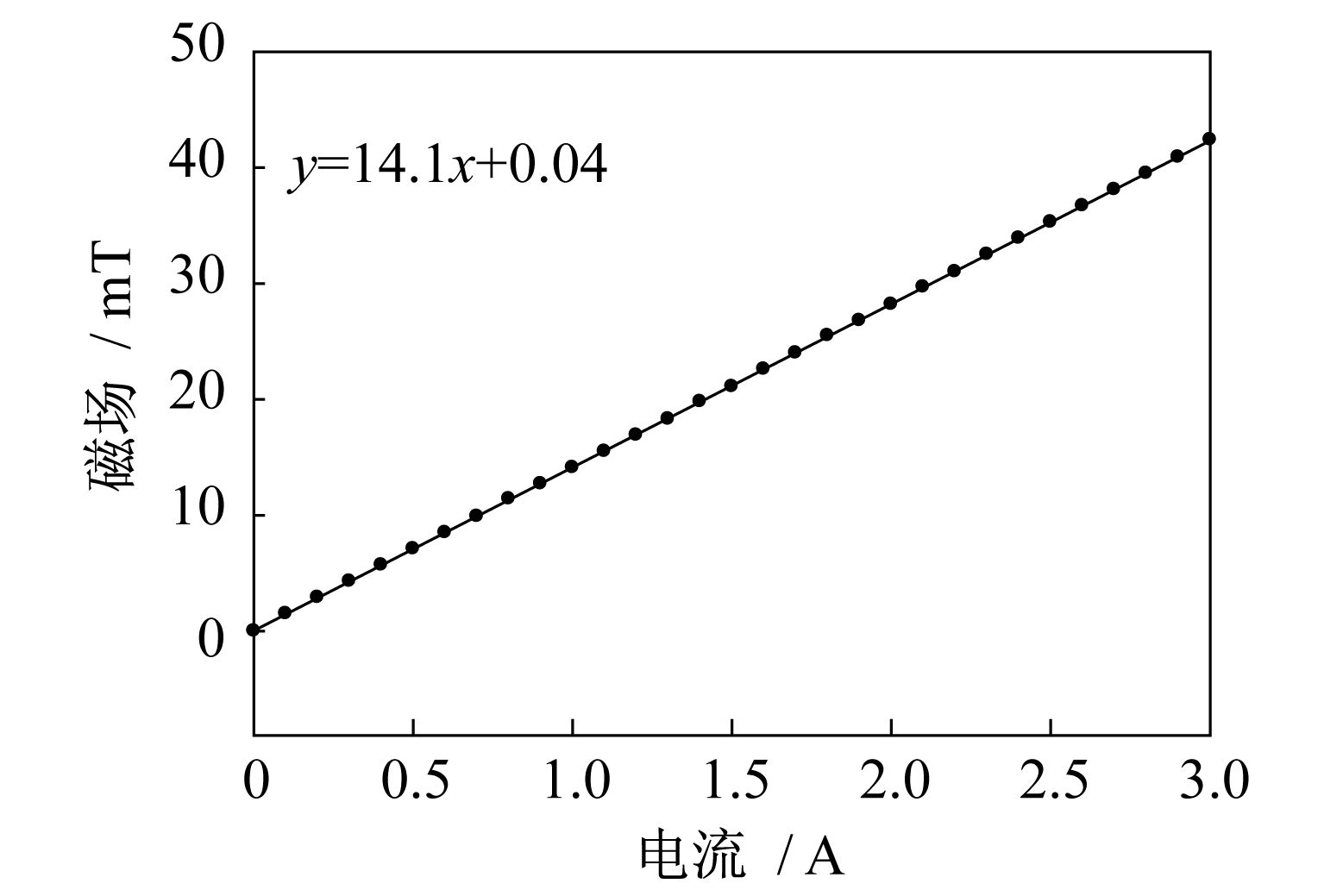

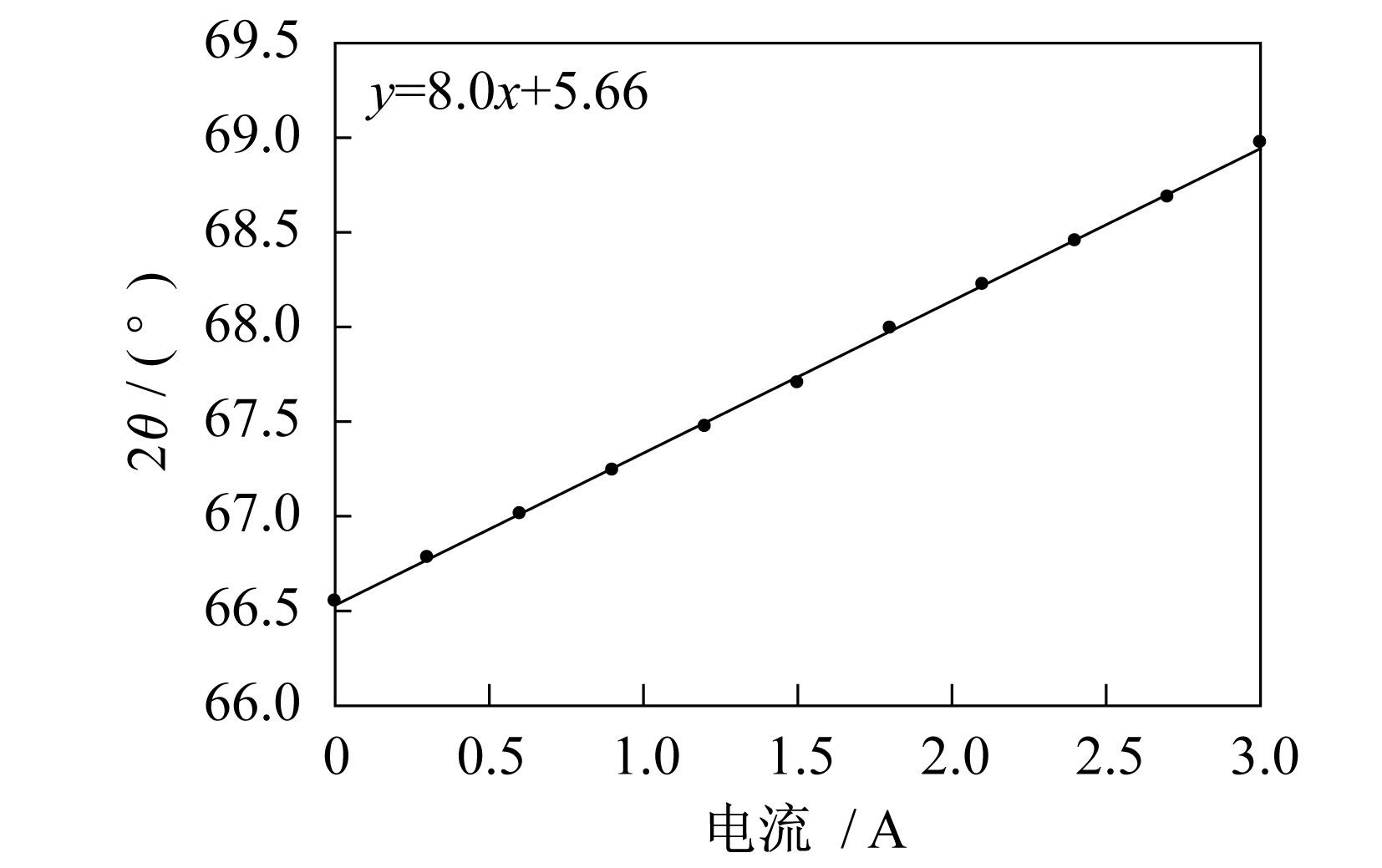

2 旋光装置设计为了测试这种测量方法的灵敏度,图 1中的旋光介质采用放置在长直螺线管内的ZF7玻璃代替,首先对处于磁场中的ZF7玻璃产生的偏转角进行标定,实验测量了当激光器波长为852.3 nm时ZF7玻璃的维尔德常数V。测量方法:(1) 在ZF7晶体前后分别加入格兰泰勒偏振棱镜,使其处于消光位置,出射的光强为零,然后在线圈中通入较大电流使线偏振光偏振面产生旋转,改变了输出光强;(2) 通过旋转偏振棱镜的角度使输出光强归零,读取旋转角度值,重复测量可得到电流与旋转角θ关系曲线,如图 3所示,线性拟合后得到曲线斜率为0.8(°)/A,随后采用毫特计测量流过线圈电流和线圈中心磁场B的关系曲线如图 4所示,斜率为14.1 mT/A,由此可知θ/B≈0.99 rad/T,根据公式V=θ/BL,其中L=0.1 m表示ZF7玻璃的长度,可知ZF7玻璃在波长为852.3 nm时的维尔德常数V≈9.9 rad/(T·m)。
![]() | 图 3 线圈电流和偏转角关系 Fig. 3 The relation between coils current and rotation angle |
![]() | 图 4 线圈内磁场和电流关系 Fig. 4 The relation between magnetic field and coils current |

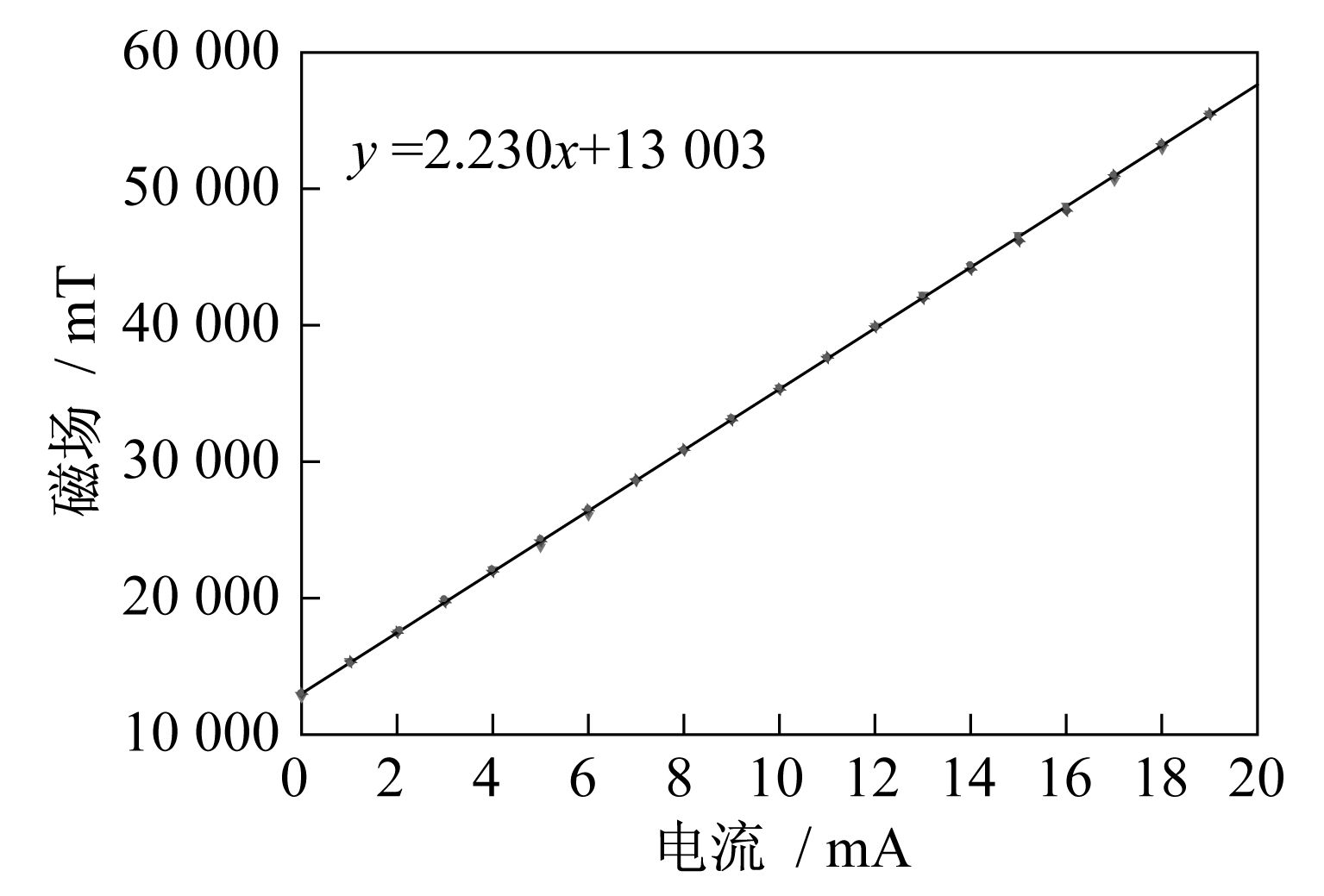

为产生微小旋转角,将ZF7晶体放入自制线圈匝数较少的长直螺线管中,采用精度为0.1 nT的磁通门磁强计测量中心磁场与线圈驱动电流的关系如图 5所示,拟合斜率为2.23 mT/mA,即1 mA的电流变化量将引起磁场变化2.23 mT。因此,根据θ=VBL可知,当δB=2.23 mT时,偏振光旋转角δθ≈2.2×10-6rad。
![]() | 图 5 自制线圈内磁场和电流关系 Fig 5 The relation between magnetic field and coils current |
在图 1所示的法拉第调制技术原理图中,需要对线偏振光的偏振面进行调制,设计偏振面调制幅度为0.035 rad,为了达到这一要求,需要采用高维尔德常数晶体和大匝数线圈。我们实际选用了长度为12 cm的TG28晶体,并采用852.3 nm激光器作为光源测量其维尔德常数,测量方法与前面测量ZF7玻璃维尔德常数类似,计算出其维尔德常数为53.5 rad/(T·m)。线圈选用匝数为5 000匝,电感值为581 mH,电阻值为29.6 Ω的线圈。
若要产生0.035 rad的偏振面旋转角,需要在线圈中产生6 mT的磁场,经测量该磁场值下要求线圈驱动电流达到400 mA。由于线圈的阻抗Z=R+jωL,在调制频率为1 kHz的情况下,驱动线圈的功率放大器电压需达到232 V,这样的功率放大器在电路上是很难实现的。为了克服此缺点,实际采用电容匹配的方式驱动线圈,谐振频率为1.45 kHz。

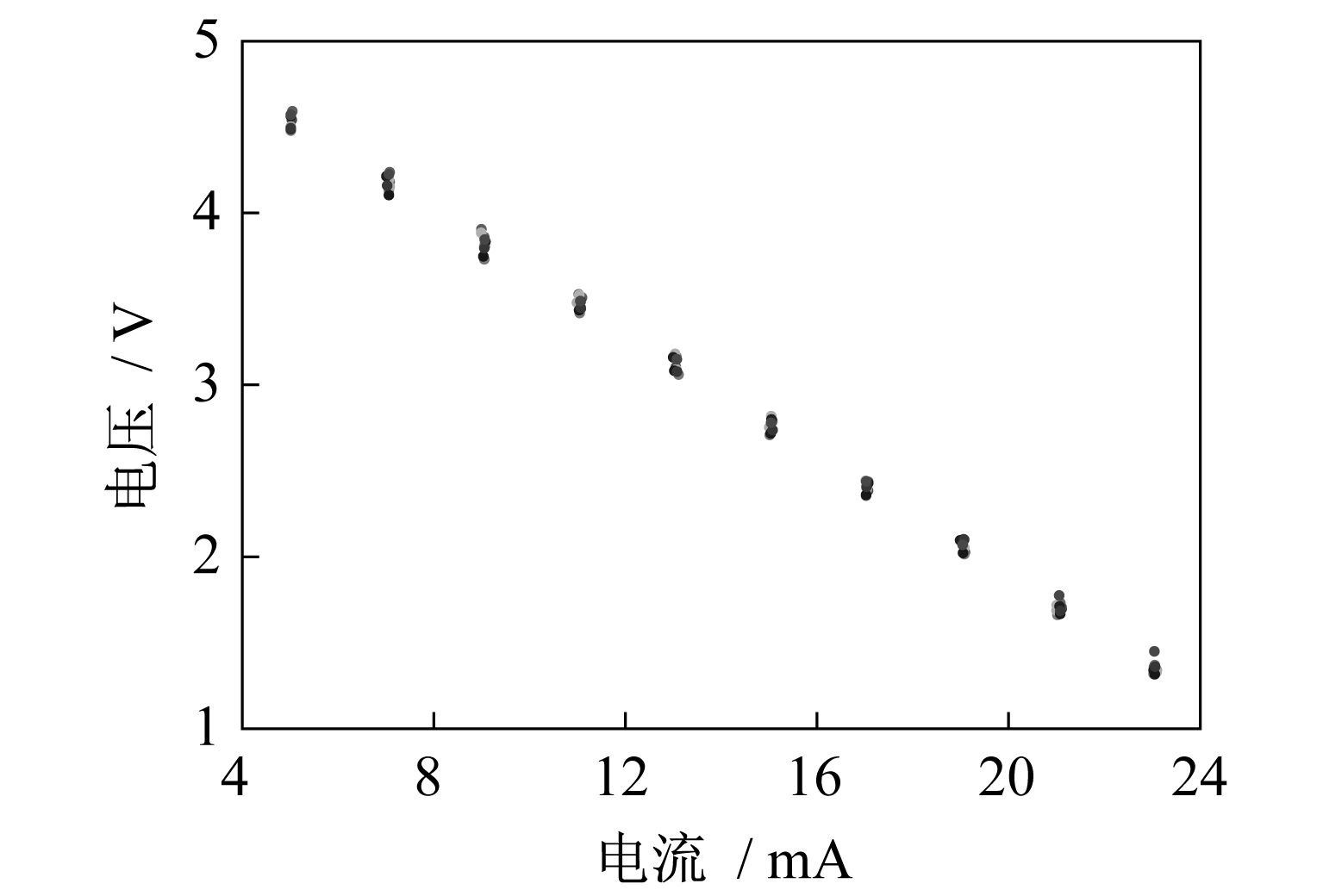

实验测试了锁相放大器的输出电压与产生微小偏转角的线圈驱动电流的关系,如图 6所示。为测量其灵敏度和稳定性,进行10次重复测量,我们发现每次测量的数据结果波动比较大,但是将10组数据分别进行线性拟合后,斜率变化较小,平均值为-0.176 mV/mA。可知微小偏转角产生装置每增加1 mA驱动电流,即线偏振光偏振面旋转2.2×10-6 rad,输出信号幅度减小176 mV,由于稳态下输出信号的噪声幅度约为5 mV,得到此时系统信噪比为35.2,因此系统可分辨6.3×10-8 rad的微小偏转角,说明法拉第调制技术具有极高的角测量灵敏度。
![]() |
图 6 锁相放大器电压值与线圈驱动电流关系 Fig. 6 The relation between in the output of the lock-in amplifier and coils current |
本文介绍了基于法拉第调制技术的线偏振光旋转角检测方法,从理论上证明了该方法的可行性。同时,设计制作了法拉第旋光装置和微小偏转角产生装置,测量了波长为852.3 nm时ZF7玻璃和TG28晶体的维尔德常数,并在此基础上采用锁相放大器进行测试,实验结果证明,当法拉第调制频率为1.45 kHz,调制幅度为0.035 rad,该方法可以实现6.3×10-8 rad的微小偏转角检测。
